Qu’est-ce que l’appareillage basse tension GCS ?
Quelles sont les fonctions clés de l’appareillage GCS ?
Pourquoi la conception amovible est-elle importante ?
Quels sont les principaux paramètres techniques ?
Où l’appareillage de commutation GCS est-il couramment utilisé ?
Comment GCS se compare-t-il à l’appareillage de commutation GCK ?
Comment devriez-vous sélectionner un système d’appareillage de commutation GCS ?
Comment HAGOE soutient-il la qualité et la conformité ?
Qu’est-ce que l’appareillage basse tension GCS ?

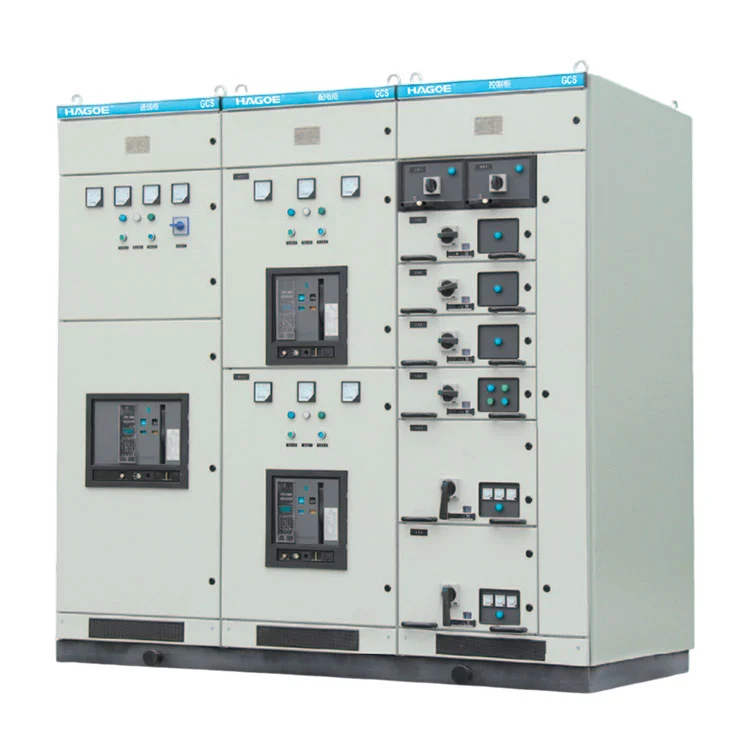

L'appareillage basse tension HAGOE GCS est un système d'appareillage basse tension débrochable développé pour la distribution d'énergie à grande échelle, le contrôle centralisé des moteurs et la compensation de puissance réactive. Il convient aux systèmes d'alimentation CA triphasés fonctionnant à 50 Hz ou 60 Hz, avec des tensions de fonctionnement nominales typiques de 380 V, 400 V et 660 V.
Contrairement à une armoire de distribution de base conçue pour un nombre limité de circuits, le GCS est destiné aux systèmes électriques dans lesquels plusieurs départs et départs entrants et sortants, charges de moteur et fonctions de contrôle doivent être organisés au sein d'une gamme d'appareillages structurée.
Le système peut gérer des courants nominaux allant jusqu'à 4 000 A, ce qui le rend adapté aux grandes installations industrielles et à d'autres applications avec d'importantes charges électriques basse tension.
Son architecture peut également prendre en charge les connexions avec des automates, des ordinateurs de supervision et d'autres systèmes de contrôle industriels. Cela rend GCS particulièrement pertinent pour les installations où la distribution électrique et l’automatisation doivent fonctionner dans le cadre d’une infrastructure intégrée.
Quelles sont les fonctions clés de l’appareillage GCS ?
La valeur d'un système GCS vient de sa capacité à combiner plusieurs fonctions électriques importantes au sein d'une configuration coordonnée d'appareillage basse tension.
Distribution d'énergie basse tension
Le GCS peut être configuré pour l’alimentation entrante, la distribution de jeux de barres et plusieurs circuits d’alimentation sortants. Cette disposition permet de distribuer l'énergie électrique de la section principale d'arrivée vers différentes lignes de production, groupes d'équipements et charges auxiliaires.
Contrôle centralisé du moteur
Les installations industrielles contiennent souvent un grand nombre de moteurs entraînant des pompes, des ventilateurs, des compresseurs, des convoyeurs et des équipements de production. GCS peut intégrer des unités fonctionnelles pour le contrôle et la protection centralisés du moteur, aidant ainsi à organiser ces charges au sein d'une architecture structurée de contrôle du moteur.
Compensation de puissance réactive
Une compensation de puissance réactive peut être intégrée selon les exigences du projet. Lorsqu'ils sont correctement conçus dans le cadre du système électrique, les équipements de compensation peuvent prendre en charge la gestion du facteur de puissance et améliorer l'utilisation de l'énergie électrique.
Intégration de l'automatisation industrielle
Pour les environnements de production hautement automatisés, GCS peut être configuré avec des composants de mesure, de protection, de contrôle et de communication. Ces fonctions permettent à l'appareillage de s'interfacer avec des automates programmables, des ordinateurs de supervision et des systèmes d'automatisation industrielle plus larges.
- Distribution d'énergie entrante et sortante
- Contrôle moteur centralisé
- Protection et mesure des circuits
- Compensation de puissance réactive
- Intégration d'automates et de systèmes de supervision
- Gestion électrique multicircuit
Pourquoi la conception amovible est-elle importante ?
L'une des caractéristiques importantes du GCS est son architecture d'unités fonctionnelles amovibles. Au lieu de traiter l'ensemble de l'armoire comme un seul ensemble électrique fixe, différents circuits peuvent être organisés en unités fonctionnelles en fonction de leurs rôles électriques et des exigences de charge.
Cette approche peut s'avérer utile dans les grands projets industriels où les charges électriques ont des courants nominaux, des exigences de contrôle et des calendriers de maintenance différents.
Par exemple, une installation de production peut avoir besoin de circuits séparés pour les moteurs, les pompes, les ventilateurs, les équipements auxiliaires et les départs. Une configuration débrochable fournit une méthode structurée pour organiser ces fonctions au sein du système d'appareillage de commutation.
Principaux avantages de l'architecture amovible
- Organisation flexible du circuit :Les unités fonctionnelles peuvent être disposées selon la conception de la distribution.
- Haute densité de circuits :Plusieurs fonctions électriques peuvent être organisées au sein d’une gamme coordonnée.
- Commodité d'entretien :La structure amovible peut simplifier l'accès aux unités fonctionnelles individuelles pendant l'entretien.
- Flexibilité des applications :L'architecture est adaptée aux projets orientés distribution, contrôle moteur et automatisation.
- Extension du système :La configuration structurée peut être adaptée aux exigences du circuit spécifiques au projet.
Pour les installations comportant de nombreuses lignes d'alimentation et des exigences de production continue, ces caractéristiques peuvent faire de l'appareillage de commutation débrochable un élément important à prendre en compte lors de la planification du système électrique.
Quels sont les principaux paramètres techniques ?
Les spécifications techniques doivent toujours être confirmées par rapport à la conception finale du projet, au calendrier des charges électriques et aux normes applicables. Les paramètres suivants résument les principales spécifications fournies pour le système GCS.
| Paramètre | Spécification |
|---|---|
| Tension nominale du circuit principal | 380 V/400 V/660 V CA |
| Fréquence nominale | 50 Hz / 60 Hz |
| Tension d'isolation nominale | 690V / 1000V |
| Courant nominal du jeu de barres horizontal | Jusqu'à 4000A |
| Courant nominal du jeu de barres vertical | 1000A |
| Courant de tenue de courte durée du jeu de barres | 50 kA / 80 kA, 0,1 s |
| Courant de tenue de crête de barre omnibus | 105kA / 176kA |
| Tension de test de fréquence de puissance du circuit principal | 2500V / 1 minute |
| Tension d'essai de fréquence industrielle du circuit auxiliaire | 1760 V / 1 minute |
| Niveau de protection | IP30 / IP40 |
Ces paramètres démontrent pourquoi le GCS est généralement envisagé pour les applications industrielles basse tension de grande capacité plutôt que pour la simple distribution aux utilisateurs finaux. La configuration finale doit être sélectionnée en fonction des caractéristiques de charge, des exigences de court-circuit, des conditions environnementales et des spécifications du projet.
Où l’appareillage de commutation GCS est-il couramment utilisé ?
GCS est conçu pour les applications où la distribution électrique implique plusieurs circuits, des charges importantes et des exigences de contrôle centralisées. Son champ d’application couvre plusieurs environnements industriels et commerciaux exigeants.
Centrales électriques
Dans les installations de production d'électricité, le GCS peut être utilisé dans les systèmes d'alimentation auxiliaire basse tension pour distribuer l'électricité aux équipements auxiliaires, aux moteurs et à d'autres charges basse tension.
Installations pétrochimiques
Les usines pétrochimiques fonctionnent souvent en continu et dépendent fortement d’équipements automatisés. GCS peut prendre en charge la distribution basse tension et le contrôle centralisé des moteurs pour les pompes, les ventilateurs, les compresseurs et les équipements de production associés.
Métallurgie et Industrie Lourde
Les grandes lignes de production peuvent nécessiter plusieurs circuits de moteur et alimentations de haute puissance. GCS fournit une plate-forme structurée pour organiser ces circuits tout en prenant en charge un contrôle et une protection centralisés.
Fabrication textile
Les usines textiles peuvent contenir de nombreuses machines électriques fonctionnant dans le cadre de processus de production coordonnés. Un système de commutation basse tension centralisé peut aider à organiser les circuits de distribution et de commande des moteurs.
Immeubles de grande hauteur
Les grands bâtiments peuvent également nécessiter une distribution centralisée basse tension pour l’éclairage, les équipements et autres charges électriques. Le GCS peut être envisagé lorsque le système de distribution nécessite une capacité plus élevée et plusieurs circuits coordonnés.
Comment GCS se compare-t-il à l’appareillage de commutation GCK ?
GCS et GCK sont tous deux associés à des applications d'appareillage basse tension débrochables, mais les exigences du projet doivent déterminer quelle architecture est appropriée. GCK est généralement associé à la distribution industrielle basse tension et au contrôle de moteurs, tandis que GCS est orienté vers des applications haute capacité, haute densité et hautement automatisées.
| Considération | CGC | GCK |
|---|---|---|
| Application typique | Systèmes orientés distribution et automatisation à grande échelle | Distribution industrielle et contrôle moteur |
| Architecture | Unités fonctionnelles débrochables | Unités fonctionnelles débrochables |
| Capacité du système | Configuration de courant nominal jusqu'à 4 000 A | Sélectionné selon la configuration du projet |
| Contrôle du moteur | Soutenu | Application commune |
| Intégration de l'automatisation | Convient à l'intégration d'automates programmables et de systèmes de supervision | Dépend de la configuration du projet |
| Compensation de puissance réactive | Peut être incorporé selon la conception | Dépend du projet |
La comparaison ne doit pas être considérée comme une règle universelle de sélection d’équipement. Les ingénieurs électriciens doivent évaluer le profil de charge complet, la disposition des circuits, les exigences d'automatisation, les conditions d'installation et les normes applicables avant de choisir une architecture d'appareillage de commutation.
Comment devriez-vous sélectionner un système d’appareillage de commutation GCS ?
Le choix d'une configuration GCS appropriée nécessite plus que la simple vérification du courant nominal. Un système correctement conçu doit adapter l’appareillage de commutation à l’architecture complète de distribution électrique.
1. Déterminez la tension du système
Confirmez si le projet fonctionne à 380 V, 400 V ou 660 V et vérifiez la fréquence requise, le niveau d'isolation et d'autres caractéristiques électriques.
2. Calculez la charge et le courant
Analysez la puissance entrante, les charges des lignes d’alimentation, les charges des moteurs et les besoins futurs en capacité. Les valeurs nominales du jeu de barres et des unités fonctionnelles doivent être sélectionnées en fonction de la conception électrique réelle.
3. Définir le nombre de circuits
Répertoriez les départs entrants, les départs, les circuits de commande de moteur, les circuits auxiliaires et autres exigences fonctionnelles avant de finaliser la disposition de l'armoire.
4. Évaluer les exigences en matière d'automatisation
Si l'installation utilise des automates, des ordinateurs industriels ou des systèmes de supervision, définissez les interfaces de mesure, de protection, de contrôle et de communication requises lors de la phase de conception de l'appareillage.
5. Tenez compte des exigences de maintenance
Pour les installations de production continue, l'accessibilité à la maintenance et l'organisation des unités fonctionnelles peuvent être des facteurs importants pour déterminer la configuration débrochable appropriée.
- Tension et fréquence nominales
- Courant de circuit total et individuel
- Exigences de tenue aux courts-circuits
- Nombre et type d'unités fonctionnelles
- Exigences en matière de contrôle moteur
- Exigences de compensation réactive
- Interfaces d'automatisation et de communication
- Dimensions de l'armoire et espace d'installation
- Exigences environnementales et de protection
Comment HAGOE soutient-il la qualité et la conformité ?
Pour les appareillages industriels, la qualité de fabrication est étroitement liée à la sécurité électrique, à la fiabilité et aux performances de fonctionnement à long terme. HAGOE déclare que sa production fonctionne sous les systèmes de gestion ISO9001, ISO14001 et ISO45001 et applique un contrôle de qualité basé sur les processus tout au long de la production complète d'équipements électriques.
Les activités de contrôle qualité pour GCS comprennent la vérification des composants, la fabrication de l'armoire, l'inspection des jeux de barres, l'assemblage des unités fonctionnelles, l'inspection du contrôle secondaire et les tests de l'armoire complète.
| Étape de contrôle qualité | Objectif principal |
|---|---|
| Vérification des composants | Modèle, calibre et compatibilité des composants électriques |
| Fabrication d'armoires | Découpe laser, pliage CNC et précision d'assemblage |
| Inspection des jeux de barres | Spécifications des jeux de barres, connexions, installation et isolation |
| Inspection des unités fonctionnelles | Structure mécanique, assemblage et connexions électriques |
| Inspection de contrôle secondaire | Câblage de commande, bornes, circuits de mesure et de signal |
| Tests en armoire complète | Inspection avant livraison et tests de performances électriques |
Le système GCS est conçu en référence aux normes applicables en matière d'appareillage de commutation et de contrôle basse tension, notamment CEI 439-1, GB/T 7251, ZBK 36001 et GB/T 7251.12-2013. Les normes exactes, la sélection des composants et les exigences en matière de tests doivent être confirmées en fonction du marché de destination et des spécifications du projet.
Pour plus d’informations sur HAGOÉsolutions d'appareillage basse tension, les acheteurs peuvent consulter la gamme de produits et comparer différentes configurations d'armoires en fonction des exigences de leur application.
Foire aux questions
À quoi sert principalement l’appareillage basse tension GCS ?
GCS est principalement utilisé pour la distribution d’énergie basse tension, le contrôle centralisé des moteurs et la compensation de puissance réactive dans les grands systèmes électriques industriels et commerciaux. Les applications typiques incluent les centrales électriques, les installations pétrochimiques, la métallurgie, les usines textiles et les immeubles de grande hauteur.
Quel est le courant nominal maximum du GCS ?
Le système GCS peut être configuré pour un courant nominal allant jusqu'à 4 000 A. Le courant nominal final dépend du circuit entrant, de la conception du jeu de barres, de la configuration du départ et des exigences globales du projet.
Quelles tensions nominales sont disponibles pour le GCS ?
GCS est conçu pour les systèmes CA basse tension 380 V, 400 V et 660 V, avec des fréquences nominales de 50 Hz ou 60 Hz.
Le GCS peut-il être utilisé pour le contrôle centralisé du moteur ?
Oui. GCS peut intégrer des unités fonctionnelles liées au contrôle moteur pour une distribution, un contrôle et une protection centralisés des moteurs industriels tels que des pompes, des ventilateurs et des compresseurs.
La compensation de puissance réactive peut-elle être intégrée au GCS ?
Oui. Une compensation de puissance réactive peut être intégrée en fonction des exigences de conception électrique et de gestion du facteur de puissance du projet.
GCS peut-il s'intégrer à des automates programmables ou à des systèmes de contrôle industriels ?
Oui. En fonction de la configuration du projet, GCS peut intégrer des composants de mesure, de protection et de contrôle et s'interfacer avec des automates, des ordinateurs de supervision et d'autres systèmes d'automatisation industrielle.
