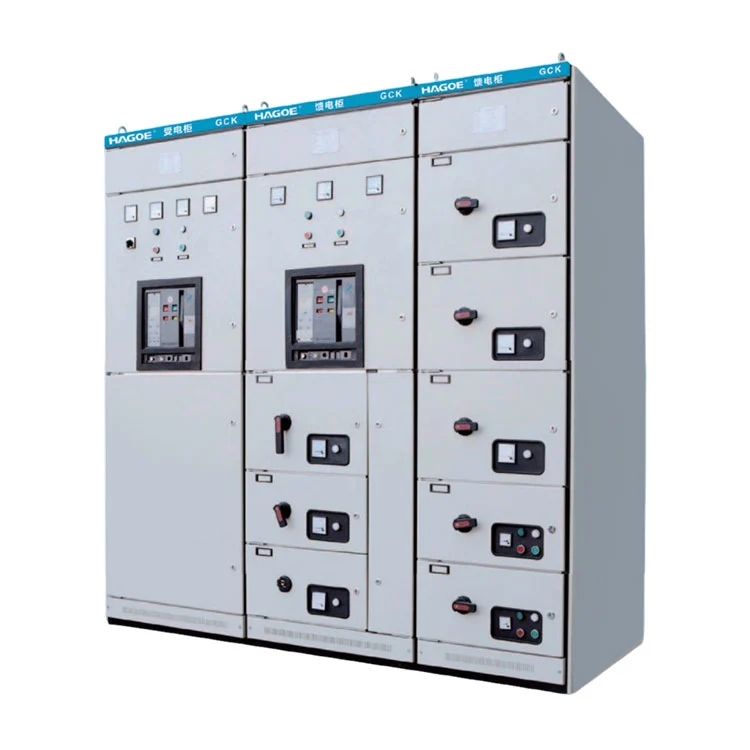

Appareillage basse tension GCK

La conception débrochable de l'appareillage basse tension GCK permet des combinaisons flexibles de différentes unités fonctionnelles, intégrant davantage de circuits de distribution d'énergie, de contrôle et de protection dans un espace d'armoire limité. Il convient aux centrales électriques, aux sous-stations, aux entreprises industrielles et minières et aux projets d'automatisation industrielle. La plus grande différence entre celui-ci et l’appareillage basse tension fixe ordinaire réside dans la conception de son unité fonctionnelle débrochable.

Pour les projets industriels, les appareillages basse tension distribuent souvent non seulement l'énergie, mais contrôlent également de nombreux moteurs, pompes, ventilateurs, convoyeurs et charges des lignes de production. Si tous les circuits utilisent une structure d'installation fixe, la maintenance ou le remplacement d'un circuit particulier pourrait entraîner de longues pannes de courant et des durées de fonctionnement prolongées.

Deux centres fonctionnels

Le système GCK intègre deux sections fonctionnelles principales :

PC — Centre de distribution d'énergie

Utilisé pour recevoir, distribuer et alimenter l’énergie électrique basse tension. Les circuits d'alimentation entrants, coupleurs de bus et départs peuvent être configurés selon le schéma de distribution du projet.

MCC — Centre de contrôle des moteurs

Conçu pour la commutation, le contrôle, la protection et la distribution de moteurs. Les charges typiques comprennent les pompes, les ventilateurs, les compresseurs, les convoyeurs et les moteurs utilisés dans les systèmes de production.

Cette architecture PC + MCC permet à GCK de répondre à la fois aux exigences de distribution d'énergie et de contrôle de moteur au sein d'un système d'appareillage basse tension intégré.

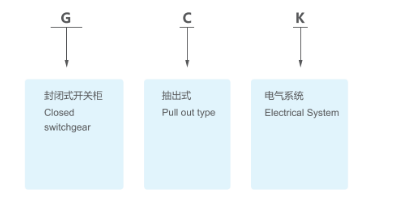

Définition du modèle

Pourquoi la conception amovible est importante dans les applications industrielles

Un système MCC industriel peut contenir des dizaines de circuits moteur, chaque moteur ayant des puissances nominales, des méthodes de démarrage et des exigences de protection différentes. Les unités fonctionnelles débrochables permettent d'organiser les circuits en fonction des besoins réels de charge tout en conservant un agencement interne structuré.

Pour le personnel de maintenance, l'architecture peut également réduire les interférences inutiles avec d'autres circuits et permettre aux unités fonctionnelles individuelles d'être inspectées, entretenues ou remplacées plus efficacement.

Lors de l'évaluation d'un appareillage basse tension GCK, les acheteurs doivent donc regarder au-delà des dimensions de l'armoire et du courant nominal et prendre en compte :

Configuration de l'unité fonctionnelle → Verrouillage électrique → Disposition des jeux de barres → Coordination de la protection → Accessibilité de la maintenance

Paramètre technique

Performances électriques

L'appareillage basse tension GCK présente un pouvoir de coupure élevé et est conçu pour assurer la stabilité thermique et dynamique dans les systèmes de distribution d'énergie basse tension.

Lorsqu'un défaut de court-circuit se produit, l'appareillage doit non seulement tenir compte du courant de fonctionnement normal, mais également résister aux effets thermiques et électrodynamiques générés lors du court-circuit.

Par conséquent, une conception électrique complète est requise, englobant la structure de l'armoire, le système de jeux de barres, l'espacement des isolations, les méthodes de connexion et les composants de protection.

HAGOE met en œuvre un contrôle complet du processus sur l'équipement pendant la fabrication, y compris le traitement de la tôle, l'installation des jeux de barres, l'assemblage des composants, le câblage secondaire et les tests globaux de l'armoire.

GCK vs GGD : lequel correspond au projet ?

Si le projet concerne principalement la distribution générale d’électricité basse tension, une structure fixe comme le GGD (Gas Distribution Device) est généralement suffisante.

Si le projet comprend un grand nombre de circuits moteurs et met davantage l'accent sur la densité des circuits, la gestion des unités fonctionnelles et la facilité de maintenance, l'appareillage basse tension GCK (Gas Distribution Controller) est généralement un meilleur choix.

Le GCK n'est pas simplement une « version améliorée du GGD » ; les deux sont mieux adaptés à différentes architectures de distribution d’énergie.

Scénarios d'application

Fabrication industrielle

GCK peut être utilisé pour les lignes de production, les machines, les systèmes de pompes, les ventilateurs et les équipements de fabrication automatisés où une distribution d'énergie et un contrôle de moteur centralisés sont nécessaires.

Stations de traitement et de pompage de l'eau

Pour les installations de traitement de l'eau et les stations de pompage contenant plusieurs pompes, moteurs et charges auxiliaires, les unités fonctionnelles MCC peuvent être disposées en fonction de circuits moteurs individuels.

Industrie minière et lourde

Les installations minières, métallurgiques et de l’industrie lourde contiennent généralement de fortes concentrations de charges motorisées. GCK peut être configuré pour une distribution centralisée, un contrôle et une protection du moteur.

Projets d'infrastructures

GCK peut prendre en charge les exigences centralisées de distribution basse tension et de contrôle des moteurs dans les grands bâtiments, les infrastructures municipales et les projets liés aux transports.

Environnement opérationnel

L’appareillage basse tension GCK convient aux environnements électriques industriels généraux :

Altitude d'installation : ≤2 000 mètres

Température ambiante : -5°C à +40°C

Température moyenne sur 24 heures : ≤ +35°C

Humidité relative à +40°C : ≤50%

Humidité relative à +20°C : Jusqu'à 90%

Angle d'inclinaison d'installation : ≤5° (direction verticale)

Ne convient pas aux endroits présentant des risques d'incendie ou d'explosion, une pollution grave, une corrosion chimique ou des vibrations importantes.

Transport et stockage : Les conditions de transport/stockage sont de -25°C à +55°C, avec des températures d'exposition à court terme jusqu'à +70°C. Si les conditions réelles du site dépassent les limites ci-dessus, telles qu'une altitude élevée, une humidité élevée, des environnements corrosifs ou des températures anormales, des circonstances spécifiques doivent être spécifiées lors de la phase d'approvisionnement pour l'évaluation technique et la configuration.

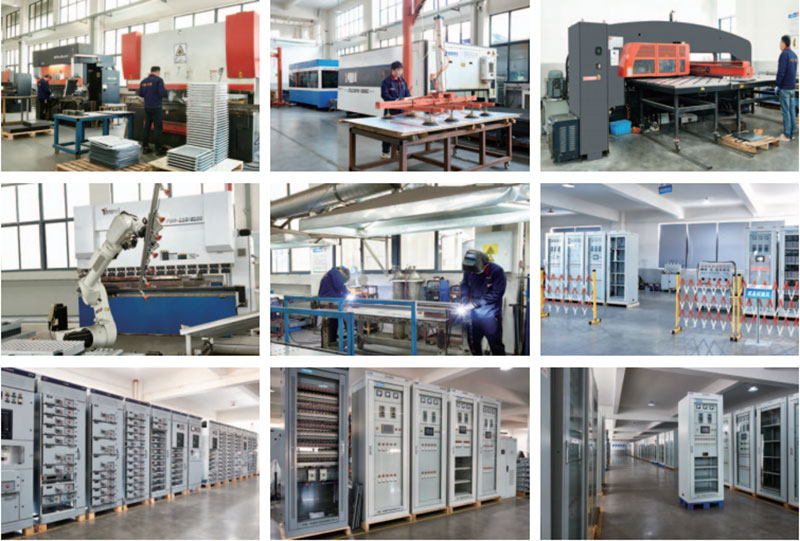

Capacité d’ingénierie et de fabrication HAGOE

Hagoe Electric Technology Co., Ltd. a été créée en2008et a plus de18 ans d'expérience dans le transport d'énergie, les systèmes de distribution, l'électronique de puissance et les nouvelles solutions électriques énergétiques.

Pour les équipements basse tension complets tels que GCK, la capacité de fabrication implique bien plus que la fabrication d’armoires. Il comprendgénie électrique, traitement de la tôle, systèmes de jeux de barres, installation de composants, câblage secondaire et tests d'armoires complètes.

HAGOE exploite une équipe de R&D professionnelle et une base de fabrication moderne, avec un capital social de51 millions de RMBetplus de 34 brevets nationaux.

L'équipement de fabrication comprend :

• Machines de découpe laser Trumpf d'Allemagne
• Cintreuses CNC AMADA du Japon
• Poinçonneuses CNC automatisées
• Lignes de production CMS
• Équipement de test de vieillissement intelligent
• Équipement de CEM, de protection IP et de tests environnementaux

Ces capacités prennent en charge la précision de la fabrication des armoires, la cohérence de la production et le contrôle qualité des ensembles complets d’appareillage de commutation.

FAQ

À quoi sert principalement l’appareillage basse tension GCK ?

GCK est principalement utilisé pour la distribution d'énergie basse tension, le contrôle de moteurs et la distribution d'éclairage dans les centrales électriques, les sous-stations, les installations de fabrication, les projets miniers, de traitement de l'eau et d'infrastructure.

Quelle est la tension de fonctionnement maximale du GCK ?

La tension de fonctionnement maximale est de 660 V CA, conçue pour les systèmes de distribution CA basse tension 50 Hz.

Quel est le courant nominal maximum ?

Le courant nominal peut atteindre 3 150 A, la configuration finale étant déterminée par les exigences d'arrivée, de jeu de barres et d'alimentation.

Pourquoi GCK est-il adapté aux applications MCC ?

GCK utilise des unités fonctionnelles débrochables et intègre un centre de contrôle moteur MCC, permettant de configurer les circuits moteur en fonction de la puissance du moteur, des méthodes de démarrage et des exigences de protection.

Quelle est la principale différence entre GCK et GGD ?

GGD est une armoire de distribution basse tension fixe couramment utilisée pour la distribution d'énergie conventionnelle. GCK utilise des unités fonctionnelles débrochables et est mieux adapté aux systèmes industriels nécessitant plusieurs alimentations, des circuits de commande de moteur et une plus grande flexibilité de maintenance.
