Appareillage haute tension 35kV

Les systèmes 35 kV sont couramment utilisés dans les grandes installations industrielles, les sous-stations régionales, les installations de production d'électricité et d'autres applications nécessitant une capacité de transport et de distribution d'énergie plus élevée. Par rapport aux systèmes 10 kV, les appareillages 35 kV nécessitent une plus grande attention à la coordination de l'isolation, à la ligne de fuite, aux performances de commutation, à la fiabilité mécanique et à la sécurité de fonctionnement.

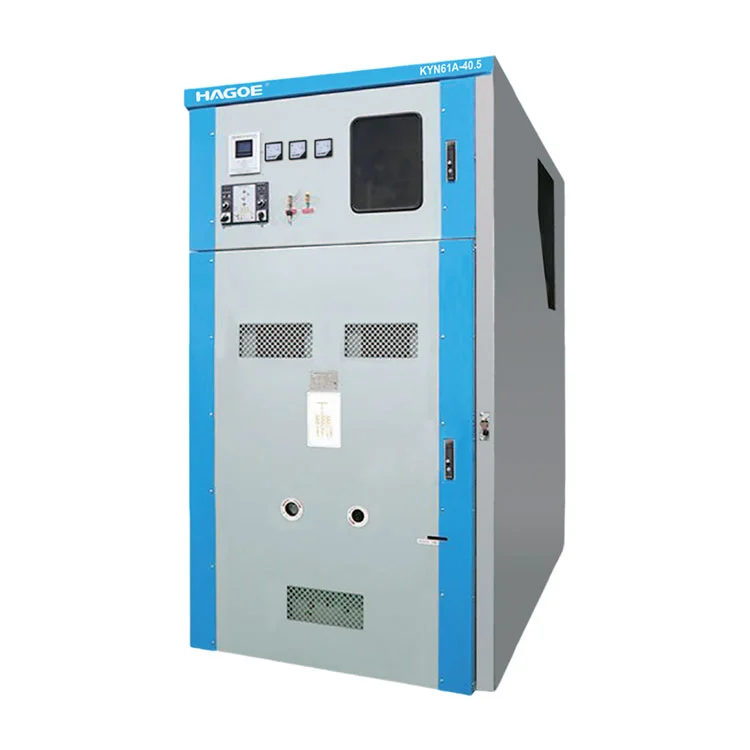

Hagoé ÉlectriqueAppareillage de commutation haute tension KYN61-40.5 35kVadopte une construction blindée, amovible et à enveloppe métallique. Les principales sections fonctionnelles, notamment le disjoncteur, le jeu de barres, la connexion des câbles et les compartiments de commande, sont disposées en zones fonctionnelles distinctes pour prendre en charge l'exploitation et la maintenance organisées.

La construction débrochable est particulièrement adaptée aux systèmes de distribution nécessitant une commutation et une maintenance régulières. Le camion disjoncteur peut être déplacé entre les positions de fonctionnement et de test en fonction des exigences d'exploitation et de maintenance, contribuant ainsi à réduire l'impact de l'entretien des équipements sur l'ensemble du système de distribution.

Conception structurelle pour une maintenance plus sûre

La conception de l'appareillage haute tension 35 kV se concentre non seulement sur la protection du boîtier, mais également sur la gestion interne des zones fonctionnelles haute tension viaboîtier métallique, séparation blindée et construction amovible.

Pour les applications d'ingénierie, cette configuration répond à trois exigences pratiques.

Séparation fonctionnelle :Les jeux de barres haute tension, les disjoncteurs et les zones de connexion des câbles sont disposés en sections dédiées, contribuant ainsi à maintenir une séparation claire entre les différentes fonctions électriques.

Accès maintenance :Le camion disjoncteur débrochable permet aux opérateurs et au personnel de maintenance de déplacer le disjoncteur dans la position requise pour l'inspection ou l'entretien sans démonter l'enceinte complète de l'appareillage de commutation.

Sécurité opérationnelle :La construction sous enveloppe métallique assure une séparation physique des composants internes sous tension. L'agencement mécanique peut également être coordonné avec les exigences de verrouillage électrique et mécanique du projet.

Un appareillage de commutation 35 kV est bien plus qu'une armoire de distribution conventionnelle. En fonction de la conception électrique principale, il peut être configuré pour des départs entrants, des départs sortants, des coupleurs de bus et d'autres circuits fonctionnels. Il fonctionne avec des relais de protection, des systèmes de mesure, de surveillance et d'automatisation pour contrôler et distribuer l'énergie électrique.

Les applications typiques incluent :

• Aliments entrants et sortants de sous-station 35kV
• Systèmes de distribution haute tension pour installations industrielles
• Systèmes auxiliaires d’alimentation et de distribution dans les centrales électriques
• Installations minières et de production à grande échelle
• Installations régionales de distribution d'électricité
• Systèmes haute tension nécessitant des commutations fréquentes

Pour les grands projets, Hagoe Electric peut adapter la configuration de l'appareillage de commutation à la capacité du système, aux paramètres de court-circuit, à la disposition des lignes d'alimentation, aux exigences de protection et à l'espace d'installation disponible plutôt que de sélectionner l'armoire en fonction uniquement de la tension nominale.

Paramètre technique

Environnement de service

• Température ambiante :Limite supérieure de+40°C, avec une moyenne journalière ne dépassant pas+35°C; limite inférieure-15°C.
• Altitude: ≤ 2 000 m.
• Humidité relative :Moyenne journalière ne dépassant pas95%; moyenne mensuelle ne dépassant pas90%.
• Intensité du séisme :Ne dépassant pas8°.
• Pression de vapeur d'eau :Moyenne journalière ne dépassant pas2,2 kPa; moyenne mensuelle ne dépassant pas1,8 kPa.
• Conditions environnementales :Le site d'installation doit être exempt derisques d'incendie et d'explosion, pollution grave, corrosion chimique et vibrations sévères.

Pourquoi une configuration d'appareillage de commutation débrochable de 35 kV ?

Pour l'approvisionnement en ingénierie, ni les appareillages haute tension fixes ni débrochables ne sont universellement supérieurs. La configuration appropriée dépend destratégie de maintenance, continuité opérationnelle, fréquence de commutation et exigences de service.

Les principaux avantages d’une configuration débrochable de 35 kV incluent :

Flexibilité de maintenance améliorée :Le chariot disjoncteur peut être retiré de la position de fonctionnement pour inspection et entretien.

Configuration fonctionnelle modulaire :Plusieurs panneaux peuvent être configurés pour les départs entrants, les départs sortants, les coupleurs de bus et d'autres circuits au sein du même projet.

Aptitude aux grands systèmes de distribution :Plusieurs panneaux d'appareillage de commutation peuvent être disposés dans un système de distribution intégré pour les sous-stations, les parcs industriels et les grandes installations industrielles.

Pour cette raison, la sélection d'un appareillage haute tension de 35 kV doit prendre en comptetension nominale, courant nominal, pouvoir de coupure en court-circuit, courant admissible de courte durée, courant admissible de crête, exigences d'isolation, conditions d'installation et configuration de protection, plutôt que de comparer uniquement les dimensions des armoires ou le prix d'achat.

Configuration technique et support technique

Depuis sa création en 2008,Technologie électrique Cie., Ltd de Hagoe.s'est concentré sur le transport et la distribution d'énergie, l'électronique de puissance et les équipements électriques pour les nouvelles énergies. Avecplus de 18 ans d'expérience dans l'industrie et plus de 34 brevets nationaux, la société a développé un système intégré de R&D, de fabrication, de tests et de services internationaux.

Pour les projets d’appareillage de commutation 35 kV, notre assistance technique ne se limite pas à la fabrication d’équipements. Sur la base des informations système principales du client, notre équipe technique peut vous aider à :

Paramètres système → Configuration de l'appareillage → Schéma primaire → Protection secondaire → Disposition des panneaux → Conditions d'installation → Tests en usine → Livraison du projet

La base de fabrication est équipée deMachines de découpe laser Trumpf, cintreuses CNC AMADA, équipements de poinçonnage automatisés et équipements de tests électriques, prenant en charge la fabrication d'armoires, la production structurelle et les tests de produits.

Hagoe Electric opère également sous les systèmes de gestion ISO9001, ISO14001 et ISO45001 et maintient des capacités de conformité des produits, notamment CCC, CE, CB et RoHS, en fournissant des documents justificatifs pour les projets sur différents marchés.

FAQ

1. Qu'est-ce qu'un appareillage haute tension 35 kV ?

L'appareillage de commutation haute tension 35 kV est un appareillage de commutation haute tension sous enveloppe métallique CA débrochable blindé conçu pour les systèmes CA triphasés 40,5 kV, 50 Hz. Il est principalement utilisé pour la réception, la distribution, le contrôle, la protection et la surveillance de l’énergie.

2. Où l'appareillage de commutation 35 kV est-il normalement utilisé ?

Les applications typiques incluent les centrales électriques, les sous-stations, les grandes installations industrielles, les opérations minières et autres installations nécessitant une réception et une distribution d'énergie de classe 35 kV.

3. Pourquoi utiliser un appareillage débrochable ?

La conception débrochable facilite la maintenance, les tests et le remplacement des disjoncteurs tout en prenant en charge la gestion standardisée des équipements dans les grands systèmes de distribution.

4. Quelles conditions environnementales le panneau d'appareillage de commutation vcb intérieur KYN61-40.5 33kv prend-il en charge ?

Les conditions de fonctionnement standard incluent une altitude allant jusqu'à 2 000 m et une plage de température ambiante de -15 °C à +40 °C, ainsi que des conditions d'humidité et environnementales spécifiées. Les environnements spéciaux doivent être confirmés lors de l’ingénierie du projet.

5. Hagoe Electric peut-il personnaliser un système d'appareillage de commutation de 35 kV ?

Oui. La configuration de l'armoire, les dispositions d'alimentation entrantes et sortantes, les schémas électriques primaires, les configurations de contrôle secondaire et de protection peuvent être adaptés aux exigences du projet.

6. Quels documents peuvent être fournis pour un projet 35kV ?

En fonction des exigences du projet, Hagoe Electric peut fournir une documentation technique, des documents de certification, des rapports d'inspection, une documentation d'usine et des fichiers d'ingénierie pertinents pour l'examen technique, l'approvisionnement et l'acceptation du projet.
