HAGOÉfournit des solutions d'alimentation CC conçues pour les sous-stations, les centrales électriques, les installations industrielles et autres infrastructures électriques critiques. LePanneau d'alimentation CC GZDWintègre la conversion AC/DC, le chargement de la batterie, la distribution DC, la surveillance de l'isolation et la supervision intelligente pour fournir une alimentation DC auxiliaire stable pour les systèmes de protection, de contrôle, d'automatisation et de communication.
Résumé de l'article :Un système d’alimentation auxiliaire CC fiable est essentiel partout où les relais de protection, les disjoncteurs, les équipements d’automatisation et les dispositifs de communication doivent rester opérationnels. Cet article explique le fonctionnement d'un système GZDW, ses principales caractéristiques techniques, les options de batterie, les fonctions de surveillance intelligente, les scénarios d'application et les facteurs clés à prendre en compte lors de la sélection d'une configuration spécifique au projet.
Table des matières
- Qu'est-ce qu'un panneau d'alimentation CC GZDW ?
- Comment fonctionne le système ?
- Paramètres techniques clés
- Comment les options de batterie affectent-elles la conception du système ?
- Pourquoi la surveillance intelligente est-elle importante ?
- Où le système est-il utilisé ?
- Que doivent prendre en compte les acheteurs avant de sélectionner ?
- Fabrication, tests et assurance qualité
- FAQ
- Conclusion

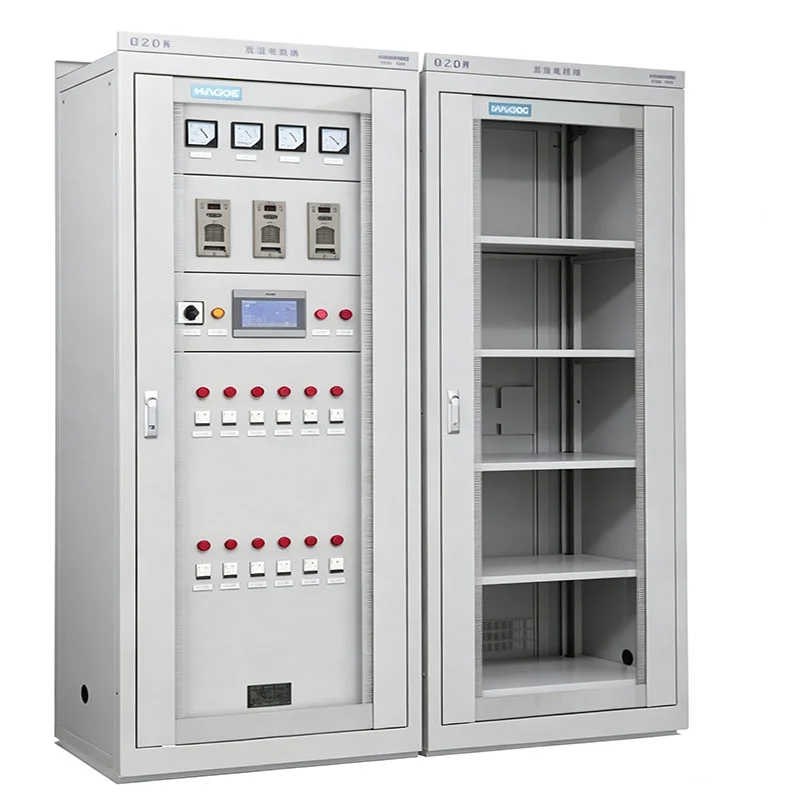

Qu'est-ce qu'un panneau d'alimentation CC GZDW ?
Un système GZDW est une solution d'alimentation CC intégrée conçue pour maintenir une source fiable de courant continu pour les équipements électriques critiques. Au lieu de fonctionner uniquement comme chargeur de batterie, il peut combiner le redressement, la gestion de la charge, l'inspection de la batterie, la distribution CC, la supervision de l'isolation, les alarmes, la communication et la surveillance du système au sein d'une seule armoire coordonnée.
Dans les sous-stations et les centrales électriques, l'alimentation CC est généralement requise pour la protection des relais, le fonctionnement des disjoncteurs, la signalisation, l'automatisation et d'autres circuits secondaires. Si le système CC auxiliaire n'est pas disponible, l'équipement qui en dépend peut ne pas fonctionner comme prévu lors d'une commutation normale ou dans des conditions de fonctionnement anormales.
La configuration HAGOE prend en charge les exigences courantes du système CC, notamment 110 V et 220 V, tandis que les configurations 48 V peuvent également être conçues en fonction des exigences du projet. Les technologies de batteries peuvent inclure des solutions au plomb, au lithium et au Ni-Cd.
Comment fonctionne le système ?
Un système d’alimentation CC complet comprend normalement plusieurs sections fonctionnelles interconnectées. Chaque section effectue une tâche spécifique tout en contribuant à la disponibilité et à la maintenabilité globales du système.
- Entrée CA et redressement :Le courant alternatif est converti en courant continu régulé via des modules de charge.
- Chargement de la batterie :Le système peut prendre en charge des fonctions de gestion de charge telles que la charge d'entretien et d'égalisation.
- Batterie de secours :Le groupe de batteries fournit de l'énergie CC stockée lorsque l'entrée CA normale n'est pas disponible.
- Distribution CC :Des circuits d'alimentation indépendants distribuent l'alimentation CC aux charges de protection, de contrôle, d'automatisation et autres.
- Surveillance de l'isolement :Le système peut superviser les conditions d'isolation des branches et générer des alarmes lorsque des conditions anormales se produisent.
- Surveillance intelligente :Les paramètres de fonctionnement, les alarmes, les états de commutation et les événements historiques peuvent être surveillés à partir d'une interface intégrée.
L'architecture de charge modulaire permet également de configurer plusieurs modules de charge en parallèle. Cette approche peut prendre en charge la redondance et simplifier la maintenance par rapport à un système construit autour d’une seule unité de recharge.
Paramètres techniques clés
Les exigences du projet varient en fonction de la charge CC, de la capacité de la batterie, de la durée d'autonomie, de la quantité d'alimentation, de l'architecture de communication et des conditions d'installation. Les spécifications suivantes représentent la plateforme HAGOE disponible plutôt qu'une configuration universelle pour chaque projet.
| Paramètre | Spécification typique de HAGOÉ |
|---|---|
| Tension d'entrée nominale | C.A. 380 V ±20 % |
| Fréquence nominale | 50Hz ±10% |
| Sortie CC nominale | C.C 110 V/C.C 220 V |
| Plage de tension de sortie | 90-130 V CC / 180-260 V CC |
| Courant du module de charge | 5A, 10A, 20A ou 30A selon le module |
| Affichage de surveillance | HG-E5 7 pouces / HG-E6 10,4 pouces |
| Interfaces de communication | RS232 / RS485 / RJ45 |
| Protocoles de communication | MODBUS/IEC61850/CDT en option |
| Documents historiques | Plus de 500 000 enregistrements de pannes et de fonctionnement |
| Dimensions de l'armoire | 800 × 600 × 2 260 mm / 2 360 mm |
Pour un projet EPC ou utilitaire, la capacité de charge finale, la capacité de la batterie, le nombre de chargeurs, de modules de surveillance et la disposition de l'armoire doivent être calculés à partir de la liste de charge CC réelle et de la conception du système plutôt que sélectionnés uniquement à partir des spécifications nominales de l'armoire.
Comment les options de batterie affectent-elles la conception du système ?
Le choix de la batterie a une influence directe sur les performances de sauvegarde, la disposition des armoires, la planification de la maintenance, l'adaptabilité environnementale et les considérations liées au cycle de vie. Un projet devrait donc évaluer la batterie avec le chargeur et le système de surveillance au lieu de la traiter comme un composant isolé.
Batteries au plomb
Les batteries au plomb restent un choix pratique pour les sous-stations conventionnelles et les applications industrielles en raison de leur technologie mature et de leurs pratiques de maintenance établies. Ils peuvent être intégrés aux systèmes GZDW où les configurations de batteries conventionnelles sont appropriées.
Piles au lithium
Les solutions de batteries au lithium peuvent être envisagées lorsqu'une densité énergétique plus élevée, une installation compacte ou des besoins de maintenance réduits sont importants. En fonction de l'architecture de la batterie, l'intégration du système de gestion de la batterie peut également être spécifiée.
Piles Ni-Cd
La technologie Ni-Cd peut être envisagée pour les environnements exigeants où la tolérance à la température et la longue durée de vie sont des facteurs de conception importants. La solution appropriée doit être déterminée en fonction des conditions du projet plutôt que du seul type de batterie.
Pourquoi la surveillance intelligente est-elle importante ?
Les systèmes d’alimentation CC modernes nécessitent plus qu’une simple conversion électrique. Les opérateurs ont également besoin d'informations opportunes sur les modules de charge, les batteries, les conditions d'isolation, les alarmes, les états de commutation et les événements historiques.
Les plates-formes de surveillance HG-E5 et HG-E6 de HAGOE fournissent des interfaces industrielles à écran tactile pour la gestion des paramètres, l'analyse des défauts et la supervision du système. Selon la configuration, l'architecture de surveillance peut prendre en charge :
- Surveillance de l'état du module de charge
- Inspection de la batterie
- Surveillance de l'isolation des branches
- Surveillance de l'état de commutation
- Gestion des alarmes
- Historique des pannes et des opérations
- Gestion de la communication externe
Les interfaces RS232, RS485 et RJ45 sont disponibles, tandis que MODBUS, IEC61850 et CDT peuvent être sélectionnés en fonction des exigences du projet. Cela rend le système adapté à l'intégration dans des architectures d'automatisation de l'alimentation ou SCADA plus larges lorsque la configuration de communication requise est spécifiée.
Où le système est-il utilisé ?
L'objectif principal d'un système CC GZDW est de fournir une alimentation CC auxiliaire fiable là où le contrôle, la protection et le fonctionnement électrique ne peuvent pas reposer uniquement sur une alimentation CA normale.
Sous-stations et centrales électriques
Les charges typiques comprennent les systèmes de protection à relais, les mécanismes de fonctionnement des disjoncteurs, les équipements d'automatisation, les systèmes de signalisation et autres circuits secondaires. Les configurations 110 V et 220 V CC peuvent être utilisées pour les besoins courants des sous-stations.
Installations industrielles
Les usines, les mines, les installations métallurgiques, les usines chimiques et autres sites industriels peuvent nécessiter une alimentation CC centralisée pour les équipements de contrôle et de protection électriques.
Infrastructures de transport
Les projets ferroviaires et autres projets d'infrastructure peuvent nécessiter des systèmes DC centralisés pour les équipements de contrôle, de signalisation et de communication. La configuration modulaire permet au système d'être adapté aux exigences électriques spécifiques au projet.
Systèmes de communication et auxiliaires
Les applications nécessitant une alimentation CC à basse tension peuvent être configurées avec des spécifications de chargeur et de batterie appropriées, y compris des solutions techniques de 48 V, le cas échéant.
Que doivent prendre en compte les acheteurs avant de sélectionner ?
La sélection d'un panneau d'alimentation CC doit commencer par la conception électrique plutôt que par l'apparence de l'armoire ou la tension nominale uniquement. Les équipes d’approvisionnement et les entrepreneurs EPC doivent évaluer l’environnement opérationnel complet.
- Tension du système CC :Confirmez si le projet nécessite 48 V, 110 V, 220 V ou une autre architecture CC technique.
- Charges continues et d'urgence :Calculez la charge CC réelle et identifiez les charges critiques qui nécessitent une batterie de secours.
- Capacité de la batterie :Déterminez la durée d’autonomie requise, la technologie de batterie, les conditions environnementales et les exigences de maintenance.
- Capacité de charge :Sélectionnez la quantité de chargeur et le courant nominal en fonction de la demande de charge, des exigences de charge de la batterie et de la redondance.
- Exigences du chargeur :Confirmez le nombre et les exigences de protection des circuits CC sortants.
- Communication:Vérifiez si le projet nécessite MODBUS, IEC61850, CDT ou une autre interface pour l'intégration avec le système d'automatisation existant.
- Dimensions du meuble :Vérifiez l'espace d'installation disponible, le routage des câbles, la disposition des batteries et l'accès pour la maintenance.
- Documentation:Fournissez au fournisseur un SLD, une liste de charge, les exigences en matière de batterie, les exigences de communication et les spécifications techniques applicables dans la mesure du possible.
Pour les projets personnalisés, l'examen de ces facteurs avant le devis permet de réduire les changements de configuration ultérieurs et permet au fournisseur de développer un système qui correspond à l'architecture électrique réelle.
Fabrication, tests et assurance qualité
La fiabilité dépend non seulement des composants individuels, mais également de la manière dont les modules de charge, les dispositifs de protection, les unités de surveillance, les jeux de barres, les batteries et le câblage interne sont intégrés. HAGOE déclare que son processus de production couvre la fabrication des armoires, l'assemblage électrique, la vérification du câblage et l'inspection fonctionnelle.
HAGOÉ Electric Technology Co., Ltd. a été créée en 2008 à Wenzhou, en Chine, et sa gamme de produits comprend des systèmes d'alimentation CC, des systèmes d'alimentation intégrés CA/CC, des équipements UPS, des appareillages de commutation, des sous-stations et des assemblages électriques associés. Ses systèmes de gestion sont certifiés ISO 9001:2015, ISO 14001:2015 et ISO 45001:2018.
Il existe également des preuves de tests spécifiques au modèle pour la configuration HG-GZDW-200AH/220V. Selon les informations produit publiées par HAGOE, cette configuration a été testée en mars 2022 sous le rapport JW220252, avec des tests basés sur DL/T 459-2017 et GB/T 17626.18-2016. La conclusion rapportée indique que les éléments testés satisfaisaient aux exigences applicables.
Une telle documentation peut être utile lors de l'évaluation technique, en particulier lorsqu'un entrepreneur EPC ou un propriétaire de projet a besoin d'informations traçables pour l'approvisionnement. Les acheteurs doivent toujours vérifier que la configuration testée correspond à la configuration réelle du projet fourni.
FAQ
1. Quels types de batteries sont disponibles ?
La plateforme peut être configurée pour les batteries au plomb, au lithium et Ni-Cd. La sélection doit tenir compte de la charge CC, du temps de sauvegarde, des conditions ambiantes, des exigences de maintenance et des spécifications du projet.
2. Le système peut-il prendre en charge 110 V et 220 V CC ?
Oui. Les spécifications publiées par HAGOE incluent les systèmes DC 110 V et DC 220 V. Des configurations techniques de 48 V peuvent également être envisagées en fonction des exigences du chargeur et de la batterie.
3. Un système GZDW peut-il être personnalisé pour un projet EPC ?
Oui. La capacité de charge, la configuration de la batterie, les circuits d'alimentation, les modules de surveillance, les interfaces de communication et les dimensions de l'armoire peuvent être configurés selon un SLD, une liste de charge et des spécifications techniques approuvés.
4. Le système de surveillance peut-il communiquer avec SCADA ?
Les options de communication incluent les interfaces RS232, RS485 et RJ45, avec MODBUS, IEC61850 et CDT disponibles comme options de protocole en fonction de la configuration sélectionnée et des exigences du projet.
5. Comment déterminer la capacité du chargeur ?
La capacité du chargeur doit être calculée à partir de la charge CC, de la capacité de la batterie, du temps de charge requis et de la redondance souhaitée. Une liste de charges spécifique au projet constitue une base plus fiable que la sélection d'un chargeur uniquement à partir des valeurs nominales de l'armoire.
6. Quelles informations doivent être fournies lors d’une demande de devis ?
Les informations utiles incluent la tension CC, la liste de charge, le type et la capacité de la batterie, la durée de sauvegarde requise, le nombre d'alimentations CC, les fonctions de surveillance, le protocole de communication, les dimensions d'installation et le SLD ou les spécifications techniques du projet.
Conclusion
Un système d'alimentation auxiliaire CC bien conçu prend en charge la continuité des fonctions de protection, de contrôle, d'automatisation et de communication dans les sous-stations, les centrales électriques, les installations industrielles et les projets d'infrastructure. Avec une tension continue configurable, plusieurs technologies de batterie, une charge modulaire, une surveillance intelligente, des options de communication et une ingénierie basée sur des projets, la plateforme GZDW peut être adaptée à différentes architectures électriques. Pour les spécifications spécifiques au projet, le dimensionnement de la batterie, la configuration du chargeur ou les exigences EPC/OEM, découvrez-en plus sur la solution d'alimentation CC GZDW etContactez-nouspour discuter de votre liste de charges CC, de votre SLD, de vos exigences techniques et de la configuration personnalisée de votre système d'alimentation avec HAGOE.
