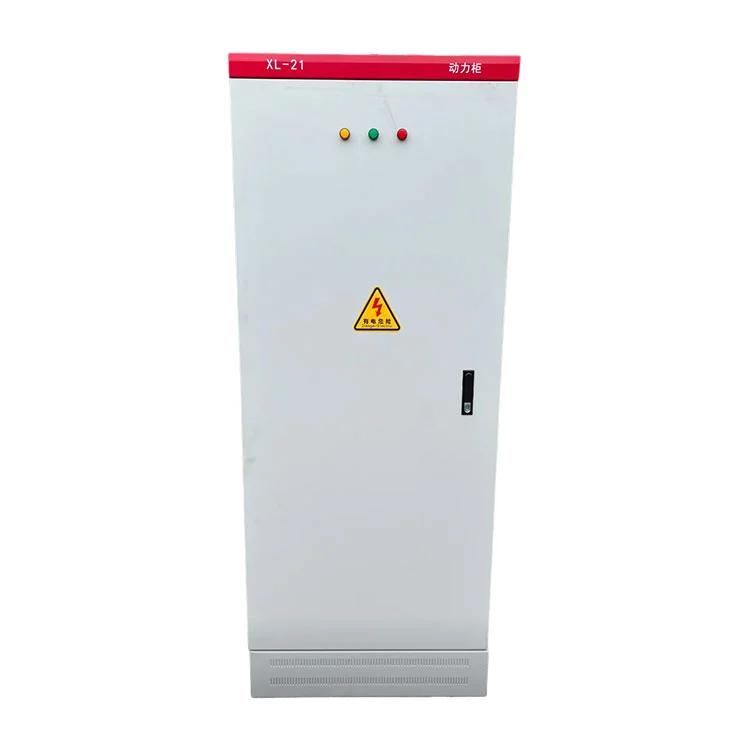

HAGOE XL-21AC Panel Box est une solution de distribution d'énergie CA basse tension conçue pour les applications industrielles, commerciales et d'infrastructure. Doté d'un boîtier en acier laminé à froid, d'un jeu de barres en cuivre et de composants modulaires, il peut être personnalisé pour les projets EPC, les usines, les stations de télécommunications et les systèmes d'énergie renouvelable.

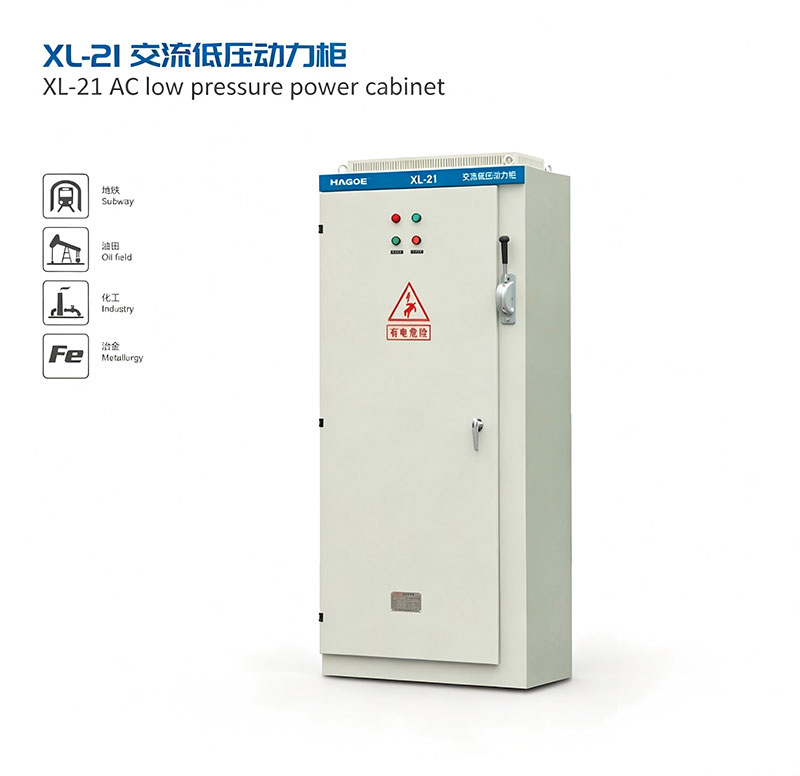

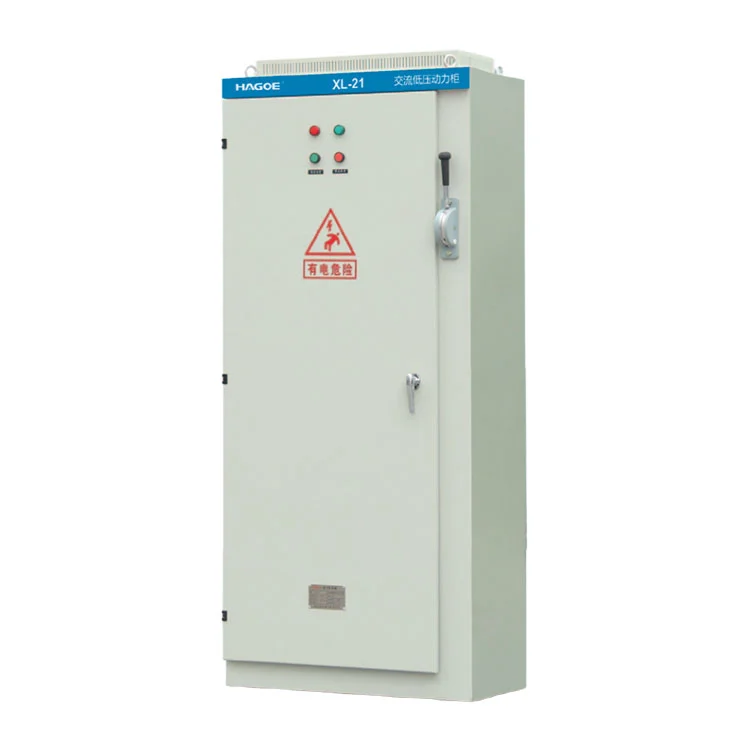

LeHAGOE XL-21AC Panel Box est un panneau de distribution CA basse tension de type fixe conçu pour la distribution d'énergie régionale et terminale dans les usines, les bâtiments commerciaux, les installations de télécommunications, les systèmes d'énergie renouvelable et les applications d'alimentation auxiliaire.
Le panel reçoit un avis établi220V monophaséou380V triphaséAlimentation CA et distribue l'alimentation à plusieurs circuits sortants via le dispositif de protection entrant, le système de jeu de barres en cuivre et les disjoncteurs de dérivation. Selon les exigences du projet, l'assemblage interne peut comprendreMCCB, MCB, RCCB, SPD, compteurs et modules de communication.
Le boîtier est fabriqué en acier laminé à froid avec un traitement de surface enduit de poudre. SéparéJeux de barres N et PEpeuvent être fournis pour maintenir un arrangement clair de neutre et de terre de protection.IP30convient aux installations intérieures standard, tandis queIP54/IP55des configurations peuvent être spécifiées pour les applications nécessitant une protection de boîtier plus élevée.
Le boîtier du panneau AC ne se limite pas à une seule configuration d’armoire fixe. HAGOE peut déterminer les dimensions du boîtier, la capacité entrante, la quantité de circuits sortants, la disposition des entrées de câbles et la sélection des composants en fonction des spécifications du client.schéma unifilaire (SLD), liste de charge, conditions d'installation et spécifications techniques.
Cette configuration basée sur un projet rend le produit adapté àEntrepreneurs CPE, les intégrateurs de systèmes électriques, les utilisateurs industriels et les clients OEM qui ont besoin de plus qu'un boîtier de distribution standard.
Le panneau de distribution d'énergie CA reçoit l'alimentation CA basse tension en amont et la distribue via le dispositif de protection principal et le système de jeux de barres en cuivre vers plusieurs circuits de sortie indépendants.
Des circuits individuels peuvent alimenter des équipements de production, des systèmes d’éclairage, des équipements de contrôle, des équipements de télécommunications et d’autres charges auxiliaires. Pour les projets d'usine, les valeurs nominales et les quantités des circuits sortants peuvent être sélectionnées en fonction de la liste de charge de l'équipement.
Le panneau peut également être utilisé comme unité de distribution CA locale du côté sortie deSystèmes UPSouonduleurs solaires, à condition que les paramètres électriques et les exigences de protection soient correctement adaptés.

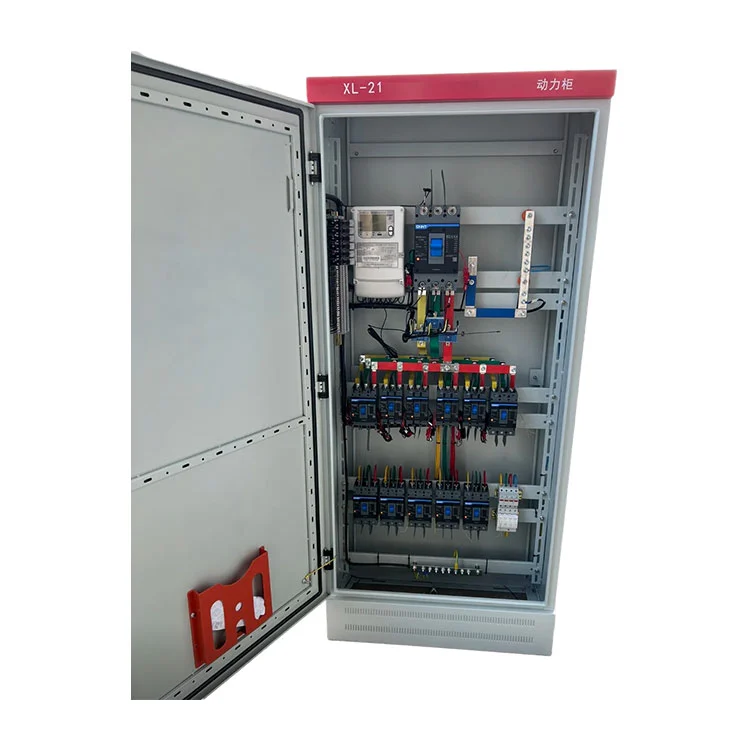

Le panneau peut être équipé deMCCB, MCBet d'autres dispositifs de protection de circuit selon le schéma de protection du projet. Le disjoncteur principal entrant assure l'isolation et la protection de l'unité de distribution, tandis que les disjoncteurs sortants protègent les circuits individuels contre les conditions de surcharge et de court-circuit.
RCCBune protection peut être ajoutée là où une protection contre les courants résiduels est requise. Les marques de composants peuvent être sélectionnées en fonction des spécifications du client, des normes du projet et des exigences d'approvisionnement.
Pour les applications domestiques, les composants électriques avecCertification CCCpeut être précisé. Pour les projets d’export, des marques chinoises ou internationales peuvent être sélectionnées selon le standard technique requis.
Le boîtier de distribution CA peut être configuré avec desJeux de barres N et PEpour maintenir un arrangement clair de terre neutre et protectrice. Le boîtier métallique est connecté au système de terre de protection dans le cadre de la configuration de mise à la terre du panneau.
Pour les installations de télécommunications, les armoires électriques extérieures, les systèmes de contrôle et les applications d'énergie renouvelable,SPDune protection contre les surtensions peut être ajoutée selon les exigences du projet.
Le type et la configuration du SPD doivent être sélectionnés en fonction du système électrique, de la disposition de mise à la terre, de l'environnement d'installation et des normes locales applicables.

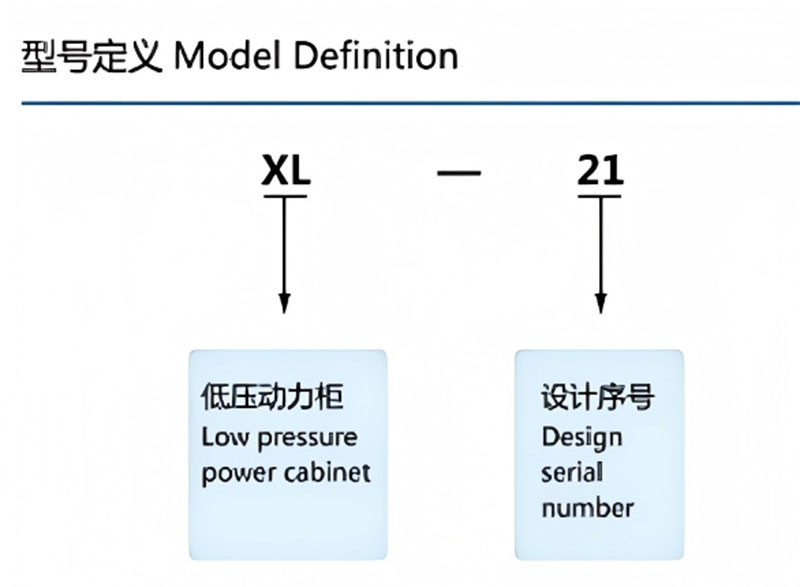

LeXL-21est un dispositif de distribution CA basse tension et n'effectue pas de transformation de tension.
Prise en charge des configurations standards :
Le panneau doit être installé dans un système électrique où la tension d'alimentation a déjà été établie. Si une transformation de tension ou une isolation électrique est requise, HAGOE peut fournir séparément le transformateur ou l'équipement d'alimentation correspondant.
Pour les projets nécessitant l'acquisition de données électriques, leXL-21peut intégrer des voltmètres, des ampèremètres, des compteurs d'énergie ou encore desHAGOE HG-ZJModule de surveillance CA.
En fonction de la configuration sélectionnée, le système de surveillance peut collecter des paramètres tels que la tension, le courant, la fréquence, la puissance et la consommation d'énergie. AvecRS485/MODBUScommunication, les données collectées peuvent être connectées àGTC, SCADAou d'autres plateformes de surveillance industrielle.
Cette option convient aux usines, aux salles de télécommunications, aux installations d'automatisation et à d'autres installations où une surveillance électrique centralisée est requise.
| Numéro de série | Projets | Unité | Données |
|---|---|---|---|
| 1 | Tension nominale du circuit principal | V | AC 380 |
| 2 | Tension nominale du circuit auxiliaire | V | CA 220, 380 |
| 3 | Fréquence nominale | Hz | 50 |
| 4 | Tension d'isolation nominale | V | 660 |
| 5 | Courant nominal | A | ≤800 |
Note:Si les conditions de fonctionnement réelles dépassent les exigences ci-dessus, veuillez consulter notre société pour une confirmation technique.
Le boîtier de panneau AC peut être utilisé pour la distribution d'énergie régionale dans les ateliers de production, les salles d'équipement et les installations auxiliaires. Il distribue l’énergie du système basse tension en amont aux équipements de production, à l’éclairage, aux commandes et aux charges auxiliaires.
Pour les projets d'usine plus importants, les valeurs nominales et les quantités des circuits sortants peuvent être configurées en fonction de la liste de charge de l'équipement.
Pour les salles de télécommunications et les armoires électriques de communication extérieures, leXL-21peut servir d'entrée CA et d'unité de distribution de dérivation.
Protection supérieure du boîtier,SPDet une surveillance intelligente peut être spécifiée en fonction de l'environnement d'installation et des exigences du projet.
LeXL-21peut être installé sur le côté AC des onduleurs solaires, le côté sortie deSystèmes UPSet d'autres systèmes de distribution auxiliaires d'énergie renouvelable.
Une sélection appropriée des dispositifs de protection entrants et sortants assure l'isolation et la protection des circuits entre l'équipement électrique et les charges en aval.
Pour les projets nécessitant une distribution CA auxiliaire, leXL-21peut effectuer des tâches de distribution compactes en aval.
Pour35 kV à 500 kVSous-stations et applications ayant des besoins en puissance de service de station plus élevés, HAGOE fournit également lePanneau d'alimentation CA série HJP, qui se positionne comme un système d'alimentation CA dédié à la station-service.
HAGOE Technologie Électrique Co., Ltd.est basée à Wenzhou, Zhejiang, Chine. Établi en2008, la société est engagée dans le développement et la fabrication de systèmes d'alimentation électrique, d'appareillages basse tension et d'équipements électriques associés.
HAGOE a un capital social de21 millions de RMB, un effectif de50 à 99 employéset34 brevets.

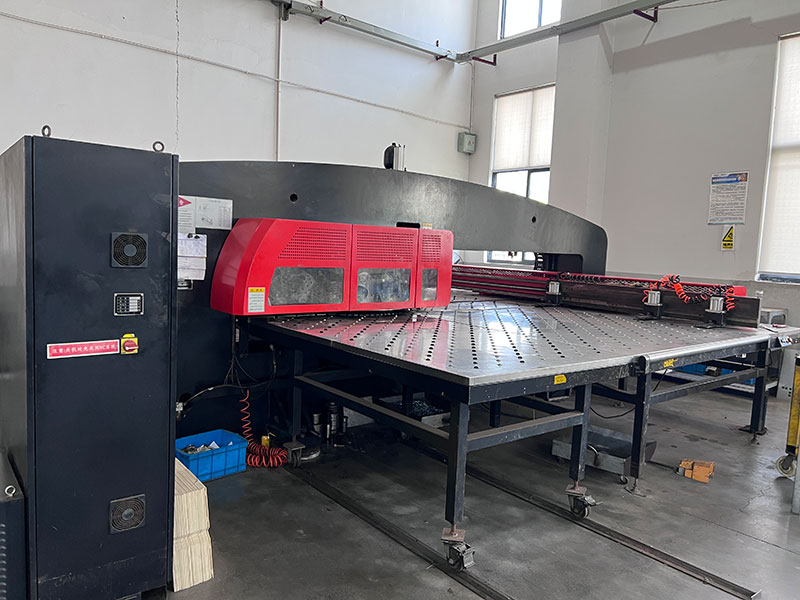

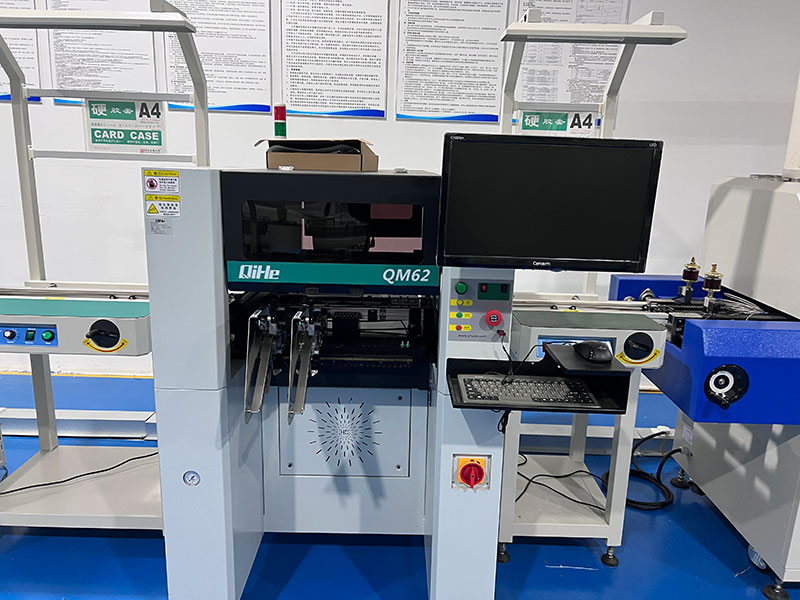

La production de boîtes de panneaux AC couvre des processus clés, notamment la fabrication de tôles, le revêtement en poudre, le traitement des barres omnibus en cuivre, l'installation des composants électriques, le câblage et l'inspection finale.
Le maintien de ces processus au sein du système de fabrication de HAGOE permet à l'entreprise d'ajuster les dimensions des armoires et les configurations internes en fonction des dessins du client et des nomenclatures du projet au lieu de limiter les acheteurs à des configurations standard fixes.
ChaqueXL-21le panneau est soumis à une inspection de routine en usine avant expédition. En fonction de la configuration et des exigences du projet, l'inspection peut inclure la résistance d'isolement, la tenue diélectrique, le fonctionnement du disjoncteur, la vérification du câblage et les contrôles fonctionnels.
Les documents pertinents tels que les schémas de câblage, les enregistrements de tests et la documentation du projet peuvent être fournis conformément aux exigences de la commande pour prendre en charge l'installation, la mise en service et la maintenance.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.exploite des systèmes de gestion certifiés couvrant la gestion de la qualité, la gestion environnementale et la santé et la sécurité au travail.
Les certifications actuelles du système de gestion de l'entreprise comprennent :
Le champ d'application certifié couvre la production d'armoires d'alimentation CC, de systèmes d'alimentation intégrés CA/CC, de systèmes UPS, d'appareillages de commutation, de sous-stations, d'armoires de commande PLC, de systèmes d'alimentation de communication et d'assemblages d'appareillages basse tension.
Pour les projets de panneaux d'alimentation CA, des composants électriques individuels peuvent être sélectionnés avec lesCertification CCCou d'autres exigences de conformité spécifiées par le client. Le statut de certification du panneau complet doit être confirmé par rapport à la configuration réelle du produit et aux documents de certification pertinents.
LeXL-21est conçu pourOEMetCPEles clients achètent du matériel de distribution selon les exigences spécifiques du projet.
HAGOE peut configurer le panneau en fonction des besoins du client :
La personnalisation peut inclure les dimensions du boîtier, la direction d'entrée des câbles, la valeur nominale du disjoncteur principal, la quantité de circuit sortant, les spécifications du jeu de barres en cuivre, les compteurs,SPD, RCCB, modules de communication, couleur du boîtier et informations sur la plaque signalétique.
Pour les projets à l'étranger, HAGOE peut également fournir une image de marque neutre, une image de marque client, des étiquettes multilingues et une documentation technique.
L'emballage d'exportation standard peut inclure un film étirable, des protections d'angle et des caisses en bois pour réduire le risque de dommages à l'enceinte et à la surface pendant le transport.
Pour les projets en vrac, le délai de production typique est d'environ15 à 25 jours ouvrablesaprès confirmation du dessin technique. Le délai de livraison réel dépend de la configuration du panneau, de la quantité commandée, de la disponibilité des composants et du calendrier d'approbation technique.
HAGOE prend en charge les conditions commerciales internationales telles queGOUSSETetCIFet peut fournir une partieCKD/SKDsupport à l'assemblage pour des projets à l'étranger si nécessaire.
PourEntrepreneurs CPE, intégrateurs de systèmes et utilisateurs finaux industriels, HAGOE recommande de fournir les informations suivantes lors de la phase d'appel d'offres :
Après avoir reçu les informations techniques, HAGOE peut préparer la configuration du panneau correspondante et fournir des dessins GA, des listes de composants majeurs, des spécifications techniques et des devis commerciaux.
La production commence après la confirmation du dessin technique, suivie d'une inspection et de tests en usine selon la configuration du produit applicable et les exigences du projet.
LeHAGOE XL-21est un panneau de distribution CA basse tension configurable conçu en fonction des exigences réelles du projet plutôt que d'une configuration de boîtier générique fixe.
Il est positionné pour la distribution CA régionale et terminale dans les usines, les installations de télécommunications, les systèmes d'énergie renouvelable, les bâtiments commerciaux et les systèmes d'alimentation auxiliaires industriels.
Pour les applications nécessitant un système d'alimentation CA dédié à un service de station, en particulier les projets de sous-stations, HAGOE fournit lePanneau d'alimentation CA série HJPcomme solution de service de station de niveau supérieur.
Avec une expérience en fabrication remontant à2008, une base de production de Wenzhou,OIN 9001/14001/45001systèmes de gestion et une gamme plus large de produits d'alimentation électrique et d'appareillage basse tension, HAGOE propose une personnalisation technique et une assistance OEM aux acheteurs de projets nationaux et internationaux.
La valeur nominale doit être basée sur la liste de charge réelle, le courant de fonctionnement maximum, l'extension future, la capacité du câble et la coordination de la protection, et pas simplement sur la charge totale connectée. HAGOE peut configurer le disjoncteur entrant, le jeu de barres et les circuits sortants selon vos besoins.SLDet les exigences de charge du projet.
Oui. HAGOE configure le panneau selon le projetSLD, liste de chargement, espace d'installation et spécifications techniques. Dimensions du boîtier, valeurs nominales des disjoncteurs, circuits de sortie, entrée de câble, compteurs,SPD, RCCBet les modules de communication peuvent être personnalisés.
Le pouvoir de coupure du disjoncteur doit correspondre au courant de court-circuit présumé au point d'installation. Les configurations typiques peuvent utiliser4kA, 6kAou10 kAdisjoncteurs, mais la sélection finale doit être confirmée à partir des exigences de conception électrique et de protection du projet.
Le boîtier de panneau CA est principalement conçu pour la distribution CA régionale et terminale basse tension dans les usines, les bâtiments, les systèmes de télécommunications et UPS. LeSérie HJPse positionne comme un système d'alimentation CA station-service pour les sous-stations et les installations industrielles, avec des fonctions telles que le transfert double source et la distribution station-service.
Oui. LeXL-21peut être configuré avecSPD, RCCB, les compteurs d'énergie et leHAGOE HG-ZJmodule de surveillance.RS485/MODBUSla communication est disponible pour connecter les données électriques àGTC, SCADAou d'autres systèmes de surveillance.
Oui, sous réserve des conditions électriques et mécaniques de l'armoire existante. HAGOE peut évaluer les dimensions d'origine, les spécifications du disjoncteur, les positions d'entrée des câbles, la quantité de circuits etSLDpour déterminer si un remplacement direct ou une armoire modifiée est nécessaire.
Les systèmes de gestion de fabrication de HAGOE sont certifiés pourISO 9001:2015, ISO 14001:2015etISO 45001:2018. Les composants électriques individuels peuvent également être sélectionnés avec lesCertification CCC. La certification du panneau complet doit être confirmée en fonction de la configuration réelle.
Pour un devis précis, veuillez fournir la tension/fréquence du système,SLD, liste de charge, capacité entrante, exigences du circuit sortant, méthode d'installation, indice de protection IP et marques de composants préférées. HAGOE peut alors préparer la configuration, les dessins, la nomenclature et le devis appropriés.
