À mesure que les réseaux 5G se développent vers une capacité plus élevée, une couverture plus large et une infrastructure plus distribuée, une alimentation fiable est devenue un élément essentiel de la performance des sites de télécommunications. Le5GPanneau d'alimentation CC extérieurdepuisHAGOÉest conçu pour fournir une solution d'alimentation extérieure intégrée qui combine la conversion de puissance CC, la distribution CA/CC, la gestion de la batterie, la surveillance, la gestion thermique et la protection dans une seule armoire.
Un site de télécommunications moderne a besoin de plus qu’une armoire de distribution électrique classique. Les équipements 5G extérieurs doivent fonctionner en continu face aux changements de température, à l’humidité, à la poussière, aux surtensions, au vieillissement de la batterie, à l’espace d’installation limité et aux exigences de maintenance à distance. Un panneau d'alimentation CC extérieur 5G intégré peut relever ces défis en combinant plusieurs fonctions de gestion de l'alimentation dans un système extérieur coordonné.

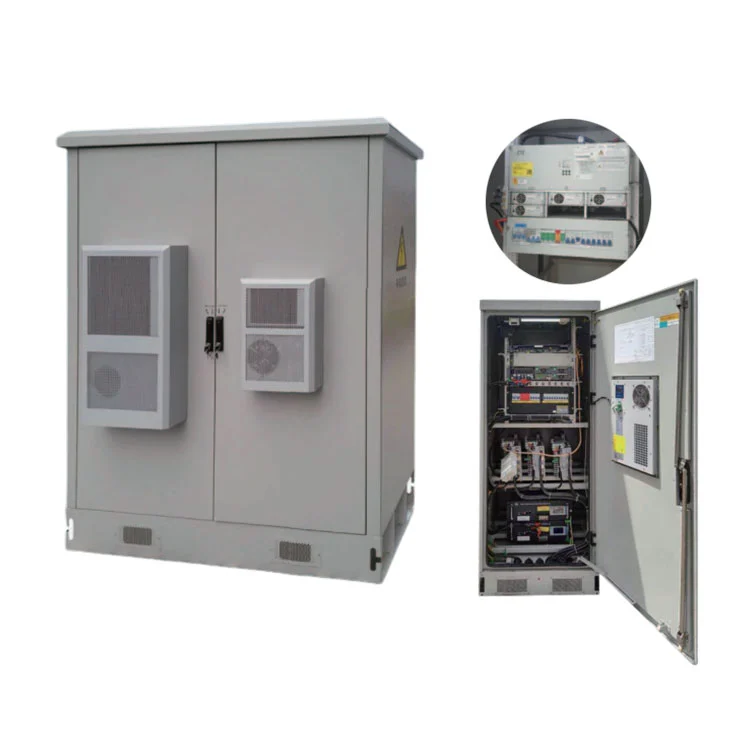

La série H5GY de HAGOE est une solution d'alimentation 48 V CC intégrée pour l'extérieur, conçue pour les stations de base 5G et 4G, les réseaux FTTx, les équipements de communication de données, les réseaux d'accès et les sites de télécommunications sans surveillance. Le système prend en charge les configurations 200 A et 300 A, la protection de l'armoire IP55, plusieurs interfaces de communication, la gestion de la batterie, la surveillance et les arrangements de distribution personnalisables.
L’infrastructure 5G dépend d’un grand nombre de sites de communication répartis dans les villes, les zones industrielles, les réseaux de transport, les zones commerciales et les emplacements éloignés. Contrairement aux salles d’équipement intérieures, les sites de télécommunications extérieurs sont directement exposés aux conditions environnementales qui peuvent affecter les performances des équipements électriques et des batteries.
Une architecture d’alimentation extérieure fiable doit donc relever plusieurs défis simultanément :
Pour ces raisons, une armoire d'alimentation intégrée peut s'avérer plus pratique que l'assemblage de plusieurs composants indépendants de gestion de l'alimentation sur chaque site de télécommunications.
Un panneau d'alimentation CC extérieur 5G est un système d'alimentation de télécommunication extérieur conçu pour fournir, distribuer, surveiller et protéger l'alimentation CC des équipements de communication. Selon la configuration du projet, l'armoire peut combiner une distribution AC/DC, des modules redresseurs, des systèmes de batteries, des fonctions de surveillance, une gestion thermique et une protection contre les surtensions.
La série HAGOE H5GY utilise une architecture d'armoire intégrée destinée aux sites de communication 5G et 4G. Son architecture d'alimentation 48 V CC peut être configurée en fonction des exigences réelles des équipements de télécommunications au lieu de s'appuyer sur une seule configuration fixe.
Cette approche est particulièrement utile pour les entrepreneurs en télécommunications, les sociétés EPC, les distributeurs et les intégrateurs de systèmes qui doivent équilibrer la capacité électrique, les exigences de sauvegarde, les dimensions des armoires, les conditions environnementales et les exigences de surveillance à distance.
Au lieu d'installer des armoires séparées pour chaque fonction de gestion de l'énergie, un système extérieur intégré peut rassembler les principaux composants dans un boîtier coordonné. Cela peut simplifier l’installation, améliorer l’utilisation de l’espace et rendre la maintenance au niveau du site plus simple.
Les équipements de télécommunications s'appuient généralement sur des architectures d'alimentation CC, ce qui fait d'une sortie CC stable une considération essentielle pour les stations de base et les nœuds de communication. La série H5GY peut intégrer des composants d'alimentation 48 V CC, des modules redresseurs, une distribution CA/CC, des systèmes de batterie et des modules de surveillance selon les exigences du projet.
Les armoires de télécommunications extérieures doivent être conçues différemment des panneaux électriques intérieurs. La série H5GY fournit une configuration d'armoire extérieure IP55 pour aider à protéger les composants électriques internes d'une exposition environnementale courante.
La batterie de secours permet aux équipements de télécommunications de continuer à fonctionner pendant certaines interruptions de courant. L'architecture de surveillance intégrée peut prendre en charge le calcul de la capacité de la batterie, la compensation de température, les tests de batterie en ligne, la régulation automatique de la tension et la limitation du courant.
La gestion de la chaleur est importante car l’électronique de puissance et les batteries peuvent réagir différemment à la température. La série H5GY utilise une technologie d'isolation des conduits d'air entre le compartiment de l'équipement et le compartiment de la batterie pour aider à réduire l'effet de la chaleur générée par l'électronique de puissance sur la zone de la batterie.
Les opérateurs de télécommunications modernes ont de plus en plus besoin d'un accès à distance aux informations sur le système électrique. Selon la configuration sélectionnée, le système prend en charge les interfaces de communication RS232, RS485, TCP/IP, RJ45 et à contact sec. Les protocoles de communication CDT, Modbus et IEC 61850 peuvent également être configurés en option.
Le système peut être configuré avec une mémoire de grande capacité capable de stocker plus de 500 000 enregistrements historiques de défauts et de fonctionnement. Cela peut fournir des informations utiles pour l’analyse de maintenance et le dépannage.
Le choix d'une armoire électrique de télécommunications doit être basé sur les calculs de charge réels et les exigences du site plutôt que sur la seule capacité de l'armoire. Les spécifications suivantes illustrent l'architecture configurable disponible pour le système HAGOE.
| Élément de configuration | Paramètre technique | Configuration |
|---|---|---|
| Type de système | Système d'alimentation CC intégré extérieur | Architecture standard |
| Options de capacité | 200A / 300A | Dépend du projet |
| Protection extérieure | IP55 | Protection d'armoire standard |
| Tension d'entrée | C.A. 380 V ±20 % | Standard |
| Fréquence nominale | 50Hz ±10% | Standard |
| Communication | RS232 / RS485 / TCP/IP / Contact sec | Configurable |
| Modules de chargement | 10A, 20A, 30A ou autres configurations spécifiées | Requis |
| Inspection de la batterie | Jusqu'à 4 modules | Requis |
| Surveillance de la batterie | Jusqu'à 32 modules | Facultatif |
| Module onduleur | 1K/2K/3K/5K | Facultatif |
| Taille de l'armoire | 800 × 600 × 2260 mm ou 2360 mm | Personnalisable |
La quantité finale du redresseur, la capacité de la batterie, la disposition des disjoncteurs, la configuration des entrées/sorties et la durée de la sauvegarde doivent être confirmées par les calculs de charge du projet avant l'achat.
La principale application est l’infrastructure cellulaire extérieure. Une armoire d'alimentation CC extérieure centralisée peut assurer la conversion de puissance, la batterie de secours, la distribution et la surveillance des équipements de communication.
Les réseaux d'accès fibre comprennent souvent de nombreux nœuds de communication distribués. Une armoire extérieure intégrée peut combiner la conversion d'énergie, l'alimentation de secours, la surveillance et la distribution dans une solution compacte.
Les équipements de communication et d'accès nécessitant une source d'alimentation CC centralisée peuvent bénéficier d'une surveillance à distance, d'une gestion de la batterie et d'une distribution configurable.
Les sites distants peuvent être difficiles et coûteux à inspecter fréquemment. La protection extérieure, la surveillance de l'environnement, la gestion des batteries et la communication à distance contribuent à réduire la dépendance à l'égard d'une inspection manuelle continue.
Lorsque les sites 3G ou 4G existants sont mis à niveau vers la 5G, le système électrique devra peut-être répondre à des exigences de charge plus élevées ou différentes. Une armoire d'alimentation CC configurable permet aux ingénieurs d'évaluer ensemble le nouveau profil de charge, les exigences en matière de batterie et l'agencement de distribution.
Pour les opérateurs de télécommunications, les entrepreneurs EPC et les intégrateurs de systèmes, la sélection du bon système nécessite plus que la simple comparaison de l'ampérage nominal. Cinq facteurs clés doivent être évalués avant de passer une commande.
Déterminez la charge de fonctionnement continue et envisagez une expansion future. Cela permet de déterminer si une configuration de 200 A, 300 A ou une autre est appropriée.
La capacité de la batterie doit être calculée en fonction de la charge réelle, de la durée de sauvegarde requise, des caractéristiques de la batterie et des conditions de fonctionnement locales.
Identifiez le nombre requis de circuits CA et CC, les positions des disjoncteurs, les groupes d'entrées/sorties et les exigences de mise hors tension par étapes.
Confirmez si la plateforme de gestion de site existante nécessite TCP/IP, RS485, RS232, des contacts secs, Modbus ou une autre méthode de communication.
La température ambiante, l'humidité, le rayonnement solaire, l'emplacement d'installation, la ventilation et l'accessibilité pour la maintenance doivent tous être pris en compte lors de la sélection du système.
Un processus de sélection basé sur un projet peut aider à éviter à la fois des systèmes sous-dimensionnés et une capacité d'équipement inutile, améliorant ainsi la valeur globale de l'investissement.
HAGOÉ Electric Technology Co., Ltd. est engagée dans la fabrication d'équipements électriques depuis 2008, avec une couverture de produits s'étendant aux systèmes d'alimentation CC, UPS/EPS, à la distribution d'énergie, au contrôle d'automatisation, aux équipements électriques à énergie nouvelle et aux systèmes d'alimentation intelligents associés.
Pour les acheteurs internationaux à la recherche d'un fabricant ou d'un fournisseur chinois, le modèle d'ingénierie en usine de l'entreprise peut fournir un processus d'approvisionnement plus intégré couvrant la sélection technique, la fabrication, les tests, la documentation et l'assistance à l'exportation.
HAGOÉ intègre des services de R&D, d'ingénierie, de fabrication, de tests et d'exportation. Ses capacités de production comprennent la fabrication d'armoires, l'assemblage électrique, l'intégration de systèmes de surveillance, la mise en service du système et l'inspection finale.
Selon le produit applicable et la portée de la certification, HAGOE maintient les systèmes de gestion ISO9001, ISO14001 et ISO45001 et possède des certifications notamment CCC, CE, CB et RoHS. La société déclare également plus de 34 brevets nationaux.
Pour les entrepreneurs en télécommunications EPC, les distributeurs et les intégrateurs de systèmes, HAGOE peut prendre en charge la sélection technique, la conception de solutions personnalisées, la préparation de devis, le suivi de la production, la documentation d'inspection, la coordination logistique et la mise en service à distance.
Oui. Les projets de télécommunications diffèrent souvent par les dimensions des armoires, les exigences de charge, la capacité de la batterie, les protocoles de communication, l'architecture de distribution et les conditions environnementales. Une armoire standardisée peut donc nécessiter des ajustements techniques avant son déploiement.
La série H5GY peut être adaptée aux exigences spécifiques d'un projet, notamment :
HAGOÉ fournit également des services OEM et ODM pour les clients internationaux, permettant aux entrepreneurs en télécommunications et aux intégrateurs de systèmes de développer une armoire électrique autour des spécifications de leur projet plutôt que d'adapter leur projet à une configuration standard rigide.
Il est utilisé pour fournir, distribuer, surveiller et protéger l'alimentation CC pour les infrastructures de télécommunications extérieures telles que les stations de base 5G et 4G, les réseaux FTTx, les réseaux d'accès et les équipements de communication de données.
La série HAGOE H5GY prend en charge les configurations 200A et 300A. La capacité finale doit être sélectionnée en fonction de la charge CC réelle, des besoins d'extension futurs et des besoins de batterie de secours.
Oui. L'architecture du système prend en charge un compartiment de batterie et des fonctions de gestion de batterie. Le type, la capacité et la quantité de batterie doivent être déterminés en fonction de la durée de sauvegarde requise et de la charge du projet.
Oui. Selon la configuration, le système peut prendre en charge les interfaces TCP/IP, RS485, RS232, RJ45 et à contact sec. Des protocoles de communication supplémentaires tels que Modbus peuvent également être configurés.
La série H5GY utilise une configuration de protection d'armoire extérieure IP55, aidant le système à répondre aux exigences environnementales des installations de télécommunications extérieures.
Oui. HAGOE prend en charge la personnalisation OEM et ODM couvrant la structure de l'armoire, la configuration électrique, les interfaces de surveillance, la marque, l'emballage et la documentation technique associée.
HAGOÉ fournit une documentation d'installation en anglais, des conseils techniques à distance, une assistance à la mise en service, une formation à l'exploitation et un dépannage à distance. Le soutien à des projets plus importants peut être coordonné en fonction des exigences du projet.
HAGOÉ est un fabricant basé à Wenzhou, Zhejiang, en Chine. Créée en 2008, l'entreprise intègre des services de R&D, de fabrication, de tests, de vente et d'exportation.
Une infrastructure électrique fiable est fondamentale pour maintenir des services de communication 5G stables. Un correctement conçuPanneau d'alimentation CC extérieur 5Gpeut combiner la conversion d'énergie, la distribution, la batterie de secours, la surveillance, la gestion environnementale et la protection dans une solution extérieure coordonnée. Cette approche intégrée peut simplifier le déploiement sur site tout en répondant aux exigences de fiabilité des réseaux de télécommunications modernes.
Avec une capacité configurable, une protection extérieure IP55, une gestion de la batterie, une communication à distance, une distribution personnalisable et un support technique orienté projet, la série H5GY de HAGOE offre une option pratique pour les opérateurs de télécommunications, les entrepreneurs EPC, les distributeurs et les intégrateurs de systèmes. Si vous envisagez un nouveau site 5G, la mise à niveau d'un réseau de télécommunications existant ou l'achat d'un système d'alimentation CC extérieur personnalisé auprès d'un fabricant chinois,Contactez-nouspour discuter de vos exigences de charge, de l'autonomie de la batterie, de la configuration de l'armoire, du protocole de communication et des spécifications du projet avec l'équipe d'ingénierie HAGOE.
