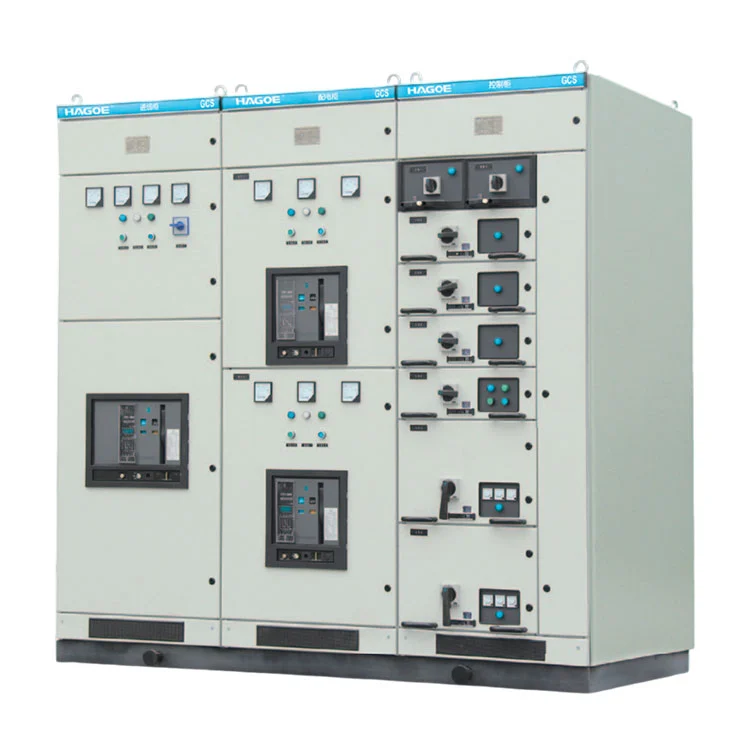

Appareillage basse tension GCS

L’appareillage basse tension GCS est plus qu’une armoire de distribution basse tension conventionnelle. Il s'agit d'un système d'appareillage complet développé pourapplications de distribution de grande capacité, multicircuits et hautement automatisées.

Dans les grandes centrales électriques, les installations pétrochimiques, les lignes de production métallurgique et les immeubles de grande hauteur, le système basse tension peut être nécessaire pour gérer la distribution d'énergie entrante, les alimentations sortantes, le contrôle centralisé des moteurs et la compensation de puissance réactive au sein de la même infrastructure électrique.

GCS utilise des unités fonctionnelles débrochables pour organiser différentes fonctions électriques dans une disposition d'armoire structurée, permettant aux circuits d'être configurés en fonction des besoins réels de la charge.

Avec courant nominal jusqu'à4000A, GCS est particulièrement adapté aux grands systèmes de distribution basse tension plutôt qu'à la seule distribution conventionnelle auprès des utilisateurs finaux.

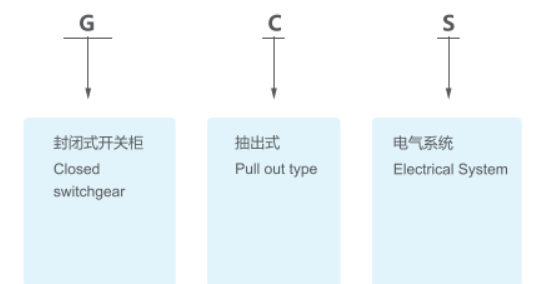

Définition du modèle

Trois fonctions électriques principales dans un seul système

GCS peut être configuré autour de trois fonctions électriques majeures :

Distribution d'énergie basse tension
Utilisé pour l'alimentation entrante, la distribution de jeux de barres et plusieurs circuits d'alimentation sortants.

Contrôle centralisé du moteur
Conçu pour le contrôle centralisé des machines de production, des pompes, des ventilateurs, des compresseurs et autres charges de moteurs industriels.

Compensation de puissance réactive
Des fonctions de compensation réactive peuvent être intégrées selon la conception du système pour prendre en charge la gestion du facteur de puissance et une utilisation plus efficace de l'énergie électrique.

Pour les installations industrielles hautement automatisées, GCS peut également être configuré pour une intégration d’interface avec des ordinateurs de supervision, des automates programmables et d’autres systèmes de contrôle, permettant ainsi à l’appareillage de fonctionner dans le cadre d’une architecture d’automatisation industrielle plus large.

Architecture débrochable pour les systèmes à haute densité de circuits

GCS utilise unarchitecture basse tension débrochable, permettant d'agencer les unités fonctionnelles selon le schéma de répartition.

Les grands projets industriels peuvent nécessiter plusieurs circuits avec des valeurs nominales et des fonctions différentes au sein de la même gamme d'appareillages de commutation. Avec une configuration complètement fixe, la maintenance des circuits, la modification du système et l'entretien des équipements peuvent devenir plus restrictifs.

GCS organise les circuits à travers des unités fonctionnelles débrochables, créant un agencement plus structuré pour les fonctions de distribution, de contrôle et de protection.

Cette architecture est particulièrement adaptée pour :

Systèmes de distribution multi-alimentations

Applications MCC centralisées

Grands projets d'automatisation industrielle

Systèmes de production nécessitant une maintenance efficace des équipements

Conçu pour les systèmes électriques industriels automatisés

GCS est particulièrement adapté aux systèmes de distribution nécessitant des interfaces informatiques et des niveaux d’automatisation plus élevés.

Les systèmes électriques industriels modernes nécessitent plus qu’une simple distribution d’énergie. Les opérateurs peuvent également avoir besoin d'accéder à l'état de fonctionnement, aux paramètres du circuit et aux informations de contrôle. L’appareillage basse tension doit donc s’interfacer efficacement avec l’architecture de contrôle industrielle plus large.

En fonction des exigences du projet, GCS peut intégrer des composants de mesure, de protection et de contrôle appropriés et s'interfacer avec des automates, des systèmes de supervision ou des ordinateurs industriels.

Cette combinaison de distribution d'énergie et de contrôle rend le GCS adapté aux industries à production continue telles que la pétrochimie, la métallurgie, la production d'électricité et la fabrication textile.

Paramètre technique

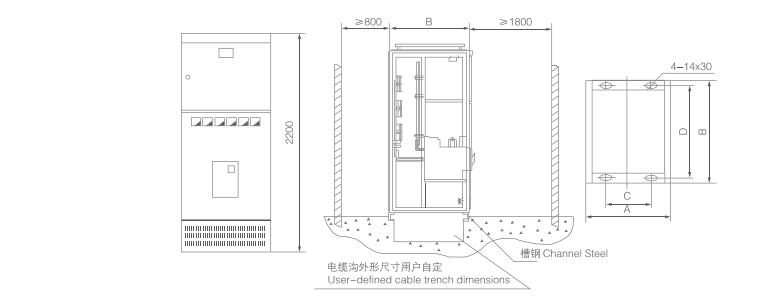

Schéma d'installation

Appareillage de commutation basse tension GCS par rapport à GCK

GCS et GCK utilisent tous deux des architectures débrochables, mais leurs applications d'ingénierie typiques sont différentes.

GCK est couramment utilisé pourdistribution basse tension industrielle et contrôle moteur, en mettant l'accent sur les applications PC et MCC.

GCS est plus orienté verssystèmes de distribution basse tension de grande capacité, haute densité et hautement automatisés. Avec un courant nominal allant jusqu'à 4 000 A, il est conçu pour les applications intégrées impliquant une distribution à grande échelle, un contrôle centralisé des moteurs et une compensation de puissance réactive.

La sélection des produits doit donc prendre en compte :

Capacité du système → Nombre de circuits entrants/sortants → Charges du moteur → Exigences d'automatisation → Compensation réactive → Espace d'installation → Exigences de maintenance

Industries applicables

Centrales électriques

Le GCS peut être utilisé dans les systèmes d'alimentation auxiliaire basse tension des centrales électriques, fournissant une distribution et un contrôle centralisés des équipements auxiliaires, des charges de moteur et d'autres charges basse tension.

Installations pétrochimiques

Les installations pétrochimiques impliquent généralement un fonctionnement continu et des niveaux élevés d’automatisation. GCS peut être appliqué à la distribution d’énergie et au contrôle centralisé des moteurs dans ces environnements.

Métallurgie et Industrie Lourde

Pour les grandes lignes de production et les charges de moteurs de grande puissance, GCS fournit une solution structurée pour la distribution basse tension multicircuit et le contrôle centralisé.

Immeubles de grande hauteur

GCS peut être intégré aux systèmes de distribution basse tension des grands bâtiments pour une distribution centralisée de l'électricité, de l'éclairage et d'autres charges basse tension.

Normes de conception et conformité

Le système GCS est conçu conformément aux normes applicables en matière d'appareillage de commutation et de contrôle basse tension, notamment :

• CEI 439-1 — Appareillage de commutation et de contrôle basse tension
• GB/T 7251 — Appareillage de commutation et de contrôle basse tension
• ZBK 36001 — Appareillage complet débrochable basse tension
• GB/T 7251.12-2013

Les normes de projet applicables, la configuration des composants et les exigences de test peuvent être définies en fonction du marché cible et des spécifications techniques du projet.

Contrôle de qualité

HAGOE exploite la production sousISO9001, ISO14001 et ISO45001systèmes de gestion et applique un contrôle de qualité basé sur les processus à l’équipement électrique complet.

Les principales étapes du contrôle qualité de GCS comprennent :

Qualité des composants : Vérification des modèles de composants, des calibres et de l'appariement des circuits d'entrée, de sortie, de contrôle et de protection.

Fabrication d'armoires: Contrôle de la précision de la découpe laser, du pliage CNC et de l'assemblage des armoires.

Système de jeu de barres: Vérification des spécifications du jeu de barres, des connexions, de la qualité de l'installation et des exigences d'isolation.

Unités fonctionnelles: Inspection de l'ensemble de l'unité débrochable, de la structure mécanique et des connexions électriques.

Contrôle secondaire: Inspection du câblage de commande, des bornes, des circuits de mesure et de signal.

Tests en armoire complète: Inspection avant livraison et tests de performances électriques selon les exigences applicables du projet.

FAQ

À quoi sert l’appareillage basse tension GCS ?

GCS est principalement utilisé pour la distribution d'énergie basse tension, le contrôle centralisé des moteurs et la compensation de puissance réactive dans les centrales électriques, les installations pétrochimiques, la métallurgie, les usines textiles, les immeubles de grande hauteur et d'autres applications industrielles.

Quel est le courant nominal maximum du GCS ?

Le GCS peut être configuré avec un courant nominal allant jusqu'à 4 000 A, le calibre final étant déterminé par la conception de l'arrivée, du jeu de barres et du départ.

Quelles tensions nominales sont disponibles ?

Le système est conçu pour les systèmes CA basse tension 380 V, 400 V et 660 V avec des fréquences nominales de 50 Hz ou 60 Hz.

Le GCS peut-il être utilisé pour le contrôle du moteur ?

Oui. GCS peut être configuré avec des unités fonctionnelles liées au MCC pour le contrôle, la distribution et la protection centralisés des moteurs industriels.

Le GCS peut-il inclure une compensation de puissance réactive ?

Oui. Des fonctions de compensation de puissance réactive peuvent être intégrées en fonction des exigences de conception du projet et de gestion du facteur de puissance.
