Panneau d'alimentation CC HAGOE GZDWfournit une alimentation auxiliaire CC fiable pour les sous-stations, les centrales électriques et les systèmes industriels, avec une sortie 110 V/220 V, une charge modulaire et une surveillance intelligente.
Panneau d'alimentation CC HAGOE GZDWest un système d'alimentation auxiliaire CC intégré conçu pour les sous-stations, les centrales électriques, les installations industrielles et les infrastructures électriques critiques. Développé parHAGOE Technologie Électrique Co., Ltd., un fabricant d'équipements d'alimentation électrique établi en2008, leSérie GZDWcombine la conversion AC/DC, la gestion de la charge de la batterie, la distribution DC, la surveillance de l'isolation et la supervision intelligente du système dans une seule armoire.
Contrairement à une simple armoire de chargeur CC, leSystème GZDWest conçu comme une solution complète d’alimentation en courant continu. Il fournit une alimentation CC stable pour la protection des relais, le fonctionnement des appareillages de commutation, les équipements d'automatisation, les systèmes de communication et autres circuits secondaires qui nécessitent une disponibilité continue de l'alimentation.
Le système prend en charge plusieurs configurations de batterie, notamment :
Panneau d'alimentation CC au plomb GZDW
Panneau d'alimentation CC au lithium GZDW
Panneau d'alimentation CC Ni-Cd GZDW
Il est également configurable commeArmoires de chargeur 48 V CC, Armoires de chargeur 110 V CCetArmoires de chargeur 220V DCselon les exigences de tension des différentes applications.
Avec des unités de recharge modulaires, une surveillance intelligente et de multiples options de communication, leSérie GZDWfournit une plate-forme d'alimentation CC flexible pour les projets EPC nationaux et étrangers.
Dans les sous-stations modernes et les systèmes électriques industriels, la fiabilité de l’alimentation CC affecte directement le fonctionnement des relais de protection, des disjoncteurs et des équipements d’automatisation.
LePanneau d'alimentation CC GZDWintègre les sections fonctionnelles suivantes :
Entrée CA et redressement
Le système convertitAC380Vpuissance d'entrée en sortie CC stable via des modules de charge à haut rendement. Plusieurs modules de charge peuvent fonctionner en parallèle pour améliorer la redondance et la flexibilité de la maintenance.
Chargement et gestion de la batterie
Le système prend en charge la charge flottante, l'égalisation des fonctions de charge et de gestion de la batterie. Différents types de batteries peuvent être sélectionnés en fonction des exigences du projet, notamment les batteries au plomb, au lithium et au Ni-Cd.
Distribution CC
La sortie CC est distribuée via des circuits d'alimentation indépendants dotés de fonctions de protection et de surveillance, fournissant une alimentation fiable aux équipements secondaires.
Surveillance du système
L'unité de surveillance intelligente enregistre en continu les conditions de fonctionnement, les alarmes et les événements historiques, aidant ainsi les opérateurs à identifier l'état du système et les exigences de maintenance.
LeHG-E5(7 pouces) etHG-E6Les systèmes de surveillance (10,4 pouces) représentent l'évolution de HAGOE des systèmes CC à clé traditionnels aux plates-formes de contrôle tactile industrielles intelligentes.
Le système de surveillance prend en charge différentes architectures de système DC :
Batterie simple avec chargeur simple, Batterie simple avec chargeurs doubles, Batteries doubles avec chargeur simple, Batteries doubles avec chargeurs doubles
L'écran tactile couleur de qualité industrielle offre une interface plus claire pour le fonctionnement, le paramétrage et l'analyse des défauts.
Les principales fonctions de surveillance comprennent :
Surveillance du module de charge, inspection de la batterie, surveillance de l'isolation des branches, surveillance de l'état des commutateurs, enregistrement historique des défauts, gestion des communications
Le système peut stockerplus de 500 000 enregistrements historiques de pannes et de fonctionnement, fournissant un support de données précieux pour l'analyse de la maintenance.
Interfaces de communication disponibles :
RS232
RS485
Ethernet RJ45
Les protocoles de communication facultatifs incluent :
MODBUS
CEI61850
CDT
Prise en charge de différentes exigences d'alimentation CC
LeSérie GZDWpeut être configuré avec différentes technologies de batterie selon les exigences de l'application.

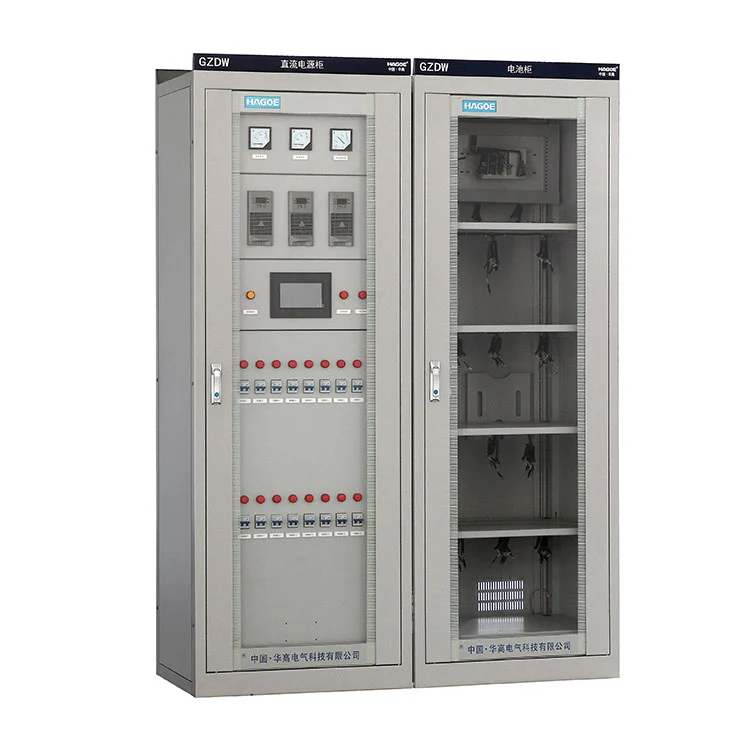

LePanneau d'alimentation CC au plomb GZDWreste une configuration largement utilisée pour les sous-stations conventionnelles et les applications industrielles en raison de sa technologie mature, de ses performances stables et de son avantage en termes de coûts.

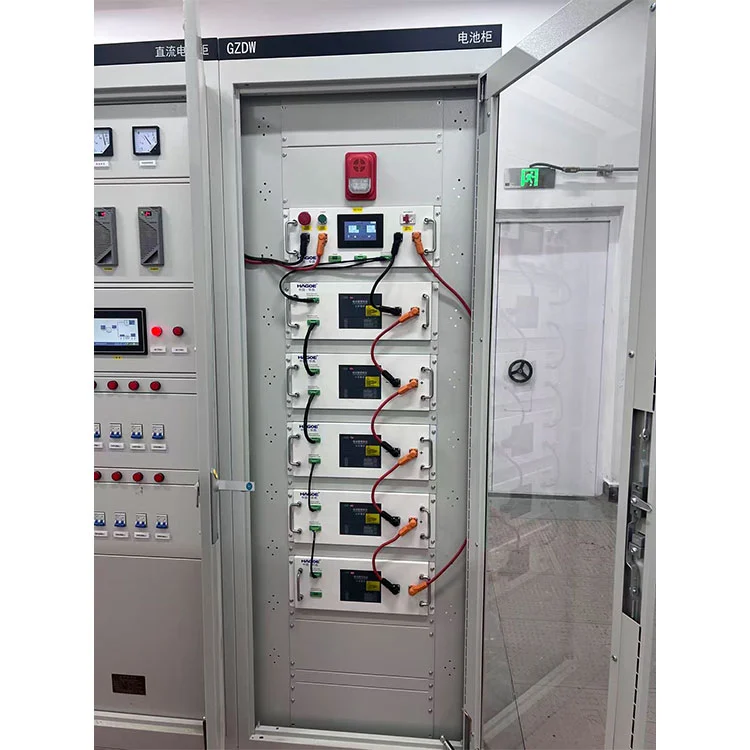

LePanneau d'alimentation CC au lithium GZDWconvient aux projets nécessitant une densité énergétique plus élevée, des besoins de maintenance réduits et un espace d'installation compact.
Système de gestion de batterie (GTC) l'intégration peut être envisagée selon les spécifications du projet.

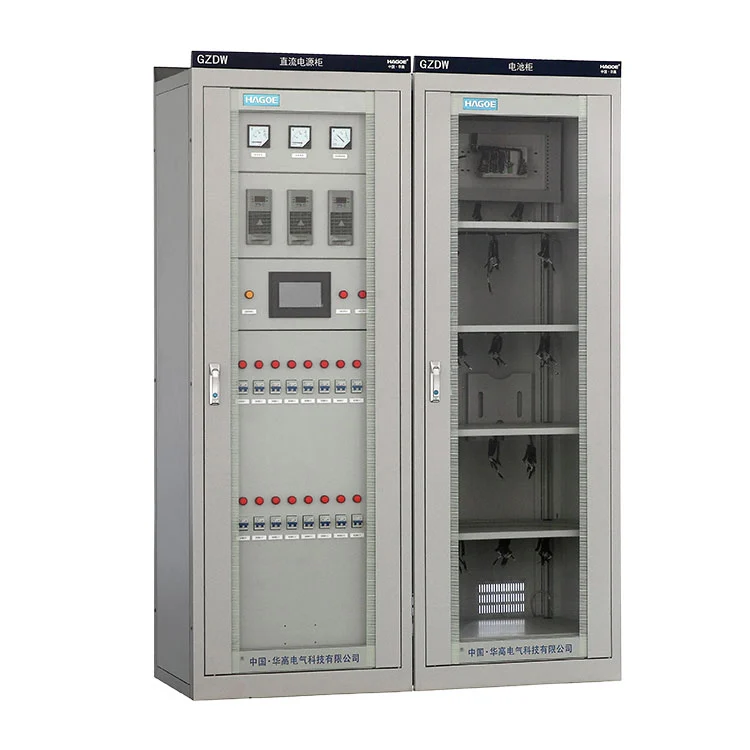

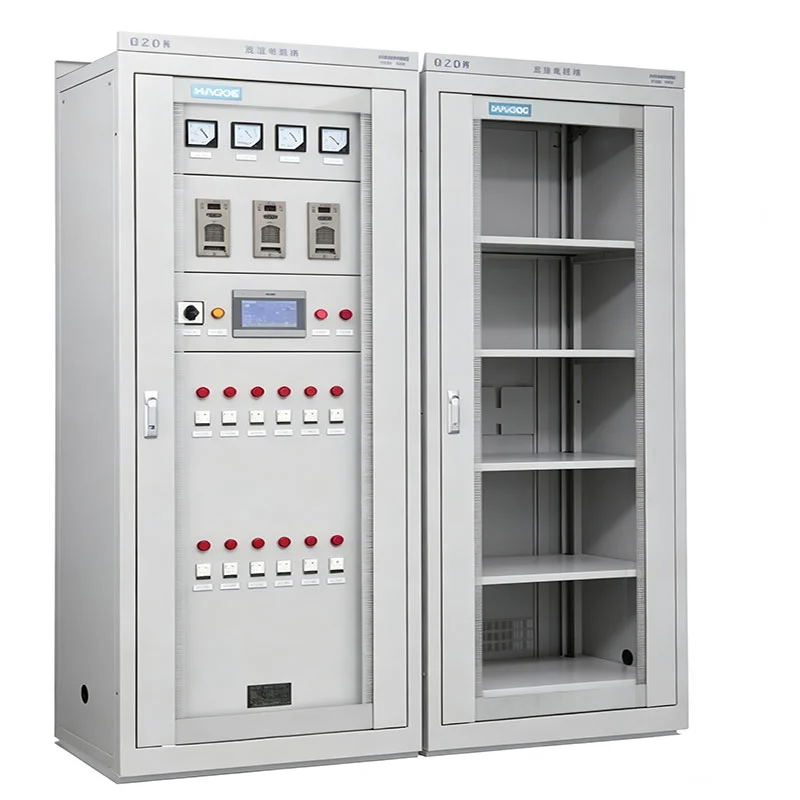

LePanneau d'alimentation CC Ni-Cd GZDWpeut être appliqué dans des environnements exigeants où une large tolérance de température et une longue durée de vie sont des facteurs importants.
HAGOE peut recommander la configuration de batterie appropriée en fonction du niveau de tension, de l'environnement d'installation, des conditions de fonctionnement et des exigences de maintenance.
| Paramètre | Spécification |
|---|---|
| Tension d'entrée nominale | C.A. 380 V ±20 % |
| Fréquence nominale | 50Hz ±10% |
| Tension de sortie nominale | C.C 110 V/C.C 220 V |
| Plage de tension de sortie | 90-130 V CC / 180-260 V CC |
| Modules de chargement | HG-T, HG-Z, HG-F |
| Courant du module de charge | 10A, 20A, 30A ; 5A, 10A, 20A, 30Aselon module |
| Module d'inspection de batterie | HG-X, jusqu'à 4 modules |
| Surveillance de l'isolation des branches | HG-J, jusqu'à 16 modules |
| Module onduleur | HG-N1K, 1K/2K/3K/5K |
| Module de valeur de commutation | HG-K, jusqu'à 16 modules |
| Affichage de surveillance | HG-E57 pouces /HG-E610,4 pouces |
| Interfaces de communication | RS232/RS485/RJ45 |
| Protocoles de communication | MODBUS, IEC61850, CDTfacultatif |
| Documents historiques | Plus de 500 000enregistrements de pannes et de fonctionnement |
| Dimensions de l'armoire | 800 × 600 × 2 260 mm / 2 360 mm |
| Configuration de l'armoire | Dimensions non standards disponibles sur demande |
Pour une configuration spécifique à un projet, la capacité de charge finale, la capacité de la batterie, le nombre de circuits d'alimentation et de modules de surveillance doivent être déterminés à partir de la liste de charges CC et de la conception du système plutôt que sélectionnés uniquement à partir des spécifications nominales de l'armoire.

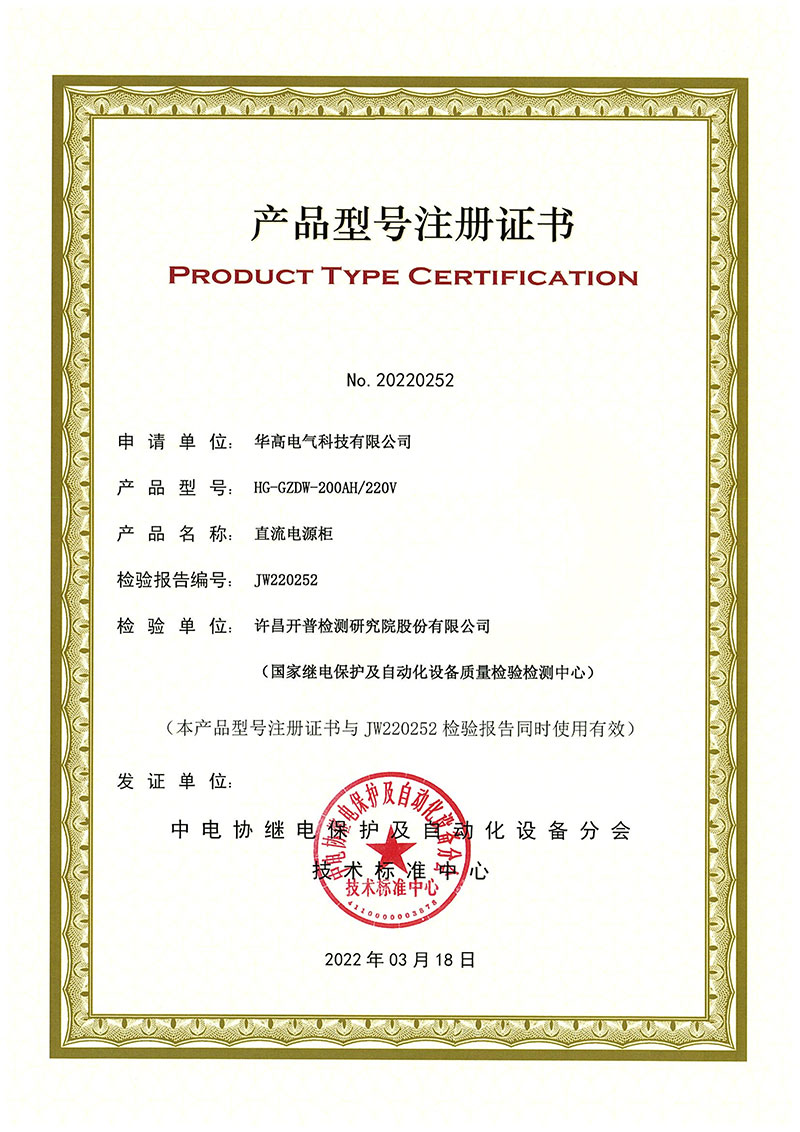

LePanneau d'alimentation HG-GZDW-200AH/220 V CCa été soumis à un essai de type parInstitut d'essais et de recherche Xuchang Kaipu Co., Ltd.L'échantillon de test a été identifié commeAC380V / DC220V / 40A, avec une unité soumise pour test.
Le test a été réalisé à partir de9 mars au 14 mars 2022, sous le rapport n°JW220252. Les tests ont été classés commeessai de type, avec la base de test comprenantDL/T459-2017, Équipement d'alimentation électrique CC, ainsi queGB/T17626.18-2016pour les tests d'immunité aux ondes oscillatoires amorties.
Selon la conclusion du rapport, les éléments testéssatisfait aux exigences des normes d'essai applicables.
| Article | Informations sur le rapport de test |
|---|---|
| Produit | Panneau d'alimentation CC |
| Modèle | HG-GZDW-200AH/220V |
| Exemple de spécification | AC380V / DC220V / 40A |
| Quantité d'échantillon | 1 unité |
| Rapport n° | JW220252 |
| Type d'essai | Essai de type |
| Période d'essai | Du 9 au 14 mars 2022 |
| Norme d'essai | DL/T459-2017 |
| Base de test CEM | GB/T17626.18-2016 |
| Laboratoire d'essais | Institut d'essais et de recherche Xuchang Kaipu Co., Ltd. |
| Conclusion des tests | Les articles testés répondaient aux exigences applicables |
Ce rapport fournitpreuves de tests spécifiques au modèlepour la configuration HG-GZDW-200AH/220V et peut être référencé lors de l'évaluation technique et de l'approvisionnement du projet. Le rapport de test doit être pris en compte avec la configuration actuelle du produit et les exigences techniques spécifiques au projet.
Résumé du rapport de test
Le panneau d'alimentation HG-GZDW-200AH/220 V CC a réussi les tests de type au Xuchang Kaipu Testing and Research Institute Co., Ltd. en mars 2022. Tous les éléments testés répondaient aux exigences du DL/T 459-2017 et du GB/T 17626.18-2016.
Le rapport n° JW220252 est disponible à titre de référence technique et de documentation sur l'approvisionnement du projet.
Construit autour de l'expérience de fabrication d'équipements d'alimentation CC de HAGOE
HAGOE Technologie Électrique Co., Ltd.a été établi en2008à Wenzhou, en Chine, avec une expérience dans la fabrication d'armoires d'alimentation CC, de systèmes d'alimentation intégrés CA/CC, de systèmes UPS, d'appareillages de commutation, de sous-stations et d'assemblages électriques basse tension.

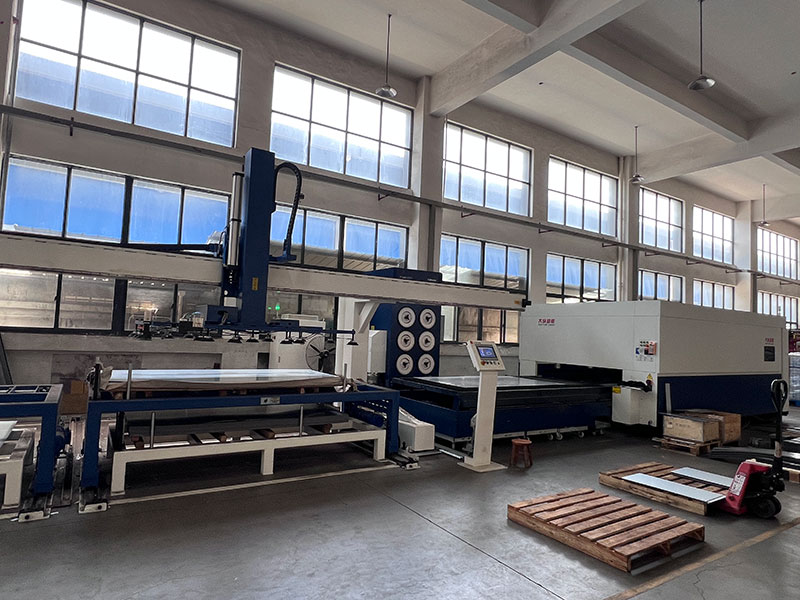

Pour les projets GZDW, la fabrication implique bien plus que l’assemblage d’armoires. Les modules de charge, les composants de surveillance, les dispositifs de protection, le câblage interne et les sections de distribution CC doivent fonctionner comme un seul système coordonné.
Le contrôle qualité de la production couvre les étapes clés notamment :

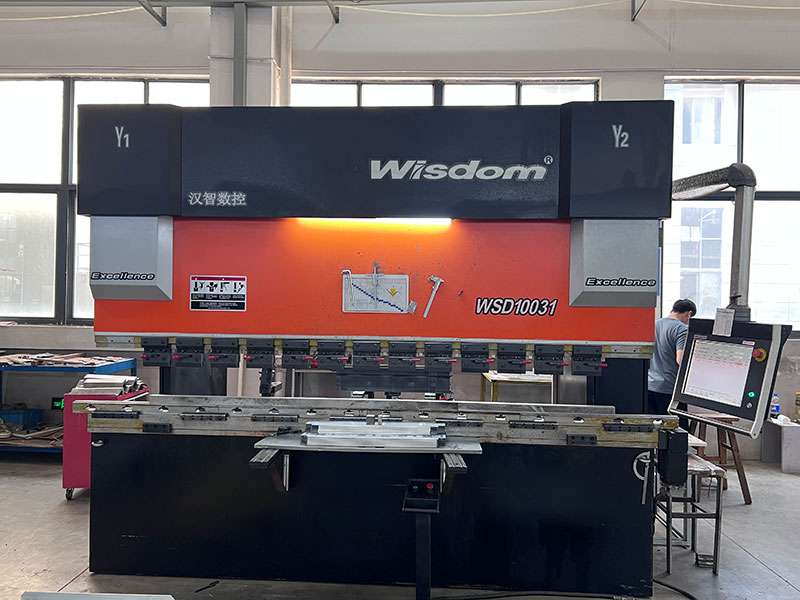

Fabrication et finition d'armoires— Le traitement de la tôle, l'assemblage du boîtier et le traitement de surface sont réalisés conformément aux dessins d'armoires approuvés.
Montage électrique— Les jeux de barres, les modules de charge, les unités de surveillance, les composants de protection et les bornes sont installés conformément à la configuration électrique approuvée.
Vérification du câblage— Le câblage interne, l'identification des bornes et les connexions du circuit sont vérifiés par rapport aux dessins approuvés avant les essais.
Contrôle fonctionnel— Les fonctions de charge, les interfaces de surveillance, les signaux d'alarme, les interfaces de communication et les fonctions de commutation pertinentes sont vérifiées conformément aux exigences du projet.
HAGOE opère sousOIN 9001:2015, OIN 14001:2015etOIN 45001:2018systèmes de gestion certifiés. Le périmètre de fabrication certifié couvre les armoires d'alimentation CC et autres équipements électriques, fournissant une base documentée de gestion de la qualité pour la production du projet.
LeSérie GZDWest principalement destiné aux applications où l'alimentation CC doit rester disponible pour les équipements de protection, de contrôle et auxiliaires.
Le système peut fournir une alimentation de fonctionnement CC pour la protection des relais, le fonctionnement des disjoncteurs, les équipements d'automatisation, la signalisation et d'autres systèmes secondaires.110 V et 220 V CCLes configurations couvrent les exigences courantes de tension continue des sous-stations.
Les usines, les mines, les installations métallurgiques, les usines chimiques et autres sites industriels peuvent utiliser leSystème GZDWcomme alimentation CC dédiée pour les circuits de commande et de protection.
Le transport ferroviaire et d'autres projets d'infrastructure peuvent nécessiter une alimentation CC centralisée pour les équipements de contrôle, de signalisation et de communication. L'architecture de surveillance modulaire permet au système d'être configuré en fonction des exigences du projet.
Pour les applications utilisant des systèmes DC basse tension, HAGOE peut développer des configurations correspondantes telles queArmoires de chargeur 48 V CC, sous réserve de la batterie requise et des spécifications de charge.
La configuration finale de l'application dépend de la charge CC, des exigences d'autonomie de la batterie, de la capacité de charge et du système de protection du projet.
Choisir un fournisseur GZDW ne consiste pas seulement à obtenir une armoire avec la bonne étiquette de tension. Pour un système d'alimentation CC technique, le fournisseur doit comprendre la relation entre le chargeur, la batterie, la distribution CC, la surveillance et l'application sur site.
HAGOE fabrique des alimentations et des équipements électriques depuis près de deux décennies, sa gamme de produits couvrant les systèmes d'alimentation CC et les équipements électriques associés.
LePlateforme GZDWpeut être configuré pour les systèmes de batteries au plomb, au lithium ou au Ni-Cd selon les exigences du projet.
Les modules de charge, la capacité de la batterie, les circuits d'alimentation, les modules de surveillance, les interfaces de communication et les dimensions de l'armoire peuvent être spécifiés en fonction de la conception électrique du client.
LeHG-E5etHG-E6les systèmes de surveillance fournissent une interface intégrée pour la supervision du système, les enregistrements historiques et la communication.
HAGOE peut travailler à partir des SLD des clients, des listes de chargement et des spécifications techniques pour préparer des configurations et une documentation personnalisées pour l'approvisionnement du projet.
HAGOE opère sousOIN 9001, OIN 14001etOIN 45001des systèmes de gestion certifiés, prenant en charge une fabrication contrôlée et des procédures de qualité documentées.
HAGOE Technologie Électrique Co., Ltd.
Créé en 2008, HAGOE est un fabricant professionnel de systèmes d'alimentation CC, d'appareillages basse tension et d'équipements électriques associés. Avec des systèmes de gestion certifiés ISO 9001, ISO 14001 et ISO 45001, HAGOE fournit des solutions d'alimentation fiables pour les sous-stations, les installations industrielles et les projets d'infrastructure dans le monde entier.
LePlateforme GZDWpeut être configuré pourplomb-acide, lithium et Ni-Cdsystèmes de batteries. La sélection de la batterie doit tenir compte de la charge CC, de la durée de sauvegarde requise, de la température ambiante, des conditions de maintenance et des spécifications du projet.
Oui. HAGOE peut fournir des configurations pour différentes exigences du système DC. Les données fournies couvrent spécifiquementDC110V et DC220V, alors queArmoires de chargeur 48 V CCpeut être conçu selon les spécifications de charge et de batterie requises.
Une armoire de chargeur se concentre principalement sur la conversion AC/DC et le chargement de la batterie. LeGZDWest un système d'alimentation CC intégré qui peut combiner des modules de charge, des batteries, une distribution CC, une surveillance de l'isolation, une inspection des batteries, des alarmes et une communication système.
Oui. La capacité de charge, la configuration de la batterie, les circuits d'alimentation, les modules de surveillance, les fonctions de communication et les dimensions de l'armoire peuvent être configurés en fonction du projet.SLD, liste de chargement et exigences techniques.
En fonction de la configuration sélectionnée, le système de surveillance peut superviser les modules de charge, l'état de la batterie, l'isolation des dérivations, les signaux de commutation, les alarmes et les enregistrements de fonctionnement. Il peut également communiquer avec des systèmes externes viaRS232, RS485 ou RJ45interfaces.
Oui.MODBUS, IEC61850 et CDTsont disponibles comme options de protocole de communication. L'interface et le protocole réels doivent être confirmés conformément aux exigences du SCADA ou du système d'automatisation du client.
La capacité de charge doit être déterminée à partir de la charge CC, de la capacité de la batterie, du temps de charge requis et de la redondance du système. HAGOE peut recommander la quantité de module de charge et le courant nominal appropriés après avoir examiné les données de charge CC du projet.
Pour un devis d'ingénierie, les informations les plus utiles comprennent leTension du système CC, liste de charge, type et capacité de la batterie, temps de sauvegarde requis, nombre d'alimentations CC, exigences de surveillance et protocole de communication. UnSLDou les spécifications techniques sont préférables lorsqu'elles sont disponibles.
