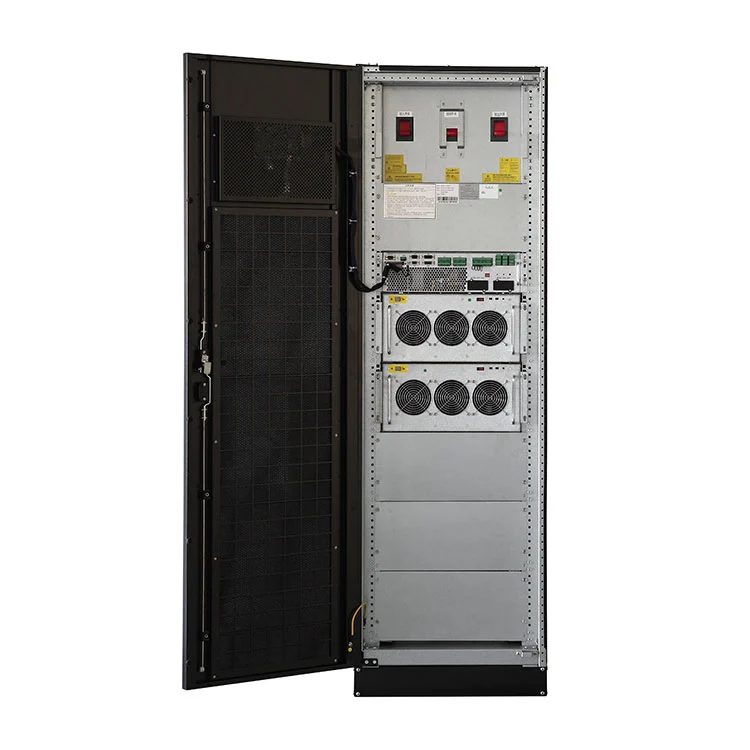

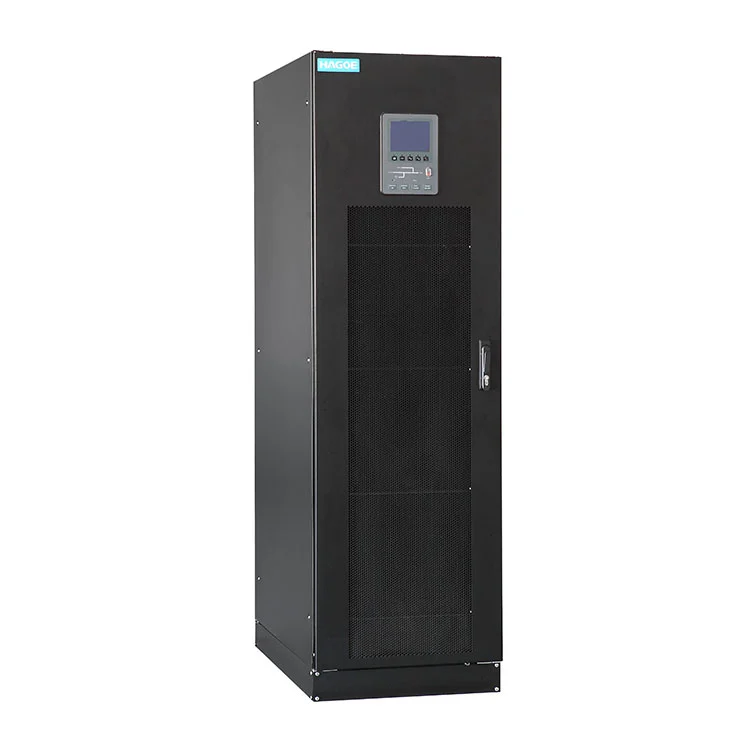

La différence entre unOnduleur modulaireet un onduleur traditionnel de type tour ne se limite pas à la conception de l'armoire. Cela implique une approche différente de la configuration des capacités, de la redondance et de la maintenance.
Un UPS conventionnel est normalement configuré comme une unité de puissance complète. Lorsque la charge augmente, l'utilisateur devra peut-être ajouter un autre système UPS ou remplacer l'unité existante par un modèle plus grand. UNOnduleur modulaireintègre des modules de puissance, des systèmes de contrôle et des fonctions associées dans une architecture extensible, permettant de configurer la capacité en fonction de la charge actuelle et du plan d'expansion futur.
Pour les centres de données et les salles de communication, cela peut modifier l'approvisionnement UPS en passant du dimensionnement de l'ensemble du système pour une demande maximale future au début à une augmentation progressive de la capacité à mesure que la charge réelle augmente.
Alimentation UPS modulairecombine les caractéristiques techniques des systèmes UPS traditionnels de type tour avec les exigences de modularisation des centres de données et des salles d'équipement modernes. Il adopteTechnologie de contrôle numérique DSPet unConception modulaire redondante N+X, permettant aux utilisateurs de configurer le système de manière flexible en fonction des exigences de charge réelles. Un seul module offre une capacité de20KVA, tandis qu'une capacité allant jusqu'à200KVA par armoirepeut être réalisé en connectant plusieurs modules en parallèle.
Tout en réalisant une conception modulaire, le système améliore considérablement la fiabilité, l'applicabilité et la maintenabilité des équipements électriques critiques, ce qui en fait un choix approprié pour diverses industries ayant des exigences d'alimentation électrique de haute fiabilité.
| Catégorie | Paramètre | Spécification |
|---|---|---|
| Modèle | Modèle | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Entrée principale | Tension d'entrée | 380 VCA / 400 VCA / 415 VCA |
| Fréquence d'entrée | 50/60Hz | |
| Facteur de puissance | >0,99 | |
| Taux de distorsion actuel | THDi <3 % | |
| Plage de tension | -40%~+25%; -40 %~-20 % avec réduction de fréquence linéaire | |
| Gamme de fréquences | 40 à 70 Hz | |
| By-pass | Tension de dérivation | 380 VCA / 400 VCA / 415 VCA |
| Plage de tension | -20%~+15% | |
| Capacité de surcharge | 135%, travail à long terme | |
| Capacité de surcharge | 135 % à 150 %, 6 minutes | |
| Capacité de surcharge | Charge >150%, temps de travail<100ms | |
| Sortir | Tension de sortie | 380 VCA / 400 VCA / 415 VCA |
| Précision de tension | ±1%(charge équilibrée);±1,5%(charge déséquilibrée) | |
| Taux de distorsion de tension | THD <1,5%(charge linéaire);THD <5 %(charge non linéaire) | |
| Facteur de puissance | 0.8 | |
| Précision triphasée | 120°±0,5° | |
| Rapport de valeur maximale | 3:1 | |
| Capacité de surcharge | 110%, 1 heure, passer en bypass | |
| Capacité de surcharge | 125%, 10 min, passer en bypass | |
| Capacité de surcharge | 150%, 200 ms, passer en bypass | |
| Capacité de surcharge | >150%,200 ms, passer en mode contournement | |
| Système | Efficacité du système | Module normal :95% |
| Efficacité du système | Module économique :98% | |
| Efficacité de la batterie | 95% | |
| Afficher | LCD + LED, écran tactile + clavier | |
| Niveau de protection | IP20 | |
| Interface de communication | RS232, RS485, contact sec, carte SNMP, EPO, interface générateur | |
| Mode de connexion | Prise en charge de la connexion supérieure et inférieure | |
| Température de fonctionnement | 0–40°C | |
| Température de stockage | -25–70°C | |
| Humidité relative | 0 à 95 %(pas de condensation) | |
| Bruit | <55dB | |
| Batterie | Tension de la batterie | ±240 VCC(32 à 44 sections peuvent être définies) |
| Configuration de la batterie | 20 % de puissance du système | |
| Tolérance de tension de la batterie | ±1% | |
| Poids | Module d'alimentation | 10KVA :20 kg |
| Module d'alimentation | 15KVA :21 kg | |
| Module d'alimentation | 20KVA :25 kg | |
| Module d'alimentation | 25KVA :30 kg | |
| Module d'alimentation | 30KVA :34 kg | |
| Taille | Armoire 6 modules | 600 × 900 × 1600 mm |
| Armoire 10 modules | 600 × 900 × 2000 mm | |
| Module d'alimentation | 440 × 590 × 134 mm(10KVA/15KVA/20KVA) | |
| Poids de l'armoire | Armoire 6 modules | Modèle : HM060-10, HM090-15, HM120-20 ;150 kg |
| Armoire 10 modules | Modèle : HM100-10, HM150-15, HM200-20 ;180 kg |
L'un des principaux avantages d'un UPS modulaire est que la capacité de l'UPS peut suivre les besoins réels de la charge.
Par exemple, une salle des machines nouvellement construite peut avoir une charge initiale relativement faible, mais pourrait ajouter des serveurs, des systèmes de stockage, des équipements réseau ou d'autres charges informatiques à l'avenir. Grâce à une architecture modulaire, la configuration de l'onduleur peut être étendue en fonction de la croissance réelle du projet plutôt que d'acheter la totalité de la capacité future au début.
Pour les charges critiques, la sélection d'un onduleur ne consiste pas seulement à répondre à la capacité requise. Le système doit également déterminer si le système restant peut continuer à fonctionner si un module d'alimentation devient indisponible.
L'onduleur modulaire HAGOE adopte unConception modulaire redondante N+X. Dans cette architecture,"N"représente le nombre de modules requis pour supporter la charge réelle, tandis que"X"représente des modules redondants supplémentaires. Une configuration de redondance appropriée peut réduire l'impact d'une panne de module individuel sur l'ensemble du système d'alimentation électrique.
La configuration N+X réelle doit être déterminée en fonction de la capacité de charge, du niveau de fiabilité requis et des exigences de conception du projet.
| Comparaison | Onduleur modulaire | Onduleur tour traditionnel |
|---|---|---|
| Architecture | Architecture d'alimentation modulaire | Unité UPS intégrée |
| Configuration de la capacité | Configuration flexible basée sur des modules | Généralement fixé par la capacité de l'unité UPS |
| Expansion | Ajouter des modules selon la demande | Peut nécessiter des unités UPS supplémentaires ou un remplacement |
| Redondance | La redondance N+X est configurable | Généralement basé sur une redondance complète de l'onduleur |
| Entretien | Les modules défectueux peuvent être traités indépendammentselon la conception | La maintenance peut impliquer l'unité UPS complète |
| Croissance future de la charge | Bien adapté à une expansion progressive | Nécessite une planification de capacité plus avancée |
| Installation | Système d'armoires modulaires | Armoire UPS conventionnelle |
| Configuration initiale | Peut être adapté à la charge réelle | Souvent dimensionné en fonction de la charge maximale attendue |
| Adéquation du centre de données | Très adapté aux charges critiques extensibles | Convient aux applications à capacité fixe |
| Focus sur les achats | Évolutivité, redondance, maintenabilité | Capacité, fiabilité et configuration initiale du système |
Cela ne signifie pas qu'un onduleur modulaire est toujours meilleur qu'un onduleur traditionnel de type tour.
Lorsque la charge est stable, que la capacité requise est clairement définie et qu'une expansion future est peu probable, un onduleur conventionnel peut rester une solution simple.
Lorsque le projet implique une expansion continue, une croissance de la charge, une construction progressive d'un centre de données ou des exigences de haute disponibilité, l'évolutivité et la redondance d'un onduleur modulaire peuvent apporter une plus grande valeur.
Par conséquent, l’approvisionnement d’UPS doit prendre en compte l’ensemble du cycle de vie du projet, plutôt que de se concentrer uniquement sur le prix d’achat initial.
Selon les informations produit de HAGOE, un seul module peut fournir une capacité de20KVA. L'architecture modulaire permet aux utilisateurs de configurer le système en fonction des exigences de charge réelles au lieu de s'appuyer entièrement sur une seule unité UPS de grande capacité.
Grâce à la connexion parallèle de modules dans une seule armoire, le système peut atteindre une configuration de capacité allant jusqu'à200KVA. Cela permet au système de répondre à différentes exigences allant des charges critiques de taille moyenne aux systèmes électriques de plus grande taille dans les salles des machines.
Note d'ingénierie :La quantité finale de modules, le niveau de redondance N+X, la configuration de la batterie et la capacité du système doivent être confirmés en fonction de la charge réelle et des exigences du projet.
Les centres de données connaissent souvent une croissance progressive de leur charge à mesure que des serveurs, des systèmes de stockage et des équipements réseau sont ajoutés. Un onduleur modulaire peut s'adapter à l'évolution de la demande d'énergie grâce à une configuration modulaire, ce qui le rend adapté aux architectures d'alimentation extensibles des centres de données.
Les salles de télécommunications et de communication nécessitent des niveaux élevés de continuité électrique et de disponibilité des équipements. Il peut être configuré en fonction de la taille de charge de la salle tout en utilisant une architecture redondante pour améliorer la disponibilité électrique des équipements de communication critiques.
Les systèmes PLC, les contrôleurs, les équipements de surveillance et les dispositifs de communication utilisés dans l'automatisation industrielle peuvent nécessiter une alimentation continue et stable. Il peut fournir une alimentation de secours et une protection de la qualité de l'énergie pour les charges de contrôle critiques.
Les institutions financières, les centres commerciaux et les systèmes informatiques d'entreprise nécessitent un fonctionnement fiable des serveurs et des équipements réseau. Il peut fournir une architecture d’alimentation de secours évolutive pour les charges informatiques critiques.
Pour le personnel chargé des achats et les projets EPC, il est recommandé de clarifier les détails suivants lors de la phase d'enquête :
1. Confirmez la capacité requise
Spécifiez la charge actuelle, la charge de pointe et la capacité d'extension future, plutôt que de simplement fournir un chiffre générique de capacité UPS.
2. Définir les exigences de redondance
Précisez clairement si le projet nécessiteN, N+1, ou un autreN+Xarchitecture de redondance.
3. Confirmez l'autonomie de la batterie
Spécifiez la durée requise pour que l'onduleur maintienne le fonctionnement de la charge après une panne de courant.
4. Confirmer les conditions d'installation
Fournissez des informations concernant l’espace de la salle des serveurs, les méthodes d’entrée/sortie des câbles, la température ambiante et les chemins d’accès pour la maintenance.
5. Demander des documents techniques
Exiger des fournisseurs qu'ils fournissent des spécifications de produits, des propositions de systèmes, des schémas de câblage, des documents de certification, des rapports de test et des manuels d'installation/maintenance.
6. Évaluer la capacité d'ingénierie du fournisseur
Lorsque vous utilisez des systèmes UPS modulaires, ne vous concentrez pas uniquement sur le prix du produit ; évaluez également les capacités du fournisseur en matière de configuration du système, de conception de systèmes parallèles, de tests, de conseils d'installation et de maintenance après-vente.
Établi en2008, HAGOE a plus de 18 ans d'expérience dans la fabrication d'électronique de puissance et d'alimentations. Pour les systèmes UPS modulaires impliquant des modules parallèles, une redondance et un fonctionnement continu, la société applique un processus de production et de vérification couvrant l'assemblage électronique et les tests d'unités complètes.
L'usine de fabrication est équipée deMachines de découpe laser TRUMPF, Cintreuses CNC AMADA, lignes de production SMT et équipements de poinçonnage à tourelle automatisés. Les ressources de test incluentvieillissement intelligent, EMC, protection IP et équipement de test environnementalpour vérifier les performances électriques, la stabilité de fonctionnement et l’adaptabilité à l’environnement.

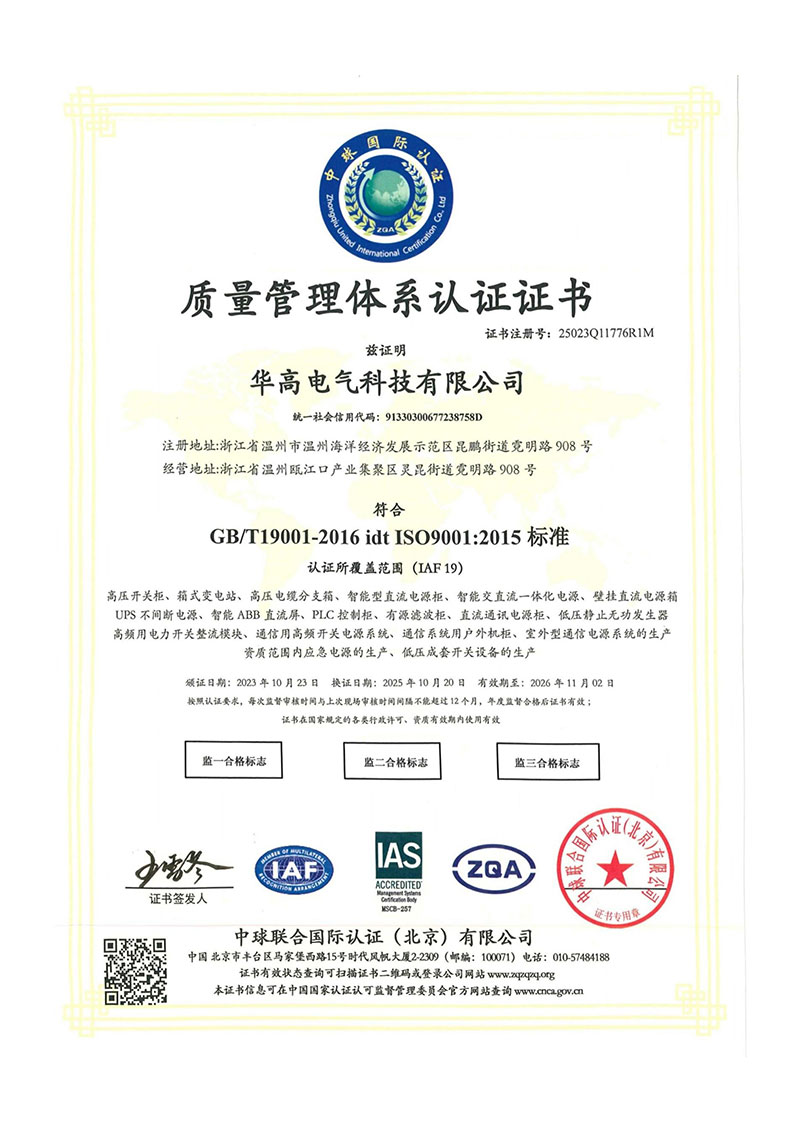

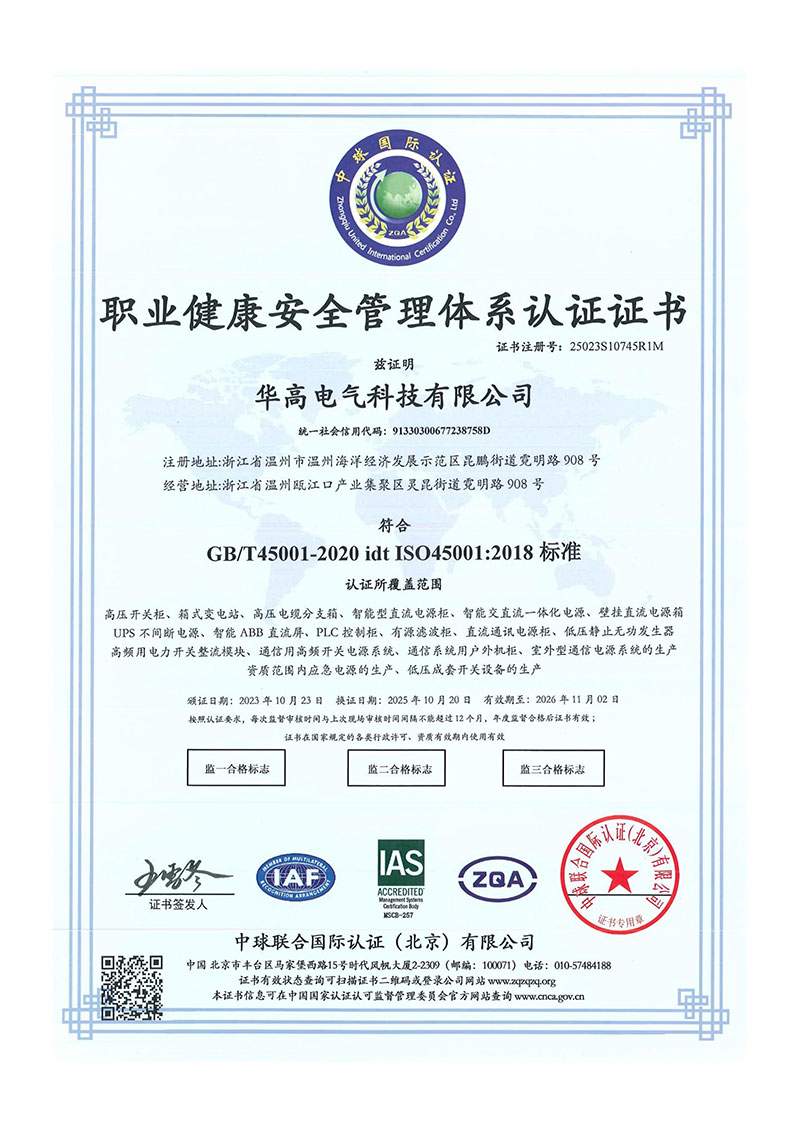

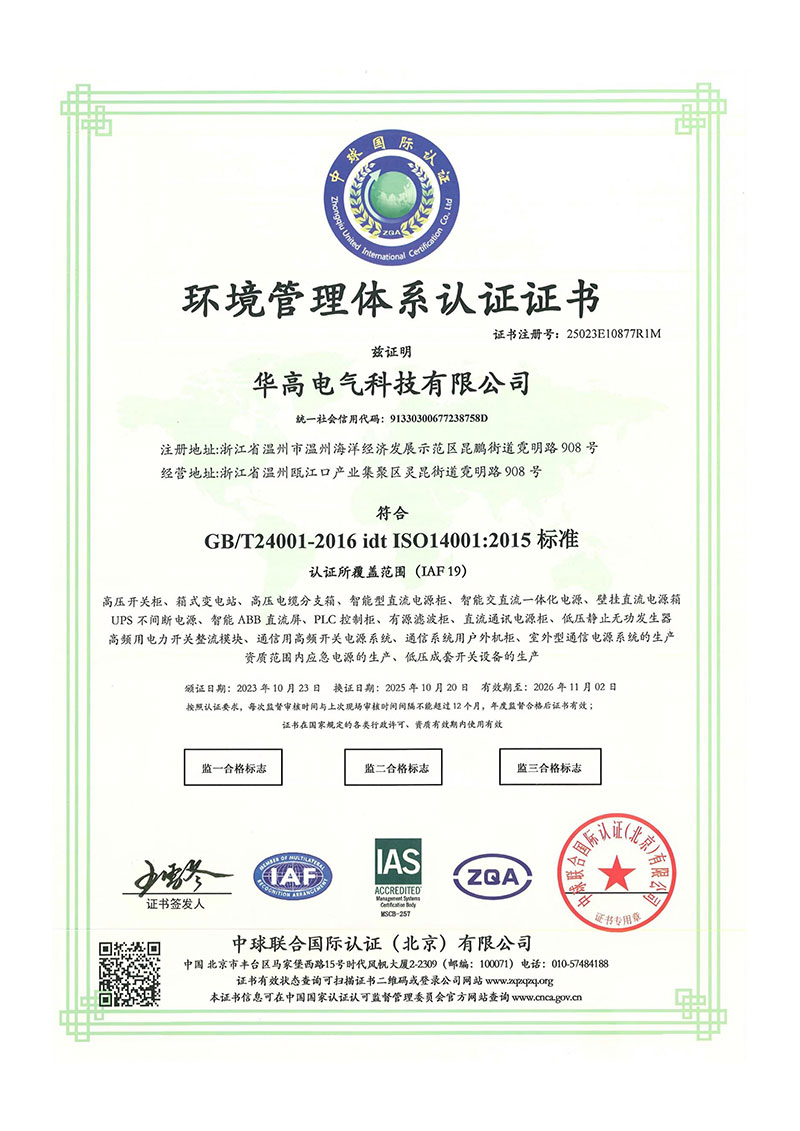

HAGOE opère sousISO9001, ISO14001 et ISO45001systèmes de gestion et cales34+ brevets nationaux. Son portefeuille de produits couvre également les systèmes d'alimentation CC GZDW, les UPS/EPS, les équipements de distribution d'énergie et les systèmes électriques de nouvelles énergies, offrant une expérience de fabrication pertinente pour le développement d'onduleurs modulaires et l'intégration de systèmes.
La capacité de l'onduleur doit être calculée en fonction de la charge réelle, du facteur de puissance, des besoins d'extension futurs et du niveau de redondance requis. Au lieu de simplement additionner la puissance nominale de tous les équipements, les charges actuelles et prévues doivent être prises en compte avant de déterminer la puissance requise.Nmodules etXmodules redondants.
Nreprésente le nombre minimum de modules requis pour supporter la charge réelle, tandis queXreprésente des modules redondants supplémentaires. Par exemple, l'ajout d'un module redondant à la capacité requise crée unN+1configuration. Le niveau de redondance final doit être déterminé en fonction des exigences de fiabilité du projet et de la criticité de la charge.
Lorsque le système est configuré avecRedondance N+X, les modules disponibles restants peuvent continuer à supporter la charge critique dans la plage de fonctionnement conçue si un module devient indisponible. La capacité de la charge complète à rester en ligne dépend du niveau de charge, du nombre de modules redondants et de la stratégie de contrôle du système.
Oui. L’un des principaux objectifs d’une architecture d’alimentation sans interruption modulaire est l’évolutivité de la capacité. Des modules d'alimentation supplémentaires peuvent être ajoutés à mesure que la charge augmente, plutôt que de remplacer l'ensemble du système UPS. Avant l'expansion, les positions de modules disponibles, la capacité du système, la distribution amont/aval et les exigences de redondance doivent être vérifiées.
Selon les informations actuelles sur le produit, un seul module peut fournir jusqu'à20KVA, tandis qu'une seule armoire peut atteindre une configuration de capacité allant jusqu'à200KVAvia une connexion parallèle. La capacité réelle du système et la quantité de modules doivent être déterminées en fonction de la configuration de charge et de redondance.
L'onduleur ne doit pas simplement être dimensionné pour correspondre à la charge réelle actuelle à pleine capacité. La conception doit tenir compte des besoins futurs en matière d'expansion et de redondance, avec une marge de capacité appropriée basée sur le plan de croissance de la charge du projet. Pour les centres de données et autres charges critiques, la capacité utilisable aprèsN+Xla redondance doit également être envisagée.
La capacité de la batterie dépend principalement dePuissance de charge UPS, le temps de sauvegarde requis, la tension du système de batterie, les caractéristiques de décharge et la température ambiante. La capacité de la batterie ne doit pas être sélectionnée uniquement à partir de la valeur nominale UPS KVA ; le temps d'autonomie requis doit également être inclus dans le calcul.
