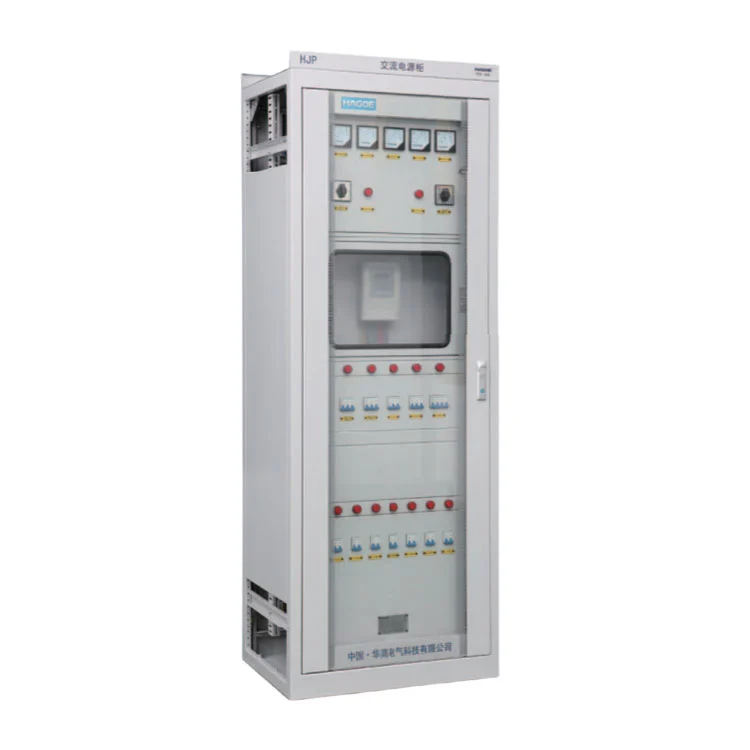

Le panneau d'alimentation CA peut être configuré avec deux alimentations CA entrantes lorsque le projet nécessite une source alternative pour les charges auxiliaires. Le transfert automatique ou manuel peut être sélectionné selon le schéma de contrôle, avec un verrouillage mécanique et électrique incorporé si nécessaire pour éviter une condition de fermeture simultanée inappropriée. La logique de transfert, la puissance nominale entrante et la disposition de contrôle sont confirmées conformément aux dessins électriques du projet et aux exigences de charge.
Le départ peut être équipé de disjoncteurs sélectionnés en fonction des caractéristiques de charge et des exigences de protection. Cela permet une protection de dérivation séparée pour les charges auxiliaires telles que les équipements de protection, les systèmes d'automatisation, les équipements de communication et l'éclairage. La capacité entrante, les valeurs nominales des disjoncteurs, le nombre de circuits sortants et le pouvoir de coupure doivent être sélectionnés en fonction du calendrier de charge du projet et des paramètres de court-circuit disponibles plutôt que d'utiliser une configuration fixe.
En fonction des exigences de surveillance, la série HJP peut intégrer des compteurs numériques pour mesurer la tension, le courant, la fréquence et le facteur de puissance triphasés. Pour les projets nécessitant une connexion à un système de surveillance,Communication RS485 et MODBUSpeut être configuré avec des appareils de surveillance compatibles. Les fonctions de communication disponibles dépendent du compteur sélectionné et de l'architecture globale du système.
Le panneau de distribution d'alimentation CA de la série HJP peut être configuré avec des dispositifs de protection contre les surtensions, des indicateurs d'alarme et des composants de protection associés selon la conception électrique du projet. Le dispositif de protection final doit être déterminé en fonction de la tension du système, de la configuration de la mise à la terre, des caractéristiques de charge et des normes locales applicables afin de garantir la compatibilité entre les dispositifs de protection et le système électrique.
| Paramètre technique | Spécification |
|---|---|
| Tension nominale | 380/220 VCA ±20 % |
| Fréquence nominale | 50 Hz / 60 Hz |
| Nombre de lignes d'entrée CA | 1 ou 2 |
| Tension d'isolation | 1000 V |
| Courant de tenue nominal de courte durée | >40 kA (RMS) |
| Courant de tenue de crête nominal | 100 kA |
| Degré de protection | IP30 ou supérieur |
| Structure du panneau | Type PK-10 |
| Dimensions de l'armoire (L × P × H) | 800 × 600 × 2 260 mm ou 2 360 mm |
La sélection du panneau d'alimentation CA doit être basée sur la configuration de l'alimentation entrante, la capacité de charge, les circuits sortants, les exigences de protection et l'architecture de surveillance. Pour les systèmes auxiliaires de sous-station nécessitant une source alternative, des alimentations doubles avec transfert automatique peuvent être envisagées.
Pour la distribution industrielle générale, la configuration entrante et sortante peut être sélectionnée en fonction des charges connectées.
Avant le devis, HAGOE peut examiner les spécifications du clientschéma unifilaire, programme de charge, tension nominale, configuration de l'alimentation entrante, nombre de circuits sortants, dimensions de l'armoire et exigences de surveillancepour établir la configuration requise.
La série HJP est conçue pour les applications électriques et industrielles nécessitant une distribution d'alimentation CA auxiliaire.
Danssous-stations et centrales électriques, il peut fournir des charges de service de station, notamment des équipements de protection, d'automatisation, de communication, de contrôle et d'éclairage.
Dansinstallations de fabrication industrielle, il peut être utilisé dans les salles de contrôle, les salles MCC et autres zones de distribution auxiliaire basse tension.
Pourprojets EPC à l'étranger, la construction de l'armoire, les composants électriques et les fonctions de surveillance peuvent être adaptés en fonction des exigences électriques locales et des dessins de projet approuvés.
China HAGOE Electric est un fournisseur qualifié de State Grid Corporation of China, China Southern Power Grid et Guangdong Power Grid. Les produits de la société ont passé les certifications State Grid pertinentes et ont été sélectionnés avec succès dans le cadre de projets d'appel d'offres organisés par les systèmes de réseau électrique. HAGOE Electric fournit des produits de haute qualité, stables et fiables pour la reconstruction, la mise à niveau et la sécurité électrique du réseau électrique.
HAGOE fournit une personnalisation basée sur le projet pourEntrepreneurs EPC, distributeurs étrangers, intégrateurs de systèmes électriques et utilisateurs industriels. En fonction des exigences techniques confirmées, la série HJP peut être adaptée en termes de dimensions d'armoire, de disposition d'entrée, de circuits de sortie, de disjoncteurs et de compteurs, de modules de surveillance, d'interfaces de communication, de configuration de jeu de barres, d'entrée de câble et de plaques signalétiques OEM.
Pour les projets à l'étranger, HAGOE peut également coordonnerdocumentation technique, emballage d'exportation, étiquetage multilingue et support logistique internationalselon l'étendue de la livraison convenue.

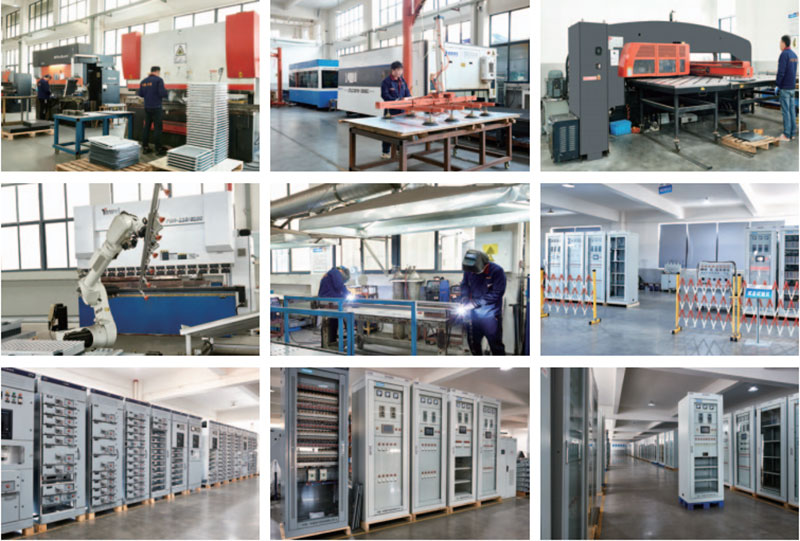

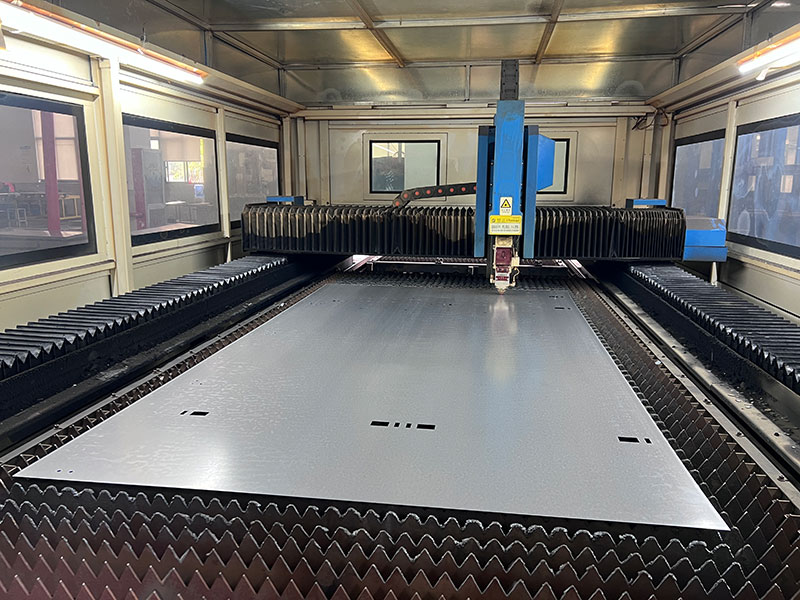

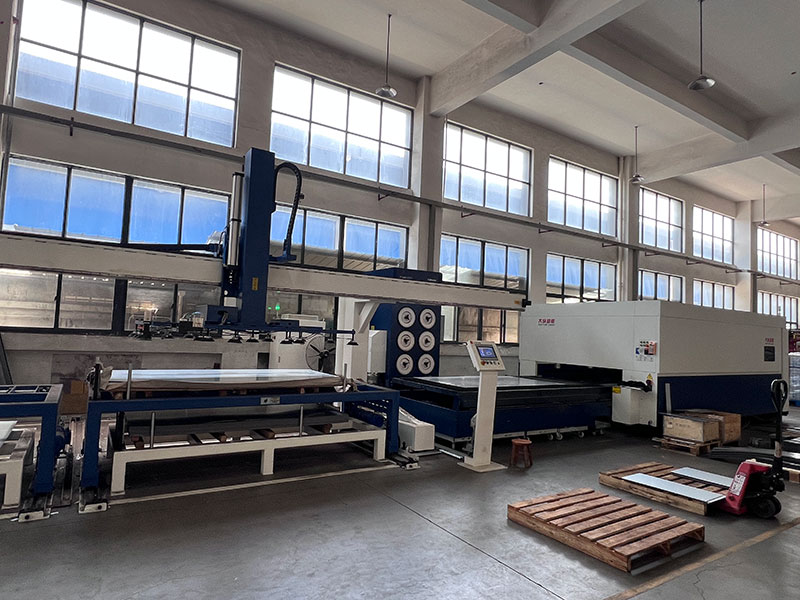

HAGOE intègre la R&D, la fabrication de tôles, l'assemblage électrique et les tests de produits au sein de son système de fabrication. La base de production est équipée de machines de découpe laser TRUMPF, de cintreuses CNC AMADA, de poinçonneuses à tourelle CNC et d'équipements de cisaillement de précision pour la fabrication d'armoires électriques. Les processus d'assemblage couvrent la construction de l'armoire, le traitement des jeux de barres, le câblage électrique et l'installation des composants, suivis des inspections des performances électriques applicables avant expédition.
Pour le panneau d'alimentation CA série HJP, le contrôle qualité se concentre sur la construction de l'armoire, les travaux de jeu de barres et de câblage, l'installation des composants, les fonctions de protection et les performances électriques. HAGOE exploite également des systèmes de test de vieillissement intelligents, des équipements de test de performances électriques, des systèmes de test CEM, des chambres d'essai de chaleur humide à haute et basse température et des équipements de test IP. Des procédures de test appropriées sont appliquées en fonction du type de produit et des exigences du projet.

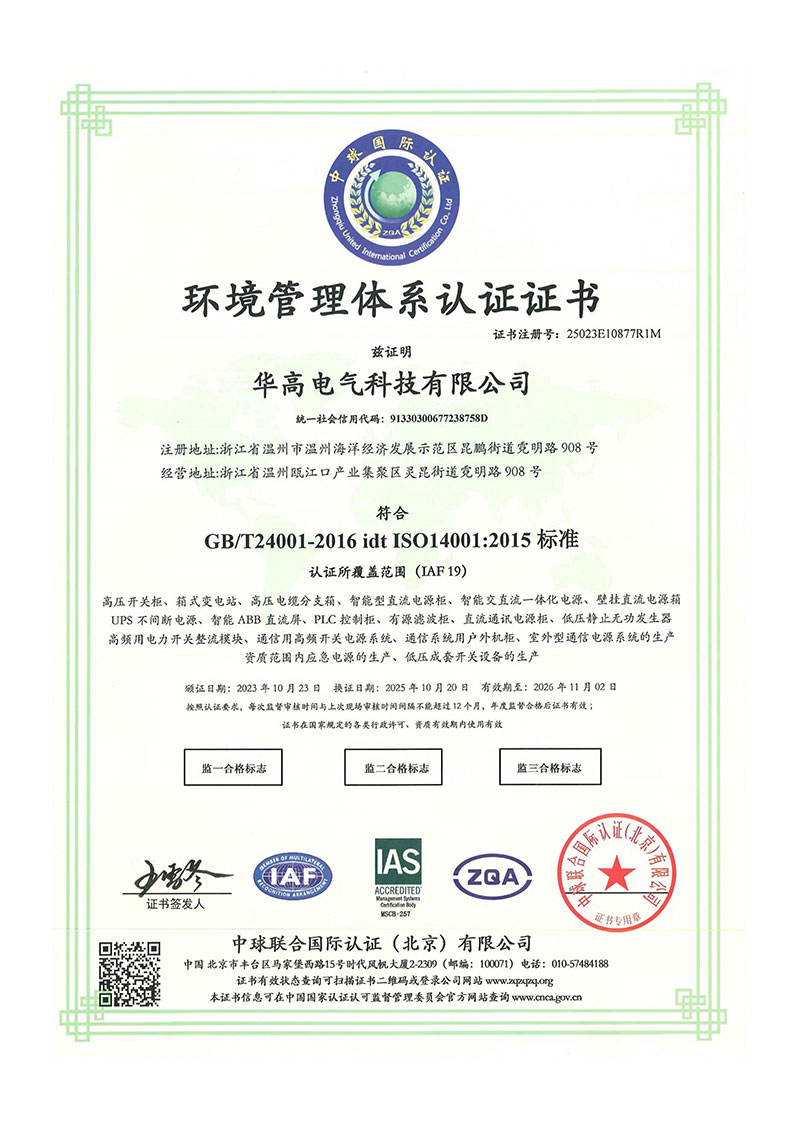

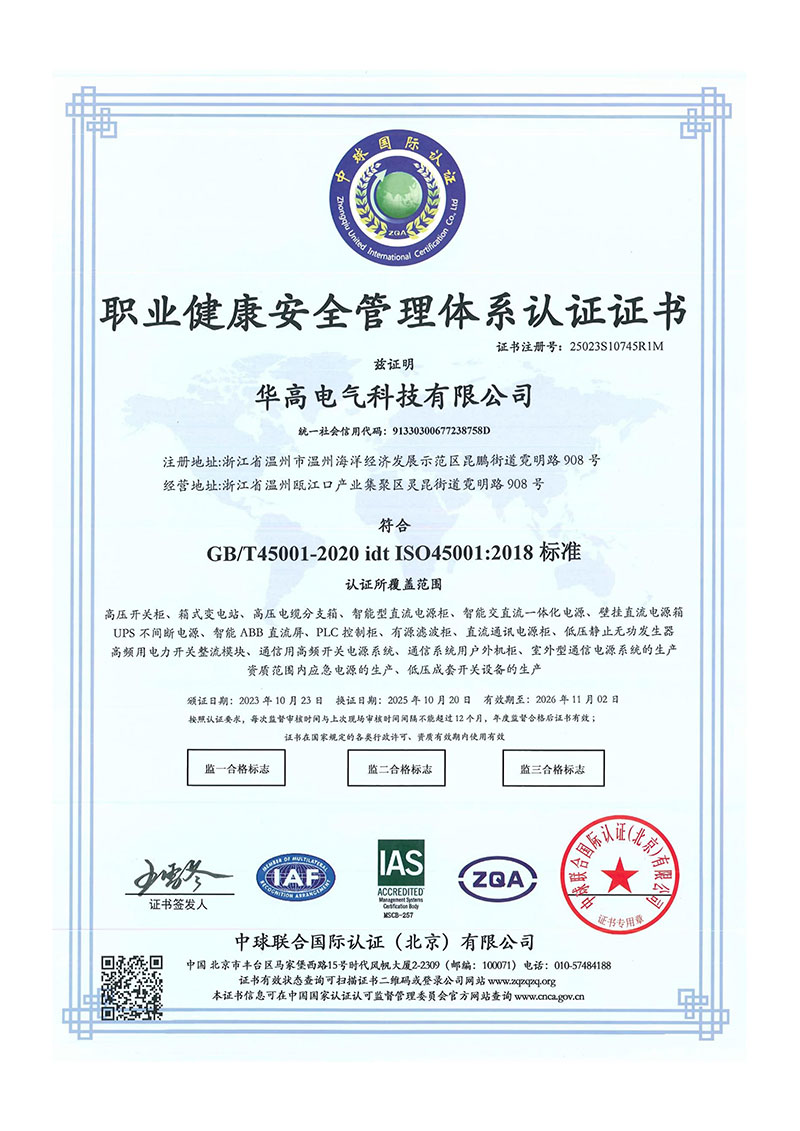

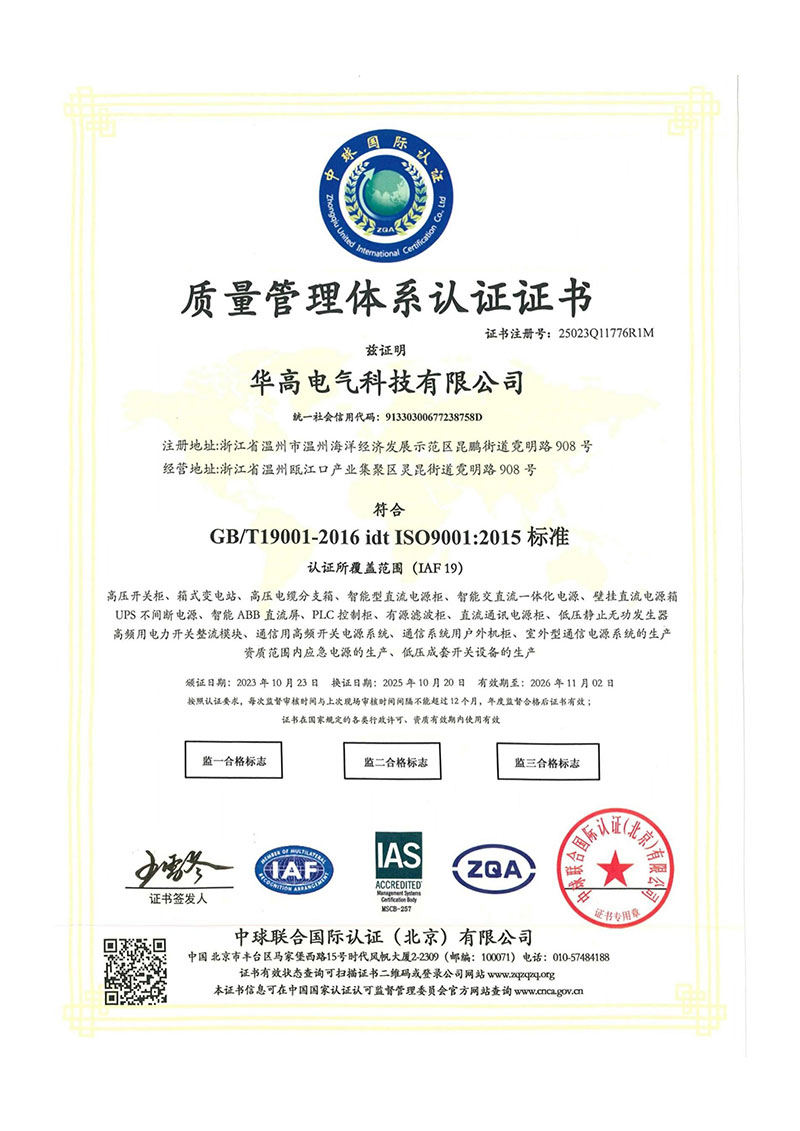

Les systèmes de gestion de fabrication de HAGOE sont certifiés pourISO 9001:2015, ISO 14001:2015 et ISO 45001:2018. Le certificat de système de gestion de la qualité ISO 9001 estN° 25023Q11776R1M, le certificat de système de gestion environnementale ISO 14001 estN° 25023E10877R1M, et le certificat ISO 45001 du système de gestion de la santé et de la sécurité au travail estN° 25023S10745R1M.
La portée certifiée couvre des produits comprenant des armoires d'alimentation CC, des systèmes d'alimentation intégrés CA/CC, des systèmes UPS, des appareillages de commutation, des armoires de commande PLC, des systèmes d'alimentation de communication et des ensembles d'appareillages de commutation basse tension.
Pour les configurations HJP spécifiques, la documentation applicable telle queRapports de tests CCC, CE, CB, RoHS ou produitspeut être fourni en fonction de la configuration réelle et des exigences du marché de destination.
HAGOE prépare les emballages d'exportation en fonction des dimensions de l'armoire, du mode de transport et des exigences de destination. La protection standard peut inclure un film étirable, une protection des coins et des caisses en bois, la structure d'emballage finale étant confirmée en fonction de la commande et des conditions d'expédition.
Les commandes à l'étranger peuvent être fournies sousConditions FOB ou CIF, ainsi que des documents d'exportation, des manuels techniques, des schémas de câblage et des étiquettes de produits multilingues. La fourniture partielle de CKD peut également être discutée pour les projets nécessitant un assemblage à l'étranger lorsque la portée technique le permet.
Le délai de livraison final doit être confirmé aprèsdessins, spécifications techniques, configuration des composants et quantité commandéeont été finalisés.
HAGOE Electric Technology Co., Ltd. a été créée en2008et a développé des capacités à long terme dans la R&D et la fabrication de systèmes d'alimentation électrique, d'équipements de distribution basse tension, d'équipements d'automatisation industrielle et de nouveaux produits électriques énergétiques.
La société détient34 brevets nationaux autorisés, exploite des équipements de production, notamment des machines de découpe laser TRUMPF et des cintreuses CNC AMADA, et maintient des capacités de test couvrant les performances électriques, la CEM, le vieillissement, les conditions environnementales et la protection IP.
Ses systèmes de gestion sont certifiés pourISO 9001, ISO 14001 et ISO 45001, tandis que ses produits et services atteignent des clients en Chine etplus de 30 pays et régionsoutre-mer.
Pour les entrepreneurs EPC, les distributeurs et les utilisateurs industriels qui s'approvisionnent en panneaux d'alimentation CA de la série HJP, HAGOE peut fournir un processus d'approvisionnement intégré couvrantconfiguration technique, personnalisation du produit, fabrication, contrôle qualité et livraison à l'exportation.
Les performances, la certification et les références de projet spécifiques au produit peuvent être vérifiées en fonction de la configuration réelle et de la documentation technique à l'appui.

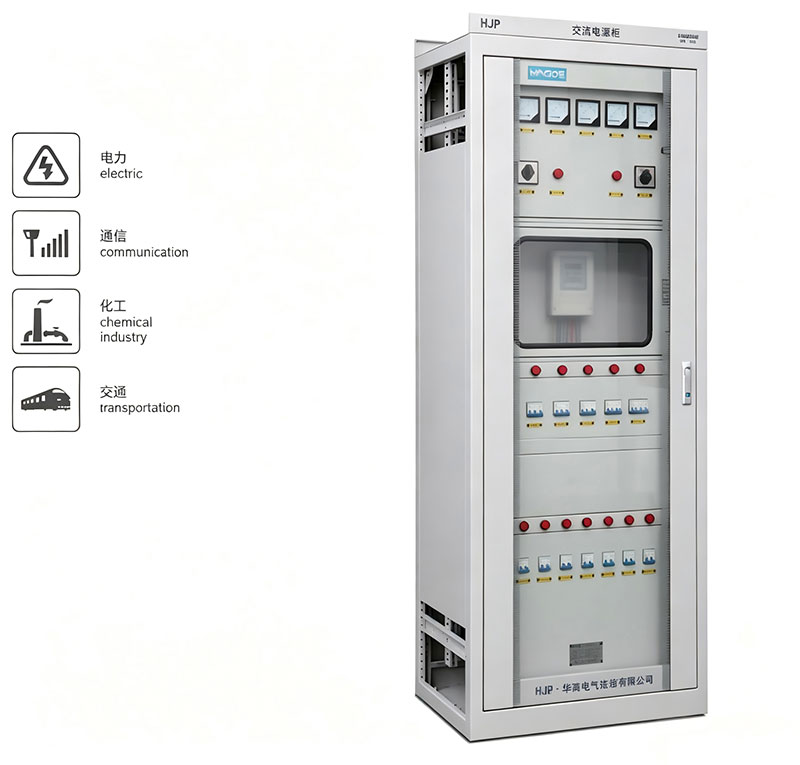

Le panneau d'alimentation CA série HJP est conçu pourdistribution d'énergie CA auxiliairedans les sous-stations, les centrales électriques, les installations industrielles, les salles de contrôle et autres infrastructures électriques. Il peut alimenter les relais de protection, d'automatisation, de communication, d'éclairage et autres charges de service de station.
Oui. La série HJP peut être configurée avecdouble alimentation CApour les applications nécessitant une source d’alimentation alternative. Le transfert automatique ou manuel peut être sélectionné en fonction du schéma électrique du projet, la logique de transfert étant confirmée lors de la conception technique.
La configuration standard est conçue pourC.A. 380 V/220 V, 50 Hzsystèmes basse tension. UNConfiguration 60 Hzpeut également être fourni en fonction des exigences du projet et des composants électriques sélectionnés.
Oui. HAGOE fournit une personnalisation basée sur le projet pourEntrepreneurs EPC, distributeurs, intégrateurs de systèmes et utilisateurs industriels. Les dimensions de l'armoire, les dispositions d'alimentation entrantes, les circuits sortants, les disjoncteurs, les compteurs, les modules de surveillance, les interfaces de communication, les entrées de câbles, la configuration des jeux de barres et les plaques signalétiques OEM peuvent être personnalisés selon les exigences techniques approuvées.
Le panneau peut être configuré avec des dispositifs de surveillance numériques pourtension, courant, fréquence et facteur de puissance. Le cas échéant,Communication RS485/MODBUS can be incorporated for connection with a supervisory monitoring system. The final communication configuration depends on the selected monitoring equipment and system architecture.
Pour une configuration et un devis précis, les clients doivent fournir leschéma unifilaire, programme de charge, tension nominale, configuration de l'alimentation entrante, nombre de circuits sortants, dimensions de l'armoire, exigences de surveillance, normes applicables et quantité commandée. Pour les projets EPC, les dessins électriques et spécifications techniques approuvés sont particulièrement utiles.
Oui. En fonction de l'ampleur du projet, HAGOE peut fournirspécifications du produit, schémas de câblage, manuels techniques, dossiers d'inspection, documentation de test et documents d'exportation. Le dossier de documentation peut être confirmé avant la production.
Les systèmes de gestion de fabrication de HAGOE sont certifiés pourISO 9001:2015, ISO 14001:2015 et ISO 45001:2018. En fonction de la configuration réelle du produit et du marché de destination, applicableDocumentation de test CCC, CE, CB, RoHS ou produitpeut également être fourni lorsqu’il est disponible.
Oui. HAGOE soutient les projets EPC à l'étranger avecconfiguration technique, personnalisation OEM, fabrication, documentation qualité, emballage d'exportation, coordination logistique et support technique. Selon les dossiers de l'entreprise, les produits et services de HAGOE ont été étendus àplus de 30 pays et régions.
HAGOE intègre la fabrication de tôles, l'assemblage électrique et les tests de produits au sein de son système de fabrication. Ses installations de production comprennentMachines de découpe laser TRUMPF, cintreuses CNC AMADA, poinçonneuses à tourelle CNC et équipements de test de performances électriques. Le contrôle qualité couvre la construction des armoires, l'installation des composants, le câblage, le travail des jeux de barres, les fonctions de protection et les tests de performances électriques applicables.
Oui. HAGOE peut vous accompagnerMarque OEM et configurations spécifiques au projet, y compris les plaques signalétiques, les étiquettes de produits, la documentation, les spécifications de l'armoire et les composants électriques sélectionnés. Les exigences OEM doivent être confirmées avec les spécifications techniques avant la production.
Le délai de production dépend duquantité d'armoire, configuration électrique, sélection des composants, exigences de personnalisation et approbation des dessins. Un calendrier de livraison confirmé peut être fourni une fois les spécifications techniques, les dessins et le bon de commande finalisés.
