A Panneau d'alimentation CCest un composant essentiel pour garantir une distribution d'énergie CC stable, ininterrompue et efficace dans les installations industrielles, les sous-stations, les systèmes de communication et les applications d'automatisation. À mesure que les systèmes électriques deviennent plus intelligents et plus exigeants, les entreprises ont besoin de solutions fiables capables de maintenir un fonctionnement continu pendant les coupures de courant, de protéger les équipements sensibles et de simplifier les processus de maintenance.
Cet article explique comment fonctionne un panneau d'alimentation CC, pourquoi il est important, quels problèmes il résout, comment sélectionner la bonne configuration et comment les solutions avancées de HAGOE aident les industries à parvenir à une gestion de l'énergie plus sûre et plus fiable.
Un panneau d'alimentation CC est un système d'équipement électrique intégré conçu pour convertir, réguler, distribuer et surveiller l'alimentation en courant continu des appareils électriques critiques. Contrairement aux équipements de distribution d'énergie ordinaires, un panneau d'alimentation CC se concentre sur le maintien d'une sortie CC stable même lorsque l'alimentation CA principale subit une interruption ou une fluctuation.
De nombreuses industries dépendent d'une alimentation CC continue pour les systèmes de protection, les équipements de contrôle, les dispositifs de communication, les contrôleurs d'automatisation et les mécanismes de fonctionnement d'urgence. Un panneau d'alimentation CC correctement conçu offre une capacité de sauvegarde grâce à la gestion de la batterie tout en garantissant que les appareils connectés reçoivent une tension et un courant constants.
Les infrastructures électriques modernes nécessitent une plus grande fiabilité, car des pannes de courant inattendues peuvent entraîner des arrêts de production, des dommages aux équipements, des risques pour la sécurité et des pertes financières. Par conséquent, un panneau d’alimentation CC est devenu une solution essentielle pour les installations qui ne peuvent tolérer les interruptions de courant.
Le principe de fonctionnement d'un panneau d'alimentation CC implique plusieurs processus coordonnés, notamment la conversion CA, la régulation CC, le chargement de la batterie, la distribution d'énergie et la surveillance du système.
| Processus de travail | Fonction principale | Avantages |
|---|---|---|
| Conversion d'entrée CA | Convertit l'alimentation CA entrante en alimentation CC via des modules redresseurs | Fournit une énergie CC stable pour les charges connectées |
| Régulation de tension | Maintient le niveau de tension de sortie CC requis | Protège les appareils électriques sensibles |
| Gestion de la charge de la batterie | Contrôle les processus de charge et de décharge | Assure la disponibilité de l’alimentation de secours |
| Distribution d'énergie | Fournit une alimentation CC à plusieurs circuits | Améliore l’organisation et la sécurité du système |
| Surveillance et protection | Détecte les défauts et les conditions anormales | Réduit les risques de maintenance et les temps d’arrêt |
En fonctionnement normal, le panneau reçoit une alimentation CA et la convertit en sortie CC régulée. Dans le même temps, le système de batterie reste chargé et prêt à être utilisé en cas d'urgence. En cas de panne de courant alternatif, la batterie fournit automatiquement une alimentation continue pour maintenir un fonctionnement ininterrompu.
Cette capacité de transition automatique rend les panneaux d'alimentation CC particulièrement utiles pour les applications telles que les sous-stations, les systèmes ferroviaires, l'automatisation industrielle et les systèmes de contrôle d'urgence.
De nombreuses entreprises sont confrontées à des défis liés à un approvisionnement électrique instable, à des systèmes de câblage complexes et à des arrêts d'équipement inattendus. Un panneau d'alimentation CC résout directement ces problèmes en fournissant une solution de gestion de l'alimentation centralisée et intelligente.
Pour les industries où la fiabilité est essentielle, l'installation d'un panneau d'alimentation CC de haute qualité peut améliorer considérablement la disponibilité du système et l'efficacité opérationnelle.

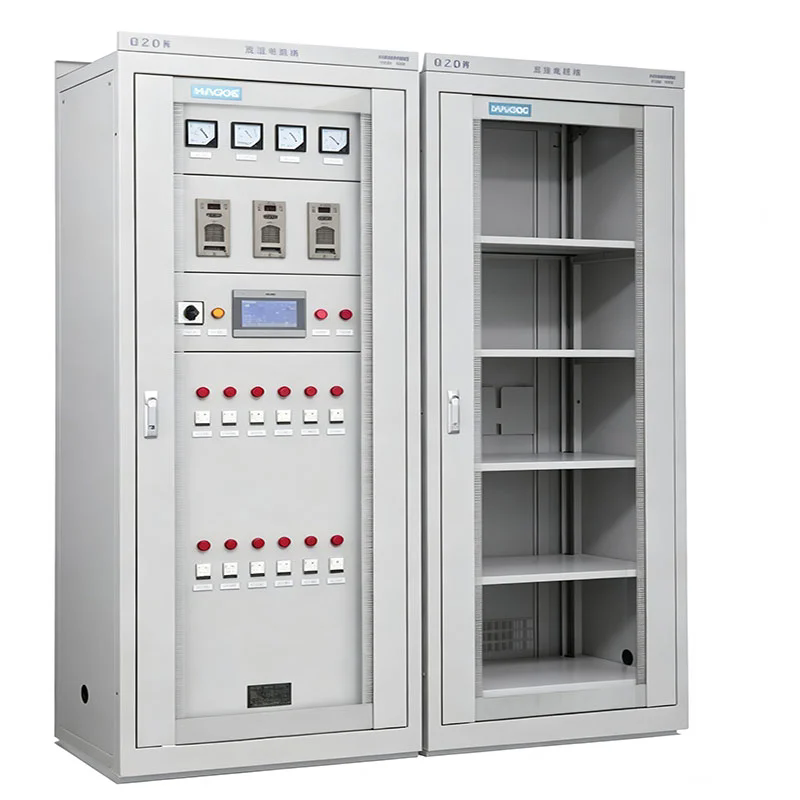

Un panneau d'alimentation CC professionnel se compose de plusieurs composants travaillant ensemble pour créer un système d'alimentation stable et intelligent. Comprendre ces composants aide les utilisateurs à sélectionner l'équipement qui correspond à leurs exigences opérationnelles.
| Composant | But |
|---|---|
| Module redresseur | Convertit l'électricité CA en alimentation CC régulée |
| Unité de surveillance | Affiche les paramètres de fonctionnement et l'état du système |
| Système de batterie | Fournit une alimentation de secours en cas de panne de courant alternatif |
| Unité de distribution | Contrôle les circuits de sortie CC et la gestion de la charge |
| Dispositif de protection | Fournit une protection contre les surtensions, les surintensités et les courts-circuits |
| Interface de communication | Prend en charge la surveillance à distance et le contrôle intelligent |
La combinaison de ces composants détermine la fiabilité, l’efficacité et la durée de vie du système d’alimentation CC complet.
Le choix d'un panneau d'alimentation CC ne doit pas être basé uniquement sur la puissance nominale. La bonne solution doit correspondre à l'architecture électrique, à la charge connectée, aux exigences de sauvegarde, aux conditions environnementales et aux futurs plans d'expansion de l'installation. La sélection d'un système sous-dimensionné peut entraîner des surcharges et une capacité de sauvegarde insuffisante, tandis qu'un système inutilement volumineux peut augmenter les coûts d'investissement et d'exploitation.
Avant d'acheter, les équipes d'ingénierie doivent évaluer attentivement les facteurs suivants :
| Facteur de sélection | Question clé | Pourquoi c'est important |
|---|---|---|
| Tension CC | Quelle tension les charges connectées nécessitent-elles ? | Assure la compatibilité avec les équipements de contrôle et de protection |
| Capacité de charge | Quelle est la charge maximale continue et transitoire ? | Empêche la surcharge et le fonctionnement instable |
| Temps de sauvegarde | Combien de temps le système doit-il fonctionner après une panne de courant alternatif ? | Détermine la capacité de batterie requise |
| Redondance | Le système peut-il continuer à fonctionner si un module tombe en panne ? | Améliore la disponibilité pour les installations critiques |
| Surveillance | La supervision à distance est-elle nécessaire ? | Aide les opérateurs à identifier rapidement les défauts |
| Environnement | Où le panneau sera-t-il installé ? | Influence la sélection du boîtier et des composants |
Une bonne conception doit également laisser une capacité raisonnable pour les futurs équipements. Les charges électriques augmentent souvent à mesure que les installations ajoutent des systèmes d'automatisation, des équipements de communication, des dispositifs de surveillance ou des fonctions de protection supplémentaires. La planification de l'expansion dès la phase de conception peut réduire le coût et la complexité des modifications futures.
HAGOÉ se concentre sur les équipements électriques conçus pour prendre en charge des applications fiables de distribution d’énergie et de contrôle. Ses solutions de panneaux d'alimentation CC sont destinées à fournir une approche structurée de la conversion, de la sauvegarde, de la distribution, de la protection et de la surveillance de l'alimentation CC.
Pour les clients exploitant une infrastructure électrique critique, la valeur d’un panneau d’alimentation CC va au-delà de la simple fourniture de tension CC. Le système complet doit rester fiable dans des conditions normales de fonctionnement ainsi que lors d'événements anormaux. C'est pourquoi des facteurs tels que la coordination des composants, la conception de la protection, la gestion de la batterie, la dissipation thermique, la disposition du câblage et la capacité de surveillance méritent une attention particulière.
HAGOÉ peut aider les clients à sélectionner une configuration en fonction des exigences de l'application plutôt que de s'appuyer sur une approche universelle. Ceci est particulièrement utile lorsque l'installation présente des exigences spécifiques en matière de tension de sortie, de capacité de charge, de batterie de secours, de disposition de l'armoire ou de fonctions de surveillance.
Lors de l’évaluation d’un fournisseur, les clients doivent prendre en compte davantage que le prix d’achat initial. Un fournisseur fiable doit être en mesure de fournir des informations techniques appropriées, une assistance à la configuration, une documentation produit et une assistance après-vente. Ces facteurs peuvent avoir une influence significative sur les coûts d’exploitation à long terme d’un système électrique à courant continu.
Les panneaux d'alimentation CC sont largement utilisés dans les applications où les équipements de contrôle électrique, de protection, de communication et d'automatisation doivent rester opérationnels même lorsque l'alimentation CA principale est interrompue.
| Application | Charges CC typiques | Exigence principale |
|---|---|---|
| Sous-stations électriques | Relais de protection, circuits de commande, disjoncteurs, équipements de communication | Haute fiabilité et alimentation de secours continue |
| Installations de production d'électricité | Systèmes de contrôle, équipements de surveillance, dispositifs de protection | Alimentation CC stable et batterie de secours fiable |
| Automatisation industrielle | Contrôleurs, capteurs, équipements liés aux API, circuits de contrôle | Tension stable et distribution organisée |
| Systèmes ferroviaires | Équipements de signalisation, de contrôle, de communication et de protection | Fonctionnement fiable dans des conditions exigeantes |
| Installations de télécommunications | Équipements de communication et infrastructure réseau | Disponibilité DC continue |
| Systèmes d'urgence | Commandes d'urgence, alarmes, dispositifs de surveillance | Alimentation de secours rapide et fiable |
Dans les sous-stations, par exemple, le système DC peut alimenter les équipements de contrôle et de protection lorsque l'alimentation auxiliaire AC n'est pas disponible. Cette capacité est essentielle car les disjoncteurs et les dispositifs de protection peuvent devoir fonctionner précisément lors d'un défaut électrique.
Dans l'automatisation industrielle, une alimentation CC stable permet d'éviter les réinitialisations inutiles du contrôleur, les interruptions de communication et les arrêts de production. Pour l'infrastructure de communication, le maintien d'une alimentation continue peut être tout aussi important, car même une courte interruption peut affecter la disponibilité du réseau.
Même un panneau d’alimentation CC bien conçu nécessite une inspection régulière. La maintenance préventive permet d'identifier les problèmes émergents avant qu'ils ne se transforment en pannes graves. Les intervalles de maintenance doivent être établis conformément aux recommandations du fabricant de l'équipement, à l'environnement d'exploitation, à la technologie de la batterie, au cycle de service et aux exigences du site.
Un programme de maintenance pratique doit inclure les contrôles suivants :
L’entretien de la batterie mérite une attention particulière car la batterie est normalement la principale source d’énergie lors d’une panne de courant. Le vieillissement de la batterie, une température ambiante inappropriée, une charge inadéquate et une mauvaise qualité de connexion peuvent réduire la capacité de sauvegarde disponible. Un système peut sembler normal au cours de son fonctionnement quotidien, mais ne pas parvenir à fournir suffisamment d'énergie en cas d'urgence si l'état de la batterie n'est pas correctement surveillé.
Le personnel de maintenance doit également éviter d'apporter des modifications à la configuration sans comprendre l'ensemble du système DC. Des composants de remplacement incorrects, des réglages de batterie inappropriés ou des dispositifs de protection mal coordonnés peuvent introduire de nouveaux risques.
Plusieurs erreurs d’achat peuvent réduire la fiabilité du système, même lorsque l’équipement lui-même est techniquement solide. Comprendre ces problèmes peut aider les propriétaires de projets à prendre de meilleures décisions.
Un agencement de distribution CC conventionnel peut impliquer des équipements séparés de rectification, de charge de batterie, de distribution, de protection et de surveillance. Bien que cette approche puisse fonctionner dans certaines applications, elle peut augmenter la complexité du câblage et rendre la supervision du système plus difficile.
Un panneau d'alimentation CC intégré intègre les fonctions clés dans une architecture d'armoire coordonnée. Cela peut rendre l’installation plus organisée et fournir aux opérateurs un point centralisé d’inspection et de contrôle.
| Fonctionnalité | Panneau d'alimentation CC intégré | Arrangement conventionnel séparé |
|---|---|---|
| Intégration du système | Haut | Dépend de la conception du projet |
| Organisation du câblage | Centralisé | Peut nécessiter davantage d'interconnexions |
| Surveillance | Peut être intégré | Peut nécessiter des appareils séparés |
| Entretien | Inspection centralisée | Potentiellement plus dispersé |
| Expansion | Dépend de la capacité réservée et de la conception de l'armoire | Dépend de l'architecture existante |
La meilleure approche dépend des spécifications techniques du projet. Cependant, l'intégration peut offrir des avantages significatifs lorsque la fiabilité, la maintenabilité et la supervision centralisée sont des priorités.
Avant d'installer un panneau d'alimentation CC, les ingénieurs doivent vérifier que la configuration du panneau correspond au système électrique et aux conditions du site. Une liste de contrôle de pré-installation peut aider à éviter les problèmes de mise en service évitables.
L'installation doit être effectuée par du personnel électricien qualifié conformément aux spécifications du projet applicables, aux instructions du fabricant et aux exigences électriques locales. Une mise en service correcte est aussi importante que la sélection du produit, car un câblage ou une configuration incorrecte peut compromettre la fiabilité d'un équipement par ailleurs.
Son objectif principal est de fournir une alimentation CC régulée et fiable aux charges électriques critiques. Il peut combiner la conversion AC-DC, le chargement de la batterie, l'alimentation de secours, la distribution DC, la protection et la surveillance au sein d'un système intégré.
La batterie de secours permet aux charges CC connectées de continuer à fonctionner lorsque l'alimentation CA principale est interrompue. Ceci est particulièrement important pour les systèmes de protection, de contrôle, de communication et d’urgence qui ne peuvent pas simplement s’arrêter en cas de panne de courant.
Commencez par identifier toutes les charges connectées et leurs courants de fonctionnement. Calculez la charge continue normale, tenez compte des exigences transitoires ou de démarrage, le cas échéant, et ajoutez une marge d'ingénierie appropriée pour une expansion future. La capacité de la batterie doit alors être calculée en fonction de la durée d’autonomie requise.
De nombreux systèmes modernes peuvent intégrer des fonctions de surveillance et de communication. En fonction de la configuration sélectionnée, les opérateurs peuvent être en mesure de superviser des paramètres tels que la tension continue, le courant de charge, l'état de la batterie, les alarmes et les conditions de fonctionnement via un système de surveillance centralisé.
Il n’existe pas d’intervalle de maintenance universel pour chaque installation. Le calendrier approprié dépend de la conception de l'équipement, de la technologie de la batterie, des conditions environnementales, du fonctionnement et des recommandations du fabricant. Une inspection visuelle régulière et des tests électriques doivent être intégrés au programme de maintenance préventive du site.
Dans un système correctement configuré, la batterie fournit une alimentation CC aux charges connectées lorsque la source CA devient indisponible. La transition est conçue pour maintenir la continuité des équipements CC critiques, en fonction de la capacité du système et de l'état de la batterie.
Un fabricant professionnel peut fournir plus que l’armoire elle-même. La configuration technique, la coordination des composants, la conception de la protection, la documentation, les tests, les conseils d'installation et le support après-vente peuvent tous influencer les performances du système à long terme.
Un panneau d'alimentation CC joue un rôle fondamental dans l'infrastructure électrique moderne en combinant la conversion CC régulée, la batterie de secours, la distribution, la protection et la surveillance dans un système d'alimentation coordonné. Pour les sous-stations, les installations industrielles, les infrastructures de communication, les systèmes ferroviaires et d'autres applications critiques, une alimentation CC fiable peut influencer directement la disponibilité des équipements, la sécurité opérationnelle et la résilience du système.
La bonne solution doit être sélectionnée en fonction des exigences réelles de charge, de la tension CC, de l'autonomie de la batterie, de la redondance, des conditions environnementales, des exigences de protection, des besoins de surveillance et de l'expansion future. Une installation correcte et une maintenance préventive sont tout aussi importantes pour maintenir des performances fiables tout au long de la durée de vie de l'équipement.
HAGOÉfournit des solutions de panneaux d'alimentation CC aux clients recherchant une approche structurée et fiable de la gestion de l'alimentation CC. En évaluant l'application complète plutôt que de se concentrer sur une seule spécification, les utilisateurs peuvent créer un système d'alimentation CC qui correspond mieux à leurs exigences opérationnelles et à leurs objectifs à long terme.
