Résumé de l'article :UnAlimentation CAest un élément fondamental de l’infrastructure électrique moderne, mais la sélection de la bonne configuration implique bien plus que la simple adaptation des valeurs nominales de tension et de courant. Le type de charge, la stratégie de protection, le boîtier, l'environnement d'installation, la disposition des câbles, l'accès pour la maintenance et les exigences d'extension futures peuvent tous affecter la fiabilité du système. Cet article explique comment une alimentation CA fonctionne dans les applications industrielles et d'infrastructure, quels composants sont couramment utilisés, comment sélectionner une solution appropriée et comment un système correctement conçu peut réduire les risques électriques, simplifier la maintenance et assurer un fonctionnement stable de l'équipement. HAGOE fournit des panneaux d'alimentation CA et des boîtiers de panneaux CA qui peuvent être configurés pour différentes exigences de projets, notamment les équipements industriels, les infrastructures, les télécommunications, les énergies renouvelables et la distribution d'énergie localisée.
UnAlimentation CAest un système ou un ensemble électrique conçu pour recevoir du courant alternatif et le fournir de manière sûre et fiable à des équipements, des circuits ou des systèmes électriques en aval. Dans les applications industrielles pratiques, le terme peut désigner plus qu’une source d’énergie électrique de base. Un ensemble d'alimentation CA correctement conçu peut combiner la distribution d'énergie, l'isolation des circuits, la protection contre les surintensités, la mesure, la commutation, le contrôle et les connexions de bornes dans une solution coordonnée.
Cette distinction est importante car les charges électriques fonctionnent rarement de manière isolée. Une usine peut disposer de moteurs, d’équipements d’automatisation, de systèmes de contrôle, d’éclairage, d’équipements de communication et de dispositifs auxiliaires partageant la même infrastructure électrique. Sans distribution et protection appropriées, un problème dans un circuit de dérivation peut affecter d’autres équipements et provoquer des temps d’arrêt inutiles.
Les équipements modernes d’alimentation CA doivent donc être conçus autour de l’application complète plutôt que d’une puissance électrique unique. La tension, le courant, les caractéristiques de charge, les conditions de défaut, l'exposition environnementale, les exigences en matière de boîtier, le routage des câbles et l'accès pour la maintenance doivent tous être pris en compte avant la spécification de l'équipement.
HAGOÉ développe des solutions d'alimentation CA pour les équipements industriels, les projets d'infrastructures, les installations de télécommunications, les systèmes d'énergie renouvelable et d'autres applications nécessitant une distribution d'énergie CA contrôlée et protégée.
Le processus de fonctionnement de base d'un ensemble d'alimentation CA peut être compris comme un chemin contrôlé entre la source électrique entrante et les charges connectées.
Cette architecture crée une interface électrique plus organisée. Au lieu de connecter de nombreuses charges directement à une alimentation non contrôlée, le système fournit des circuits définis avec des points de protection et d'isolation appropriés.
La disposition exacte dépend du projet. Un boîtier compact monté sur machine peut nécessiter seulement un petit nombre de circuits protégés, tandis qu'un panneau d'alimentation auxiliaire industriel peut nécessiter plusieurs circuits de dérivation, compteurs, isolateurs, contacteurs et autres composants.
La configuration interne d'une alimentation CA doit être sélectionnée en fonction des exigences électriques et de l'environnement d'exploitation. Les composants communs incluent :
| Composant | Fonction principale | Considération typique |
|---|---|---|
| Disjoncteur principal | Fournit une protection et une commutation du circuit primaire | Courant nominal, tension, capacité de coupure |
| Disjoncteurs de dérivation | Protéger les circuits individuels en aval | Courant de charge et coordination |
| Isolateur | Fournit une isolation électrique pour le fonctionnement ou la maintenance | Exigences d'isolation et méthode d'installation |
| Fusible | Fournit une protection contre les surintensités | Type de fusible, calibre et application |
| Contacteur | Permet la commutation et le contrôle électriques | Type de charge et fréquence de commutation |
| Mètre | Fournit des mesures électriques | Tension, courant, puissance ou autres paramètres surveillés |
| Borniers | Organiser les connexions de câblage sur le terrain | Taille du conducteur et disposition des connexions |
| Jeu de barres | Distribue l’énergie électrique au sein de l’assemblage | Capacité actuelle, isolation et dégagement |
| Enceinte | Protège les composants électriques et le câblage | Matériau, dimensions, environnement et niveau de protection |
Toutes les alimentations CA ne nécessitent pas tous ces composants. Une conception efficace évite une complexité inutile tout en fournissant les fonctions requises par l’application.

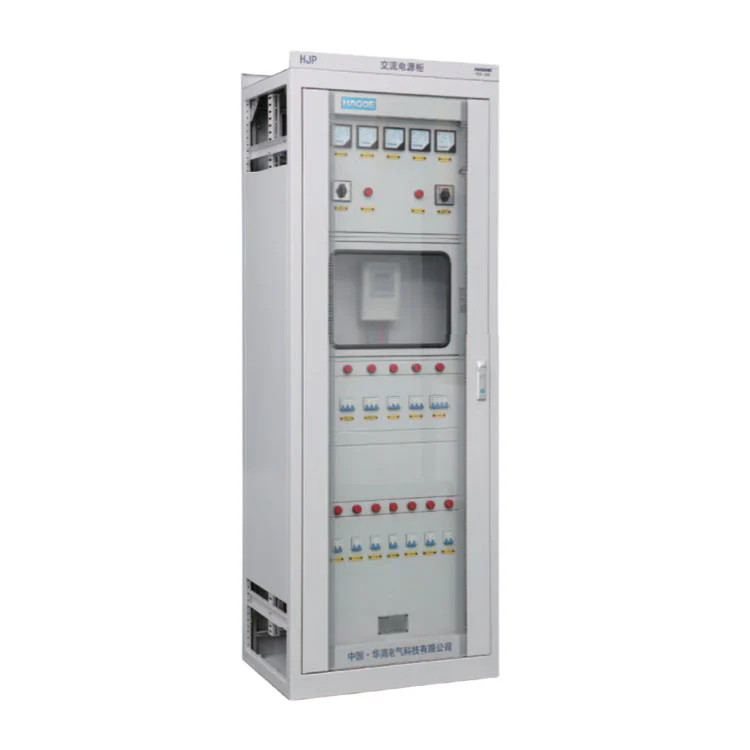

Deux configurations courantes sont un panneau d'alimentation CA et un boîtier de panneau CA. Bien que leurs fonctions se chevauchent, leur forme physique et leur installation prévue peuvent être différentes.
Pour une grande installation industrielle, un panneau peut être préférable car il peut accueillir plusieurs circuits et un agencement de composants plus large. Pour un constructeur de machines ou un intégrateur d'équipements, un boîtier de panneau compact peut simplifier le câblage localisé et réduire l'espace requis pour les composants électriques.
Le choix correct dépend du nombre de circuits, de l'emplacement d'installation, de l'espace disponible, du cheminement des câbles, des exigences de maintenance et des conditions environnementales.
Choisir une alimentation CA basée uniquement sur la tension et le courant nominal peut créer des problèmes plus tard. Une meilleure approche consiste à évaluer l’application électrique complète avant de finaliser les spécifications.
Pour l'approvisionnement basé sur un projet, la fourniture d'un schéma unifilaire, d'une liste de charges, des spécifications de l'équipement, des dessins d'installation et des exigences en matière de câbles peut rendre le processus d'ingénierie beaucoup plus précis.
Différentes charges électriques créent différentes exigences sur une alimentation CA. Un radiateur résistif, par exemple, se comporte différemment d'un moteur ou d'un système de commande électronique.
| Type de charge | Caractéristique typique | Attention à la conception |
|---|---|---|
| Charges résistives | Demande actuelle généralement prévisible | Courant continu et charge thermique |
| Charges inductives | Peut impliquer de la puissance réactive et des effets de commutation | Sélection des appareils de protection et de commutation |
| Moteurs | Le courant de démarrage peut dépasser le courant de fonctionnement | Conditions de démarrage, protection et commutation |
| Équipement électronique | Peut être sensible à la qualité de l’alimentation électrique et aux interruptions | Protection, surveillance et compatibilité du système |
| Charges industrielles mixtes | Plusieurs types de charges fonctionnent simultanément | Calcul de charge, séparation des circuits et coordination |
Ignorer le courant de démarrage ou les conditions transitoires peut entraîner des déclenchements intempestifs ou un système sous-dimensionné. À l’inverse, un surdimensionnement excessif peut augmenter le coût de l’équipement et les dimensions de l’armoire sans apporter d’avantages opérationnels significatifs.
Une conception équilibrée doit donc tenir compte à la fois des conditions d’exploitation actuelles et des exigences futures réalistes.
La protection électrique est l’une des fonctions les plus importantes d’un bloc d’alimentation CA. Les dispositifs de protection aident à isoler les circuits anormaux et à réduire l’impact potentiel des défauts électriques.
Toutefois, la protection ne représente qu’une partie de la conception globale. L'enceinte joue également un rôle important car elle détermine la manière dont les composants électriques sont protégés de l'environnement et la manière dont le personnel peut interagir en toute sécurité avec l'équipement.
Les considérations importantes concernant le boîtier incluent :
Les solutions d'alimentation CA de HAGOE peuvent être configurées en fonction des conditions d'installation, des exigences en matière de boîtier, de la disposition des câbles et des spécifications électriques spécifiques au projet. Ceci est particulièrement utile lorsque les équipements standard disponibles dans le commerce ne correspondent pas aux contraintes physiques ou électriques du site.
Les équipements d'alimentation CA sont utilisés dans un large éventail d'industries, car la plupart des systèmes électriques industriels et commerciaux nécessitent une interface contrôlée entre la source entrante et les charges individuelles.
Fabrication industrielle :Les installations de production utilisent des ensembles d'alimentation CA pour les machines, les systèmes d'automatisation, les équipements de contrôle, les charges auxiliaires et la distribution électrique localisée. Une bonne organisation des circuits peut faciliter le dépannage et réduire l’impact des défauts électriques individuels.
Énergie et infrastructures :Les projets d'infrastructure peuvent nécessiter une alimentation auxiliaire fiable pour les équipements de terrain, les systèmes de contrôle, les salles électriques et autres installations de support. L’équipement devra peut-être satisfaire aux dessins spécifiques du projet et aux exigences environnementales.
Télécommunications :Les installations de télécommunications contiennent des équipements de communication et de contrôle sensibles qui dépendent d'une distribution électrique organisée. Les blocs d'alimentation CA peuvent fournir des interfaces d'alimentation protégées pour les équipements et les systèmes auxiliaires.
Énergie renouvelable :Les projets photovoltaïques et de stockage d’énergie contiennent plusieurs sous-systèmes électriques. L'équipement d'alimentation CA peut être utilisé pour les circuits auxiliaires, les équipements de contrôle local, les fonctions de protection et d'autres applications côté CA.
Machines et équipements :Les boîtiers de panneaux AC compacts peuvent être intégrés ou installés à côté des machines pour fournir une protection locale, une commutation et des points de connexion. Cela peut aider les fabricants d’équipements à créer une architecture électrique plus organisée.
HAGOÉ Electric Technology Co., Ltd. est impliquée dans la fabrication et l'ingénierie d'équipements électriques depuis 2008. Ses capacités couvrent la recherche et le développement, la conception technique, la fabrication, les tests, la vente et les services d'exportation.
Pour les clients achetant un équipement d’alimentation CA, la valeur d’un fabricant ne se limite pas à l’armoire physique. Les exigences du projet impliquent souvent la configuration électrique, les dessins, la sélection des composants, les dimensions du boîtier, la documentation, l'emballage et la coordination technique. Un fabricant capable de prendre en charge ces étapes peut contribuer à réduire les écarts de communication entre les équipes d’approvisionnement, d’ingénierie, d’installation et de mise en service.
HAGOÉ prend en charge à la fois les produits standardisés et les solutions personnalisées. Sa gamme d'alimentations CA comprend des panneaux d'alimentation CA et des boîtiers de panneaux CA qui peuvent être configurés en fonction des exigences du projet.
Pour les entrepreneurs EPC étrangers, les distributeurs, les fabricants d'équipements et les utilisateurs industriels, cette approche orientée projet peut être particulièrement utile lorsque les dimensions standard ou les configurations électriques standard ne suffisent pas.
Même une alimentation CA bien conçue nécessite une installation correcte et une inspection de routine. Avant la mise sous tension, le personnel électrique qualifié doit vérifier que l'installation correspond aux dessins approuvés et aux exigences locales applicables.
Un programme d’inspection pratique peut comprendre :
Les intervalles de maintenance doivent être déterminés en fonction de l'équipement, de l'environnement d'exploitation, du cycle de service, des recommandations du fabricant et des réglementations applicables. Toute inspection ou réparation impliquant un équipement électrique sous tension doit être effectuée uniquement par du personnel dûment qualifié et suivant les procédures de sécurité du site.
Plusieurs erreurs évitables peuvent rendre une alimentation CA plus coûteuse ou moins fiable que nécessaire.
1. Qu'est-ce qu'une alimentation CA ?
Une alimentation CA est une source ou un ensemble électrique conçu pour recevoir, contrôler, protéger, distribuer ou fournir une alimentation en courant alternatif aux équipements connectés. Les panneaux d'alimentation CA industriels peuvent combiner des fonctions de distribution, de protection, de commutation, de mesure et de connexion.
2. Quelle est la différence entre un panneau d'alimentation CA et un boîtier de panneau CA ?
Un panneau d'alimentation CA est généralement destiné à un agencement plus complet de circuits d'entrée CA, de distribution, de protection et de contrôle. Un boîtier de panneau CA est généralement plus compact et convient à la distribution ou au contrôle d'énergie localisé au niveau de l'équipement.
3. Quelles informations dois-je fournir lors d'une demande d'alimentation secteur ?
Les informations utiles incluent la tension du système, le courant nominal, le nombre de circuits, les types de charge, l'environnement d'installation, les exigences en matière de boîtier, la direction d'entrée des câbles, la méthode de montage, les exigences de surveillance, les normes applicables et les dessins du projet. Un diagramme unifilaire et une liste de charges peuvent rendre l'évaluation technique beaucoup plus facile.
4. Une alimentation CA peut-elle être personnalisée ?
Oui. Selon le projet, une alimentation CA peut être configurée en fonction des caractéristiques électriques, du nombre de circuits, des dispositifs de protection, des dimensions du boîtier, de la disposition des composants, de l'entrée des câbles, de la disposition de montage, des fonctions de surveillance, des plaques signalétiques et des exigences en matière de documentation.
5. Où les panneaux d'alimentation CA sont-ils couramment utilisés ?
Les applications typiques incluent la fabrication industrielle, les infrastructures, les télécommunications, les projets d'énergie renouvelable, les systèmes d'automatisation, les systèmes d'alimentation auxiliaires et l'intégration de machines.
6. Pourquoi le choix du boîtier est-il important ?
Le boîtier protège les composants électriques et le câblage des conditions environnementales et mécaniques. La poussière, l'humidité, la température, l'emplacement d'installation, le routage des câbles et l'accès pour la maintenance doivent tous être pris en compte lors de la sélection du boîtier.
7. HAGOE peut-il soutenir des projets à l’étranger ?
HAGOÉ fournit un support d'ingénierie et d'exportation pour les projets applicables, y compris une consultation technique, une fabrication personnalisée, une documentation qualité, un emballage d'exportation, une coordination logistique, des conseils d'installation et un support technique après-vente.
Un fiableAlimentation CAest plus qu'un boîtier contenant des composants électriques. Il s'agit d'une interface importante entre la source d'alimentation en amont et l'équipement en aval, combinant distribution d'énergie, protection, isolation, commutation, surveillance et câblage organisé en fonction des exigences de l'application.
La solution la plus efficace commence par une compréhension claire de la charge électrique et de l’environnement d’installation. La tension et le courant sont des points de départ essentiels, mais les caractéristiques de charge, les conditions de défaut, les exigences en matière de boîtier, le routage des câbles, l'accès pour la maintenance, les besoins de surveillance et les extensions futures doivent également être évalués.
Pour les utilisateurs industriels, les fabricants d'équipements, les entrepreneurs EPC, les développeurs d'infrastructures, les installations de télécommunications et les projets d'énergie renouvelable, travailler avec un fabricant expérimenté peut simplifier ce processus.HAGOÉcombine l'ingénierie électrique, la fabrication, les tests, la personnalisation et l'assistance à l'exportation pour développer des solutions d'alimentation CA pour différentes conditions de projet.
Si vous évaluez un panneau d'alimentation CA, un boîtier de panneau CA ou une solution de distribution d'énergie CA personnalisée, fournissez vos spécifications électriques, vos informations de charge, vos dessins et vos exigences d'installation à HAGOE.Contactez-nouspour discuter des exigences de votre projet et trouver une configuration d'alimentation CA pratique pour votre application.
