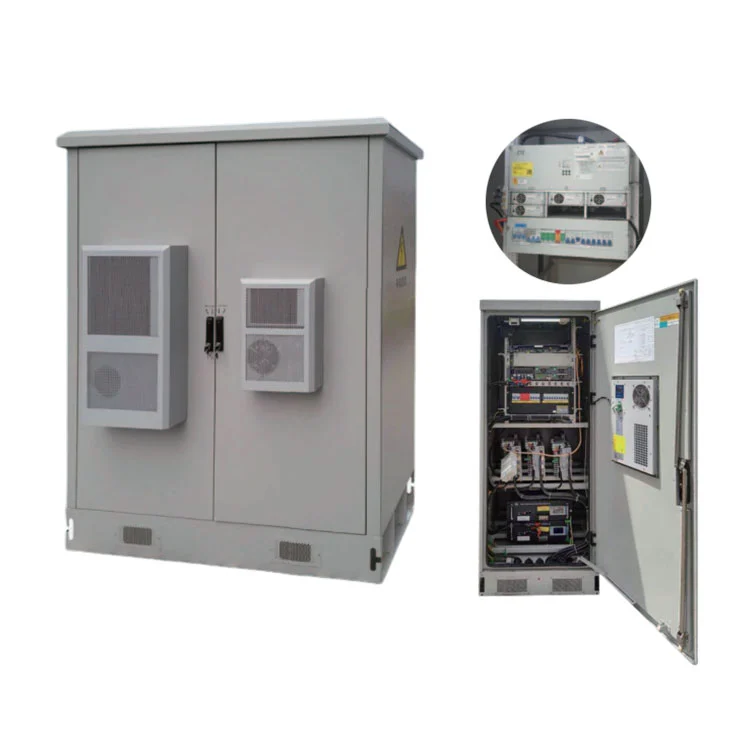

La série HAGOE H5GYPanneau d'alimentation CC extérieur 5Gintègre la distribution AC/DC, la conversion de puissance 48 V DC, la gestion de la batterie, la surveillance, la gestion thermique et la protection contre les surtensions dans une armoire extérieure. AvecConfigurations 200A et 300A, protection IP55, communication TCP/IP et surveillance à distance, il est conçu pour les stations de base 5G, FTTx, les équipements de communication de données et d'accès où une alimentation CC stable est requise.
A Panneau d'alimentation CC extérieur 5Gest plus qu'un panneau DC classique installé à l'extérieur. Les équipements électriques de télécommunication doivent maintenir une sortie CC stable tout en faisant face aux fluctuations de température, à l'humidité, à la poussière, aux surtensions dues à la foudre, au vieillissement de la batterie, à l'espace d'installation limité et aux exigences de maintenance à distance.
LeSérie HAGOE H5GYsuit une architecture intégrée à une armoire, combinant les fonctions de distribution AC/DC, d'alimentation du redresseur, de gestion de batterie, de surveillance, de gestion thermique et de protection dans une seule armoire extérieure. Cette configuration est destinée à simplifier l'installation du site et à prendre en charge le fonctionnement continu de5G, 4G, FTTxet autres équipements de communication.
Série HAGOE H5GY— Solution d'alimentation CC extérieure intégrée pour les sites de télécommunications 5G/4G.
Combine la distribution AC/DC, le redresseur, la gestion des batteries, la surveillance et la gestion thermique dans une seule armoire IP55.

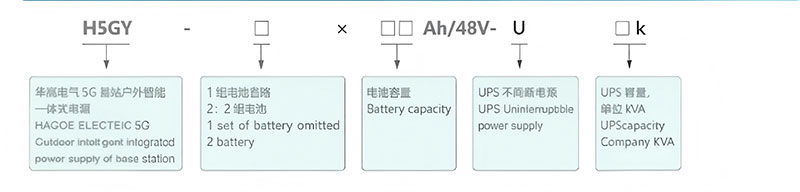

Alimentation 48 V CC montée sur poteau série H5GYest conçu autour du48 V CCarchitecture de puissance couramment utilisée par les équipements de télécommunications. Le système peut intégrer leSérie H48SAlimentation DC48V intégrée, module de surveillance, modules redresseurs, distribution AC/DC et système de batterie selon la configuration requise.
Pour les entrepreneurs en télécommunications et les intégrateurs de systèmes, cela signifie que l'armoire électrique peut être configurée en fonction du profil de charge réel au lieu de forcer chaque projet dans une configuration fixe.
Le compartiment d'équipement et le compartiment de batterie adoptenttechnologie d'isolation des conduits d'airpour séparer les environnements de fonctionnement de l'électronique de puissance et des batteries. Cela permet de réduire l'influence de la chaleur générée par la partie puissance sur le compartiment batterie.
Le système peut également être configuré avec des fonctions de surveillance environnementale et de contrôle de la température. Pour les projets exposés à des températures ambiantes élevées ou à des variations importantes de température jour/nuit, la gestion thermique devient un élément important de la fiabilité de la batterie et du système.
L'architecture de surveillance intégrée prend en charge des fonctions telles quecalcul de la capacité de la batterie, compensation de température, test de batterie en ligne, régulation automatique de la tension et limitation du courant.
Ces fonctions permettent aux opérateurs de surveiller l'état de fonctionnement du système CC et de la batterie plutôt que de se fier uniquement à une inspection locale. Les paramètres liés à la batterie peuvent être intégrés au système de surveillance global en fonction de la configuration sélectionnée.
Le système fournit unfonction d'économie d'énergie en veillepour les sites de communication où les conditions de charge varient dans le temps. L'objectif est de réduire la consommation d'énergie inutile tout en maintenant l'alimentation électrique requise pour les équipements de communication.
Ceci est particulièrement pertinent pour les sites de télécommunications distribués où de nombreuses armoires fonctionnent en continu et où la consommation d'énergie s'accumule sur un grand nombre d'emplacements.
| Articles | Paramètres techniques | Obligatoire / Facultatif |
|---|---|---|
| Tension d'entrée nominale | CA 380 V ±20 % | — |
| Fréquence nominale | 50 Hz ±10 % | — |
| Tension de sortie nominale | 110 V CC / 220 V CC | — |
| Plage de tension de sortie | 90-130 V CC / 180-260 V CC | — |
| Module de charge | HG-T, HG-Z, HG-F | Requis |
| Courant du module de charge | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Requis |
| Module d'inspection de batterie | HG-X: Jusqu'à 4 modules (≤4) | Requis |
| Module d'isolation de branche | HG-I: Jusqu'à 16 modules (≤16) | Facultatif |
| Module onduleur | HG-N1K(1K, 2K, 3K, 5K) | Facultatif |
| Module de valeur de commutation | HG-K: Jusqu'à 16 modules (≤16) | Facultatif |
| Taille du corps de l'armoire | 800 × 600 × 2260 mm(ou 2360 mm) | Non standard et personnalisable |
| Module de surveillance de la batterie | Jusqu'à 32 modules (≤32) | Facultatif |
La configuration peut intégrer des modules de surveillance, des modules redresseurs, une distribution AC/DC, des contacts secs et des structures de rack selon les exigences du projet.
La section de distribution peut prendre en charge jusqu'àPositions d'installation du disjoncteur 24P AC/DC, avec une allocation spécifique AC et DC en fonction de la configuration de l'armoire sélectionnée.
L'architecture de surveillance et de contrôle peut prendre en charge6 entrées et 6 sortiesavec affectation personnalisable, ainsi que mesure de la puissance CA, détection de la consommation d'énergie multi-utilisateurs, contrôle de mise hors tension à plusieurs niveaux etTCP/IPcommunication.
Remarque technique :La quantité finale du redresseur, la capacité de la batterie, la configuration d'entrée/sortie et la disposition du disjoncteur doivent être confirmées par rapport au calcul de charge du projet, aux exigences de temps de sauvegarde et à la configuration de l'équipement de télécommunication avant le devis.
Avant de sélectionner unPanneau d'alimentation CC extérieur 5G, les équipes d’approvisionnement et d’ingénierie doivent confirmer cinq paramètres :
Capacité de charge :Déterminez la charge CC continue totale et l’expansion future attendue avant de sélectionner la configuration 200 A ou 300 A.
Exigence de sauvegarde :La capacité de la batterie doit être calculée à partir du temps de sauvegarde requis, de la charge réelle et des conditions de fonctionnement locales plutôt que sélectionnée uniquement en fonction de la capacité de l'armoire.
Modalités de distribution :Confirmez les positions requises du disjoncteur AC/DC, le nombre d'entrées et de sorties et si plusieurs groupes de charges nécessitent une mise hors tension par étapes.
Protocole de communication :Confirmez si la plateforme de gestion de site nécessiteTCP/IP, RS485, RS232ou interfaces d'alarme à contact sec.
Conditions environnementales :La température ambiante, l'humidité, l'exposition solaire, l'emplacement d'installation et les conditions de maintenance doivent être pris en compte lors de la sélection de la configuration de gestion thermique de l'armoire.
Cette méthode de sélection par projet permet d’éviter à la fois les systèmes sous-dimensionnés et les capacités d’équipement inutiles.
Pour les systèmes DC muraux standard ou compacts, HAGOE fournit une documentation d'installation en anglais et des conseils techniques à distance.
Pour les panneaux CC de taille moyenne et les armoires électriques complètes, les ingénieurs peuvent fournir une assistance à l'installation et à la mise en service selon la disposition du projet. Pour les projets de sous-stations, photovoltaïques ou EPC plus importants, HAGOE peut préparer un plan d'installation et de mise en service dédié et coordonner la mise en service des équipements avec le calendrier global de construction.
L'assistance à l'installation comprendformation à l'exploitation, conseils de mise en service et dépannage à distance, aidant l'équipe de maintenance du client à se familiariser avec les opérations de routine.
LeArmoire d'alimentation de télécommunication extérieure série H5GY/IOPUpeut être utilisé comme plate-forme d'alimentation CC extérieure pour les sites de communication cellulaire où l'équipement nécessite une stabilité48 V CCalimentation et batterie de secours.
Pour les nœuds d'accès fibre et de communication distribués, la conception de l'armoire intégrée peut combiner la conversion de puissance, la batterie de secours, la surveillance et la distribution au sein d'une installation extérieure compacte.
Le système peut prendre en charge les équipements de communication et d'accès nécessitant un système centralisé.48 V CCsource d’alimentation avec interfaces de surveillance et d’alarme à distance.
IP55la protection, la surveillance de l'environnement, la gestion de la batterie et les options antivol rendent le système adapté aux sites où l'inspection manuelle régulière est limitée.
Pour les sites 3G/4G existants en cours de mise à niveau vers la 5G, le système peut être configuré en fonction des nouvelles exigences de charge, de l'accord de distribution et des exigences de batterie de secours.
HAGOE est engagé dans la fabrication d'équipements électriques depuis2008, avec une couverture de produits s'étendant des systèmes d'alimentation CC et UPS/EPS à la distribution d'énergie, au contrôle d'automatisation et aux équipements électriques pour les nouvelles énergies. Cela permet aux projets de télécommunications d'être coordonnés avec les systèmes électriques associés par l'intermédiaire d'une seule équipe d'ingénierie.
L'entreprise exploite sa propre base de production et intègreServices de R&D, d'ingénierie, de fabrication, de tests et d'exportation. Les produits standard peuvent être fournis avec des dimensions d'armoires, des arrangements de distribution, des interfaces de communication et des configurations de surveillance personnalisés.

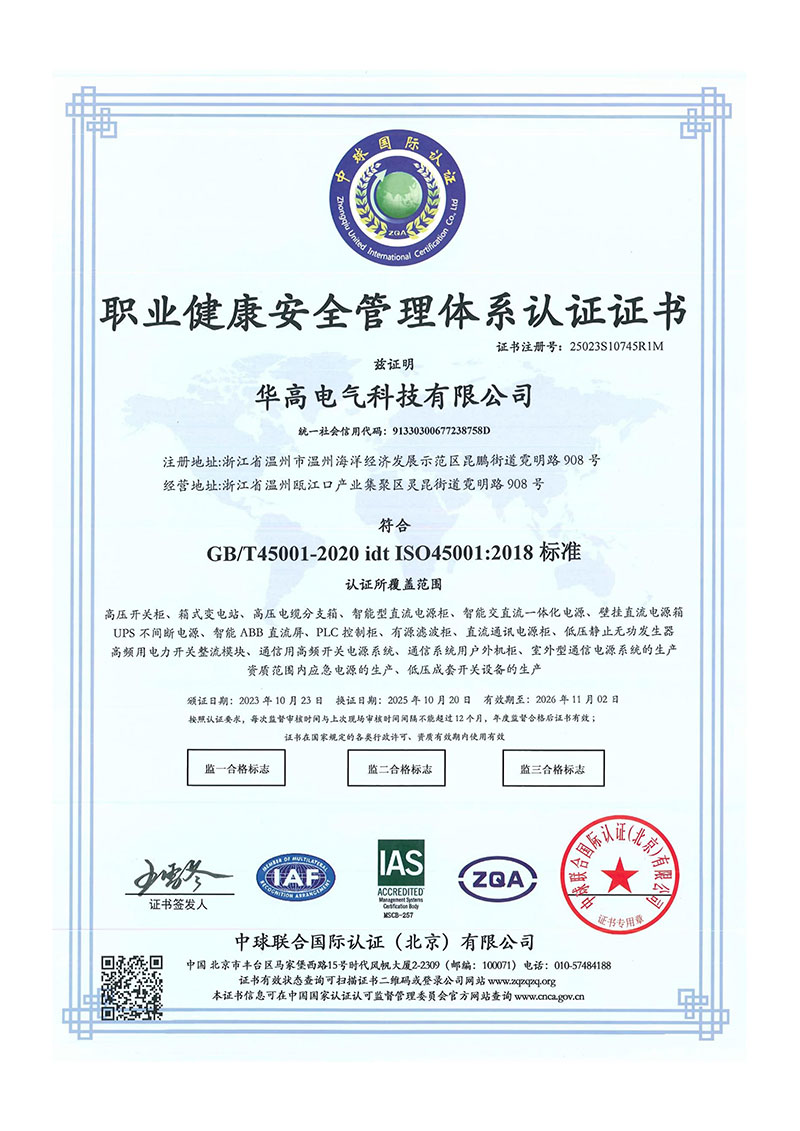

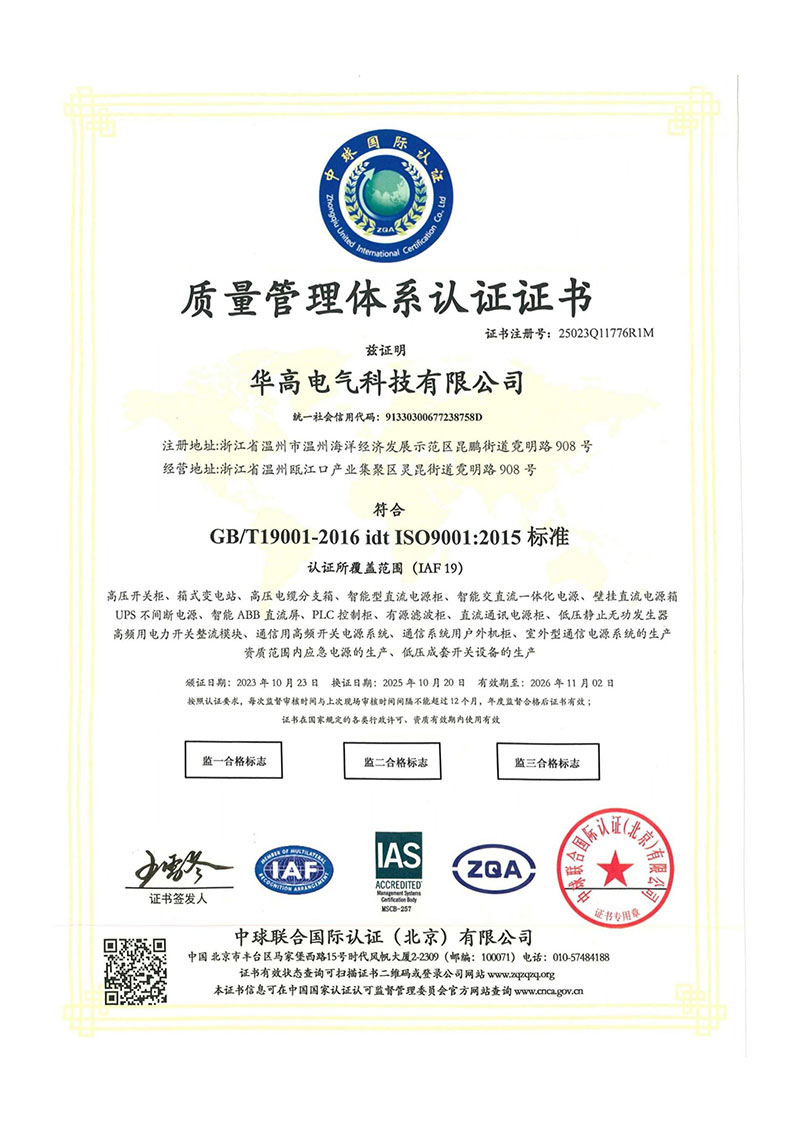

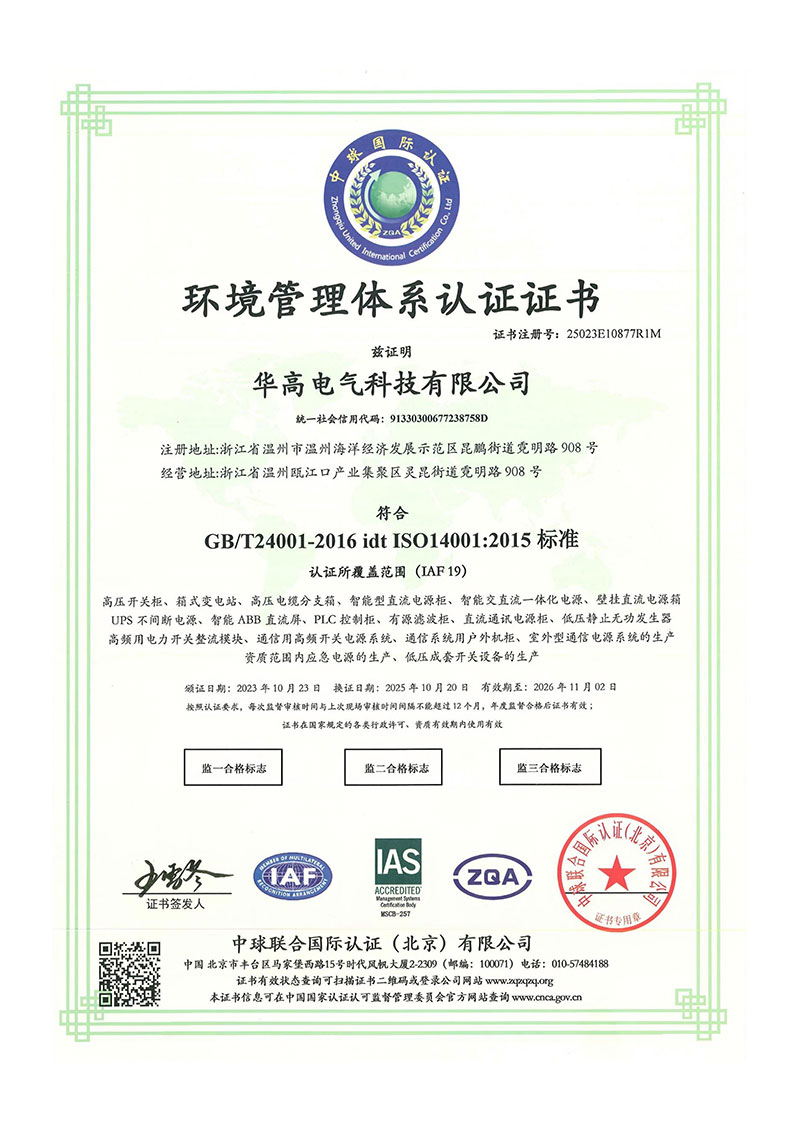

HAGOE a obtenu34+ brevets nationauxet maintient les certifications et les systèmes de gestion, y comprisISO9001, ISO14001, ISO45001, CCC, CE, CB et RoHS, selon le produit applicable et la portée de la certification.
Pour les achats internationaux, les documents techniques peuvent inclure des manuels de produits, des dessins électriques, des rapports d'inspection, des documents de certification, des listes de colisage et des instructions d'installation.
Pour les entrepreneurs en télécommunications EPC, les distributeurs et les intégrateurs de systèmes, HAGOE propose une sélection technique, une conception de solutions personnalisées, une assistance aux devis, un suivi de la production, une documentation d'inspection, une coordination logistique et une assistance à la mise en service à distance.
Pour la sélection standard et les schémas de distribution d'énergie de base, l'équipe d'ingénierie peut normalement fournir une configuration préliminaire et un devis dans les délais.1 jour ouvrable. Les projets personnalisés plus complexes sont évalués en fonction de leur portée technique.
HAGOE Technologie Électrique Co., Ltd.a été établi en2008à Wenzhou, Zhejiang, Chine, avec des capacités de fabrication et d'ingénierie couvrant la distribution d'énergie, l'électronique de puissance, les nouvelles énergies et les systèmes électriques intelligents.
Pour les systèmes électriques de télécommunications extérieurs, la production comprend la fabrication des armoires, l’assemblage électrique, l’intégration du système de surveillance, la mise en service du système et l’inspection finale. La base de production est équipée deMachines de découpe laser TRUMPF, plieuses CNC AMADA, des équipements de poinçonnage à tourelle automatisés, des lignes de production SMT et des systèmes de test de vieillissement intelligents, ainsi que des équipements pour la CEM, la protection IP et les tests environnementaux.
La société opère sousISO9001, ISO14001 et ISO45001systèmes de gestion et développe des produits conformément aux exigences applicables du GB et de la CEI. Des rapports d'inspection, des certificats et de la documentation technique spécifiques au projet peuvent être fournis selon les exigences du client.
LeSystème d'alimentation CC intégré extérieur série H5GYpeut être adapté pour les opérateurs de télécommunications, les entrepreneurs EPC, les distributeurs et les intégrateurs de systèmes qui nécessitent une configuration spécifique au projet.
La personnalisation peut couvrirstructure de l'armoire, apparence, logo, emballage, disposition de distribution, interfaces de surveillance, configuration de communication et composants électriques sélectionnés. HAGOE fournit également des services OEM/ODM pour les clients internationaux et peut coordonner une documentation technique personnalisée avec l'équipement fourni.
Oui. LeSérie H5GYLe panneau d'alimentation CC extérieur 5G est spécialement conçu pour les applications d'alimentation de communication extérieure, notamment5G, 4G, FTTx, équipements de communication et d'accès aux données. Le48 V CCL'architecture, l'intégration de la batterie, la surveillance et la protection des armoires extérieures le rendent adapté à l'infrastructure électrique des sites de télécommunications.
Les informations de configuration H5GY/H48S fournies comprennent200A et 300Aconfigurations du système. La capacité finale doit être sélectionnée en fonction de la charge CC réelle, des exigences d'extension et de la conception de la batterie de secours.
L'architecture du système prend en charge un compartiment de batterie et des fonctions de gestion de batterie. Le type, la capacité et la quantité réels de la batterie doivent être confirmés en fonction du temps de sauvegarde requis et du calcul de la charge du projet.
Oui. Selon la configuration sélectionnée, les interfaces de communication comprennentTCP/IP, RS485, RS232et contacts secs. Les fonctions de surveillance peuvent être configurées pour la plateforme de gestion à distance du projet.
Oui. La configuration du produit prend en chargeProtection contre la foudre AC, DC et signal, avec protection contre les surtensions B+C disponible selon la configuration du projet.
Oui. HAGOE fournitOEM/ODMet la personnalisation technique couvrant la structure de l'armoire, la configuration électrique, les interfaces de surveillance, la marque, l'emballage et la documentation technique associée.
La configuration fournie spécifieIP55protection pour l'armoire extérieure.
Oui. HAGOE fournit des manuels d'installation en anglais, des conseils techniques à distance et une assistance à la mise en service. Une assistance sur site peut également être organisée pour des projets plus importants ou plus complexes en fonction de la portée du projet.
En fonction de la commande et des exigences du projet, HAGOE peut fournir des manuels de produits, des dessins électriques, des rapports d'inspection, des documents de certification, des listes de colisage et toute autre documentation technique requise pour la livraison du projet.
Oui. HAGOE n’impose pas de MOQ obligatoire universel.Une unitépeuvent être commandés pour des produits standards, tandis que les projets personnalisés sont évalués en fonction de la configuration requise.
HAGOE est unfabricantbasé à Wenzhou, Zhejiang, Chine, établi en2008. L'entreprise intègre des services de R&D, de fabrication, de tests, de vente et d'exportation et exploite ses propres installations de production.
Pour les produits standards en stock, l'expédition peut être organisée dans les plus brefs délais.3 jours ouvrablesaprès paiement, sous réserve de disponibilité des stocks. Les commandes par lots standard nécessitent généralement7 à 10 jours ouvrables, alors que les commandes personnalisées nécessitent généralement15 à 30 jours ouvrables, en fonction de la configuration et de la complexité du projet.
