Appareillage haute tension 10kV

L'appareillage de commutation 10 kV remplit les fonctions essentielles de réception, de distribution, de contrôle et de protection de l'énergie électrique moyenne tension. Contrairement aux appareillages basse tension 380 V ou 660 V utilisés dans la distribution en aval, un système 10 kV nécessite une plus grande attention en matière d'isolation, d'interruption en cas de défaut, de verrouillage mécanique, de compartimentage et de sécurité des opérateurs.

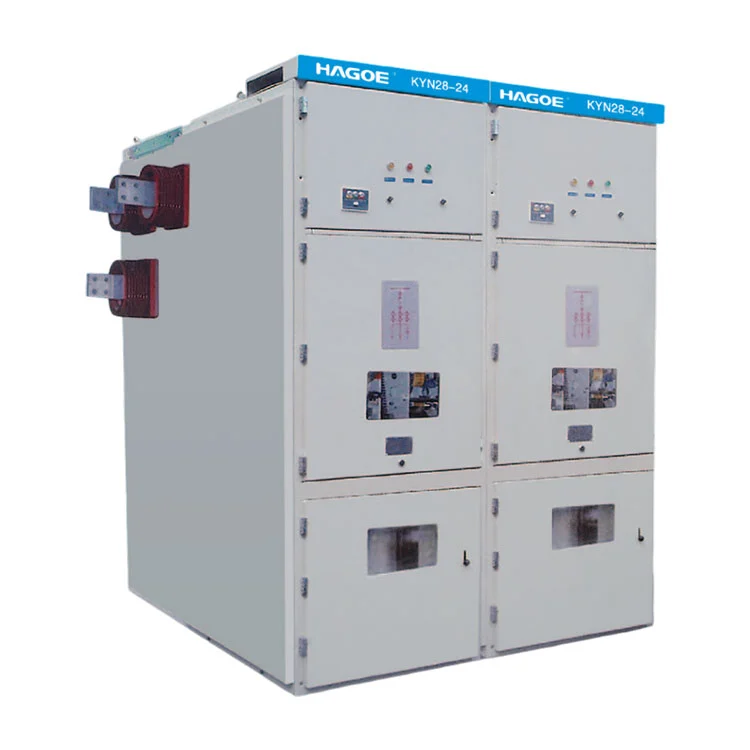

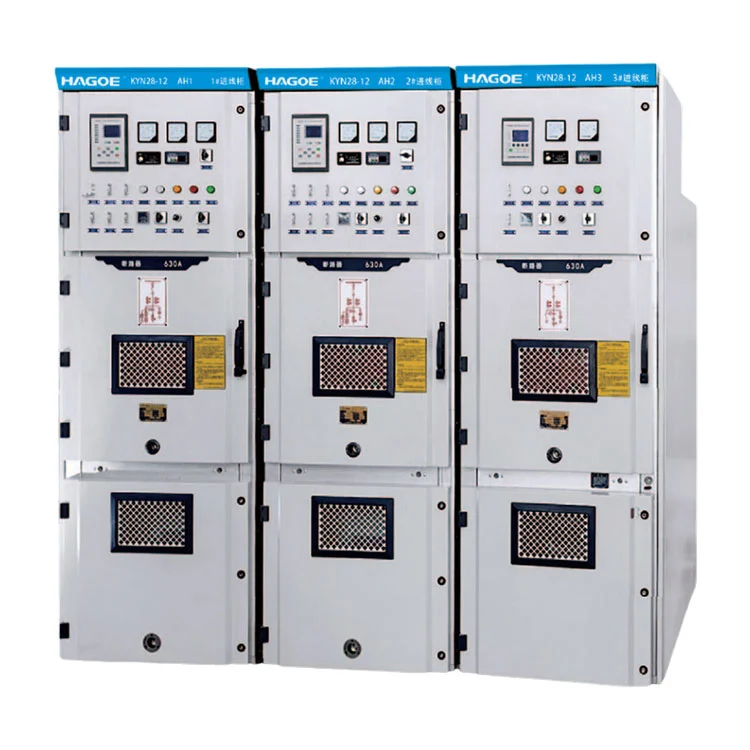

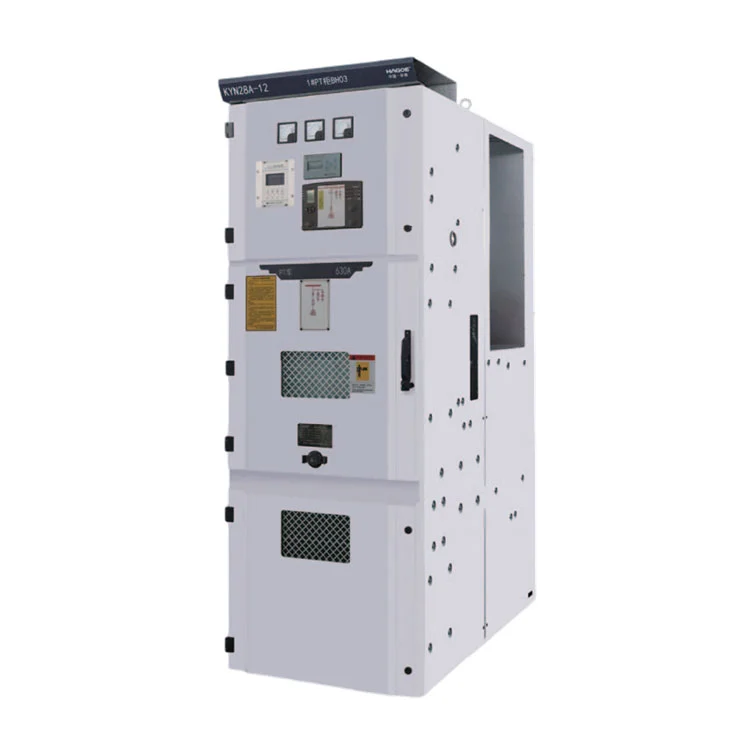

L'appareillage de commutation haute tension HAGOE KYN28-12 10 kV utilise une structure blindée amovible sous enveloppe métallique qui sépare le disjoncteur, le jeu de barres, les câbles et les zones de commande basse tension en compartiments fonctionnels dédiés. La gamme peut être configurée pour les départs entrants, les départs sortants, les coupleurs de bus, les applications PT et d'autres exigences du système principal.

Pour les installations industrielles, les sous-stations, les grands bâtiments et les infrastructures nécessitant une alimentation électrique de 10 kV, une configuration correcte des appareillages moyenne tension est importante non seulement pour le fonctionnement normal, mais également pour l'isolation des défauts et la maintenance.

Pourquoi utiliser la structure amovible KYN28-12 ?

L'une des principales caractéristiques du KYN28-12 est soncamion disjoncteur débrochable.

Au lieu de monter de manière permanente le disjoncteur à l’intérieur de l’armoire, le disjoncteur est installé comme une unité fonctionnelle mobile indépendante. Pour les projets nécessitant une inspection périodique, des tests ou le remplacement du disjoncteur, la conception amovible peut réduire les travaux de démontage sur site et maintenir l'équipement de commutation principal fonctionnellement séparé des autres zones de l'armoire.

L'appareillage se compose principalement d'uncorps d'armoire fixe et un chariot débrochable. L'enceinte et les cloisons fonctionnelles internes sont assemblées à l'aide d'assemblages boulonnés pour créer des zones internes clairement définies.

Selon la configuration du projet, l'appareillage peut accueillir des camions disjoncteurs à vide ou des interrupteurs de charge fixes.

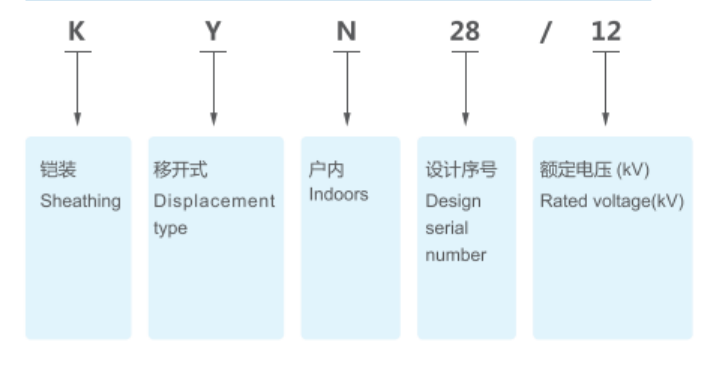

Définition du modèle

Paramètre technique

Conception de verrouillage mécanique et anti-erreur de fonctionnement

Pour les équipements 10 kV, la conception mécanique n’est pas simplement une question de fabrication d’armoires.Séquences de fonctionnement verrouillées et contrôléessont des éléments importants dans la conception des appareillages moyenne tension.

Le KYN28-12 intègre un dispositif de verrouillage mécanique qui coordonne la position du camion, l'état du disjoncteur et le fonctionnement de la porte de l'armoire, contribuant ainsi à réduire le risque de fonctionnement incorrect.

Ceci est particulièrement important dans les systèmes moyenne tension, car des opérations de commutation incorrectes peuvent entraîner des dommages matériels, des coupures de courant ou de graves risques pour la sécurité. Lors de la spécification d'un appareillage de commutation de 10 kV, les acheteurs doivent donc évaluer plus que la tension et le courant nominal, notamment :

Type de disjoncteur

Disposition de verrouillage

Disposition de mise à la terre

Niveau d'isolation

Conception du compartiment

Schéma de protection et de contrôle

Structure fermée en métal et protection IP4X

KYN28-12 utilise unconstruction blindée à enveloppe métallique, avec l'enceinte de l'armoire et les cloisons internes assemblées par des boulons.

Le boîtier standard fournit unIndice de protection IP4X, tandis que le niveau de protection du compartiment disjoncteur est IP2X lorsque la porte du compartiment est ouverte.

La construction compartimentée interne maintient les zones de jeu de barres, de disjoncteur et de câbles fonctionnellement séparées et aide à limiter l'accès aux composants sous tension.

La surface de l'armoire est recouverte d'un revêtement plastique pour améliorer la résistance aux chocs mécaniques et à la corrosion. Les matériaux des armoires et les exigences en matière de traitement de surface peuvent également être examinés en fonction des conditions du projet.

Configuration du disjoncteur à vide

L'appareillage de commutation sous vide moyenne tension KYN28-12 peut être configuré avec différents types de disjoncteurs sous vide en fonction des exigences du projet, notammentVD4, VVS1, VH1, VK et ZN28disjoncteurs en série.

Les disjoncteurs à vide conviennent à la commutation et à la protection contre les défauts dans les systèmes moyenne tension. Contrairement aux disjoncteurs à huile traditionnels, les interrupteurs à vide n'utilisent pas d'huile isolante comme moyen d'extinction de l'arc, ce qui entraîne des exigences différentes en matière de taille de l'équipement, de maintenance et de conditions de fonctionnement.

HAGOE peut configurer le disjoncteur en fonction de la marque spécifiée par le client, des spécifications techniques du projet et des exigences du marché cible plutôt que d'imposer une configuration de disjoncteur pour chaque projet.

Comment sélectionner un système de jeu de barres ?

KYN28-12 peut être appliqué dans :

Systèmes à jeu de barres unique
Une configuration relativement simple pour les systèmes de distribution 10kV conventionnels.

Systèmes sectionnels à jeu de barres unique
La sectionnement des jeux de barres peut améliorer la flexibilité opérationnelle et permettre au système de fonctionner en fonction de différentes conditions de charge et d'alimentation.

Systèmes à double jeu de barres
Convient aux projets nécessitant une plus grande flexibilité dans les dispositions de commutation et le fonctionnement de l'alimentation électrique.

La configuration appropriée du jeu de barres doit être déterminée par la conception de la sous-station principale, la classification des charges, la disposition de l'alimentation de secours et la philosophie de fonctionnement plutôt que par la simple sélection de la configuration la plus complexe.

Différences techniques par rapport aux appareillages basse tension ordinaires

Lorsqu'un projet distribue l'énergie d'un réseau 10 kV à un système basse tension 380 V/400 V, l'appareillage de commutation 10 kV et l'appareillage basse tension fonctionnent normalementdifférentes fonctions à différents niveaux du réseau électrique.

Par exemple:

Appareillage haute tension 10kV
Reçoit, distribue, contrôle et protège l’alimentation moyenne tension.

Transformateur
Convertit la moyenne tension de 10 kV en tension requise par les systèmes basse tension en aval.

Appareillage basse tension GGD / GCS / MNS
Gère la distribution basse tension, le contrôle MCC et les charges de moteur et de puissance en aval.

Par conséquent, l’appareillage de commutation 10 kV ne doit pas être considéré simplement comme une « version haute tension » d’une armoire basse tension. Il appartient à un niveau de tension et à une architecture de protection différents au sein du système de distribution électrique.

Environnement d’application et limites d’ingénierie

Les conditions de service standard comprennent :

• Température de l'air ambiant :-15°C à +40°C
• Humidité relative moyenne quotidienne :≤95%
• Humidité relative moyenne mensuelle :≤90%
• Altitude:≤2000m
• Intensité sismique :≤8°
• L'équipement ne doit pas être installé dans des endroits présentant des risques d'incendie ou d'explosion, une pollution grave, une forte corrosion chimique ou des vibrations importantes.

Pour les emplacements à haute altitude, les zones côtières, les plates-formes offshore ou d'autres environnements particuliers, les exigences en matière d'isolation, d'échauffement, de protection contre la corrosion et d'adaptation à l'environnement doivent être reconfirmées lors de la préparation de l'accord technique.

Contrôle de qualité

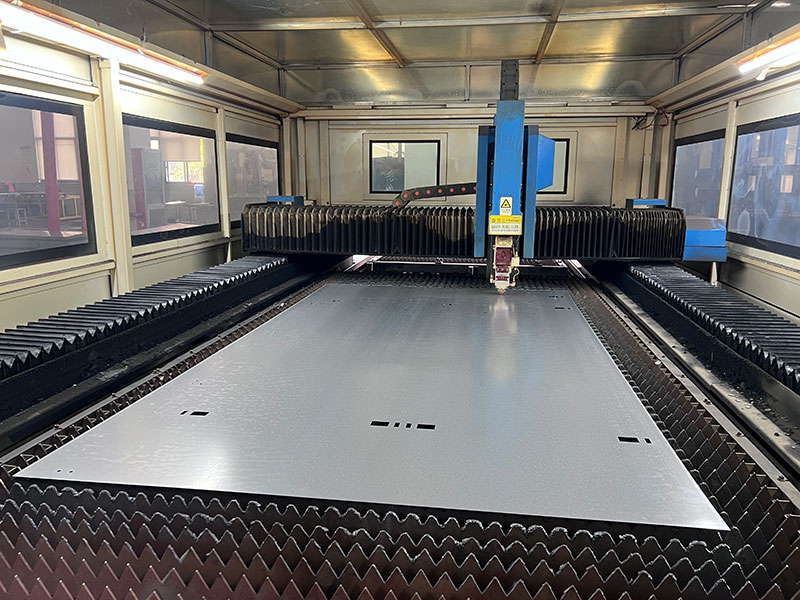

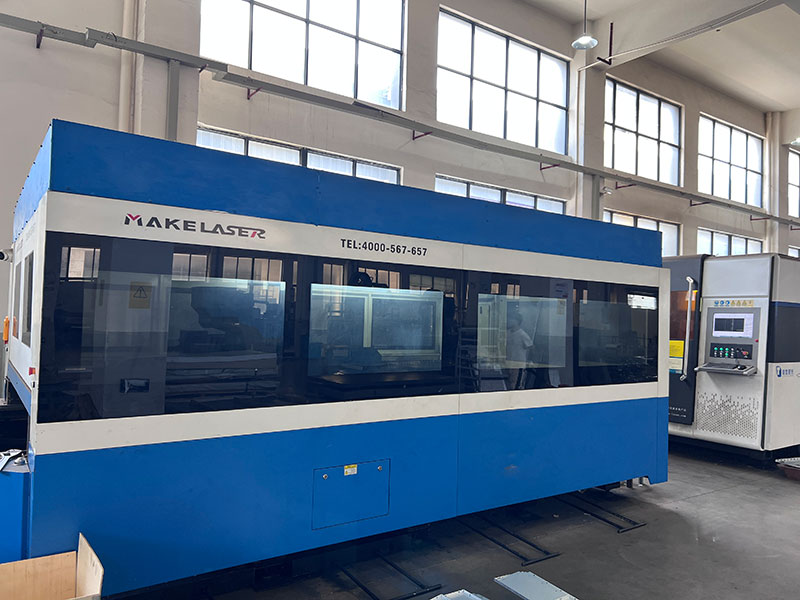

Le contrôle qualité des appareillages moyenne tension ne peut pas reposer uniquement sur une inspection visuelle finale. HAGOE opère sousISO9001, ISO14001 et ISO45001systèmes de gestion et applique le contrôle des processus depuis les matériaux entrants et la fabrication mécanique jusqu'à l'assemblage des composants et aux tests de l'armoire complète.

Pour l'appareillage haute tension KYN28-12 10 kV, les points de contrôle clés incluent :

Dimensions de l'armoire et résistance mécanique

Construction du compartiment et indice de protection

Fonctionnement du camion disjoncteur

Jeu de barres et connexions primaires

Câblage de commande secondaire

Système de mise à la terre

Dégagement d'isolation

Tests électriques en usine

La documentation de conception du produit couvre lesExigences CEI, GB et normes internationales pertinentes. Des normes spécifiques et des éléments de test peuvent être confirmés en fonction du marché de destination et des spécifications techniques du projet.

FAQ

1. À quoi sert l’appareillage de commutation haute tension 10 kV ?

L'appareillage de commutation haute tension 10 kV est utilisé pour recevoir, distribuer, contrôler, surveiller et protéger l'énergie moyenne tension dans les sous-stations, les installations industrielles, les projets d'infrastructure et autres applications de distribution 10 kV.

2. Qu'est-ce que l'appareillage KYN28-12 ?

KYN28-12 est un appareillage blindé débrochable sous enveloppe métallique conçu pour les systèmes CA triphasés de 3,6 à 12 kV et généralement équipé de chariots disjoncteur à vide débrochables.

3. Le KYN28-12 peut-il être utilisé dans une sous-station 10 kV ?

Oui. La distribution 10 kV est une application typique du KYN28-12. Les panneaux entrants, sortants, coupleurs de bus et autres panneaux fonctionnels peuvent être configurés en fonction du système principal de la sous-station.

4. Quels disjoncteurs peuvent être installés dans l'appareillage de commutation à vide moyenne tension KYN28-12 ?

Selon la configuration du produit, le KYN28-12 peut accueillir des disjoncteurs à vide VD4, VVS1, VH1, VK et ZN28, ainsi que des interrupteurs à charge fixe selon les exigences du projet.

5. Quel est l'indice de protection du KYN28-12 ?

Le boîtier standard offre un indice de protection IP4X. Le compartiment disjoncteur offre une protection IP2X lorsque sa porte est ouverte.

6. Quelles dispositions de jeux de barres sont disponibles ?

Le KYN28-12 peut être configuré pour les systèmes à jeu de barres unique, à jeu de barres simple sectionné et à double jeu de barres, en fonction de la fiabilité de l'alimentation électrique requise et de la configuration de fonctionnement.
