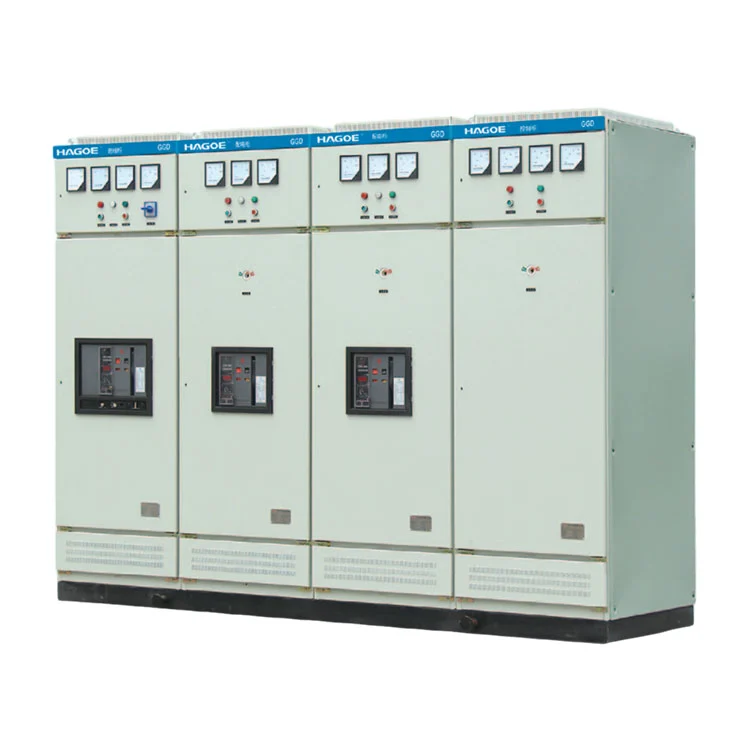

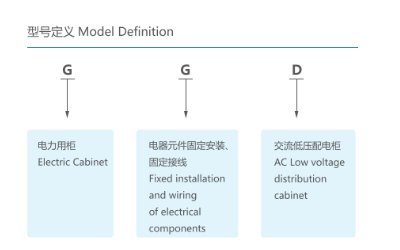

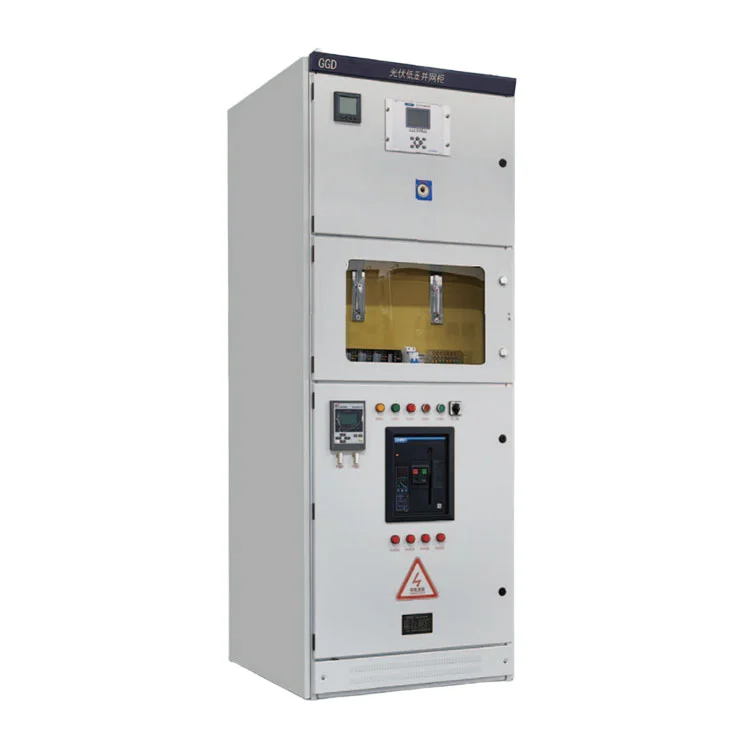

GGD n'est pas simplement un boîtier métallique. C'est unensemble d'appareillage basse tensioncontenant des disjoncteurs, des jeux de barres, des dispositifs de protection, des instruments de mesure et des composants de contrôle.
Dans un système de distribution typique, la puissance est réduite via un transformateur avant d'entrer dans l'appareillage basse tension. L'appareillage basse tension GGD reçoit l'énergie via le circuit d'arrivée principal et la distribue à l'éclairage, aux moteurs, aux équipements de production et à d'autres charges basse tension via des circuits d'alimentation individuels.
Le chemin de puissance de base peut être représenté comme suit :
Transformateur → Circuit d'arrivée principal → Système de jeu de barres → Circuits d'alimentation → Charges électriques
Pour cette raison, la sélection de l'appareillage de commutation ne doit pas se limiter au courant nominal.Courant de court-circuit présumé, caractéristiques de charge, nombre de circuits de départ, disposition des jeux de barres, coordination de la protection et conditions d'installationtous affectent la configuration finale.
La principale valeur technique de l'appareillage basse tension GGD est de fournir une plate-forme structurée et maintenable pour la distribution d'énergie basse tension.
Sur la base des spécifications du produit fourni, les principales caractéristiques comprennent :
Différents modèles GGD fournissent différents niveaux de courant nominal de coupure de court-circuit, permettant de sélectionner l'appareillage en fonction du niveau de défaut du système.
L'armoire et le système conducteur doivent résister aux effets thermiques et aux forces électromagnétiques générées lors de conditions de court-circuit. Les paramètres pertinents comprennent le courant assigné de tenue de courte durée et le courant assigné de tenue de crête.
Les circuits entrants, sortants, de charge et de distribution peuvent être configurés selon les exigences du projet.
L'architecture de l'armoire établie facilite l'installation de l'équipement, l'inspection des circuits et la maintenance ultérieure.
Différents courants nominaux sont disponibles dans les configurations GGD1, GGD2 et GGD3 pour correspondre à différentes capacités de distribution.
Les trois groupes GGD ne doivent pas simplement être considérés comme des cabinets de tailles différentes. Leurs principales différences sont liées àcapacité de tenue au courant nominal et aux courts-circuits.
| Modèle | Tension nominale | Courant nominal | Courant de coupure de court-circuit nominal | Courant de tenue nominal de courte durée | Courant de tenue de crête nominal |
|---|---|---|---|---|---|
| GGD1 | 380V | A : ≤1000A / B : 600(630)A / C : 400A | 15 kA | 15 kA | 30 kA |
| GGD2 | 380V | A : ≤1500(1600)A/B : 1000A/C : 600A | 30 kA | 30 kA | 63kA |
| GGD3 | 380V | A : ≤3150A / B : 2500A / C : 2000A | 50 kA | 50 kA | 105 kA |
Note d'approvisionnement :Le modèle final ne doit pas être sélectionné uniquement en fonction du courant de charge. Le niveau de court-circuit du projet, la capacité du transformateur, la coordination de la protection et la configuration du départ doivent également être confirmés avant de commander.
Dans la sélection des appareillages basse tension, le courant assigné de coupure en court-circuit, le courant assigné de tenue de courte durée et le courant assigné de tenue de crête décrivent différents aspects de la performance en cas de défaut.
Le courant assigné de coupure en court-circuit concerne la capacité de l'appareillage à interrompre un courant de court-circuit spécifié dans des conditions définies.
Le courant assigné de tenue de courte durée indique le courant que l'équipement peut supporter pendant une durée spécifiée lors d'un événement de court-circuit, notamment en ce qui concerne les contraintes thermiques.
Le courant nominal de tenue de crête se rapporte aux forces électromagnétiques associées au courant de court-circuit de pointe.
Pour cette raison, ces paramètres doivent être comparés au courant de court-circuit présumé calculé du projet plutôt que de sélectionner une armoire simplement en fonction de son courant de fonctionnement normal.
L'appareillage basse tension GGD peut être configuré en fonction de la topologie de distribution du projet.
Les configurations typiques incluent :
Permet de connecter l'armoire au transformateur ou à la source d'alimentation basse tension en amont.
Fournit des circuits d’alimentation indépendants pour différentes zones ou équipements.
Configuré avec des dispositifs de commutation, de protection et de contrôle appropriés pour les applications de moteur.
Fournit des circuits basse tension dédiés aux systèmes d’éclairage.
Une compensation de condensateur peut être intégrée en fonction du facteur de puissance et des besoins en puissance réactive du projet.
La tension, le courant, la puissance, l'énergie et d'autres fonctions de surveillance peuvent être intégrées selon les exigences du projet.
Selon les données produit fournies, la série GGD est destinée aux conditions de fonctionnement typiques suivantes :
Pour les environnements à haute altitude, à forte humidité, très corrosifs, à fortes vibrations ou autrement inhabituels, les conditions réelles du site doivent être confirmées lors de l'étape d'enquête technique afin que l'équipement puisse être configuré de manière appropriée.
L’appareillage basse tension GGD convient aux applications nécessitant une distribution et un contrôle centralisés de l’énergie basse tension, notamment :
Centrales électriques et sous-stations
Pour les systèmes de distribution basse tension et d’alimentation auxiliaire.
Fabrication industrielle
Pour lignes de production, machines, pompes, ventilateurs et autres charges industrielles.
Industrie minière et lourde
Pour les systèmes de distribution d’énergie industriels et miniers.
Projets d'infrastructures
Pour la distribution basse tension dans les bâtiments, les infrastructures municipales et les équipements publics.
Projets d'énergie renouvelable
Dans le cadre de la section de distribution basse tension CA des projets d'énergie renouvelable, sous réserve de l'architecture globale du système.
Mises à niveau du réseau de distribution
Pour moderniser et étendre les systèmes de distribution basse tension existants.
| Considération | Armoire de distribution de base | Appareillage basse tension GGD |
|---|---|---|
| Application système | Distribution simple | Distribution industrielle et électrique |
| Configuration actuelle | Généralement limité | Plusieurs niveaux de courant |
| Paramètres de court-circuit | Peut être limité | Clairement spécifié |
| Configuration électrique | Relativement simple | Flexible |
| Configuration des protections | Basique | Configurable selon le système |
| Adéquation du projet | Installations petites/simples | Projets industriels et d'infrastructures |
| Personnalisation de l'ingénierie | Limité | Disponible selon projet |
Pour une simple distribution résidentielle ou à petite échelle, un coffret de distribution basique peut suffire. Les installations industrielles, les sous-stations et les projets d'infrastructure nécessitent généralement une définition plus claire.capacité de court-circuit, capacité du jeu de barres, quantité de départs, configuration de la protection et exigences de maintenance.
C'est là qu'un ensemble d'appareillage basse tension GGD devient plus approprié pour les applications de distribution technique.
GGD est un ensemble électrique complet, ce qui signifie que la qualité du produit dépend non seulement des composants individuels mais également deprécision de fabrication de l'armoire, connexions des jeux de barres, dégagements des conducteurs, continuité de la mise à la terre, installation des composants et câblage de l'armoire complète.
HAGOE gère la production selon le système de gestion de la qualité ISO9001 et applique le contrôle de qualité depuis l'inspection des matériaux et des composants entrants jusqu'aux tests en armoire complète.
Un processus de fabrication typique comprend :
Inspection entrante → Traitement de la tôle → Assemblage de l'armoire → Installation du jeu de barres → Installation des composants → Câblage → Inspection électrique → Test fonctionnel → Inspection finale
Pour les projets d'ingénierie, HAGOE peut fournir une documentation technique, des dossiers d'inspection, des documents de certification, des schémas de câblage et des documents relatifs à l'installation conformément aux exigences d'approvisionnement.
L'appareillage basse tension GGD est principalement utilisé pour la distribution d'énergie basse tension CA, l'éclairage, le contrôle et la protection dans les centrales électriques, les sous-stations, les installations industrielles, les entreprises minières et les projets d'infrastructure.
La sélection doit être basée sur le courant nominal, le courant de court-circuit présumé, les exigences du départ et la configuration du système.
Oui. HAGOE peut personnaliser les configurations électriques en fonction des circuits entrants, des départs, du comptage, de la protection, de la compensation, des exigences de contrôle et des dimensions d'installation.
Les conditions de fonctionnement standard fournies sont principalement destinées à des installations typiques. L'utilisation en extérieur nécessite une confirmation de la protection du boîtier, de la température, de l'humidité, du rayonnement solaire et d'autres exigences environnementales avant la configuration.
