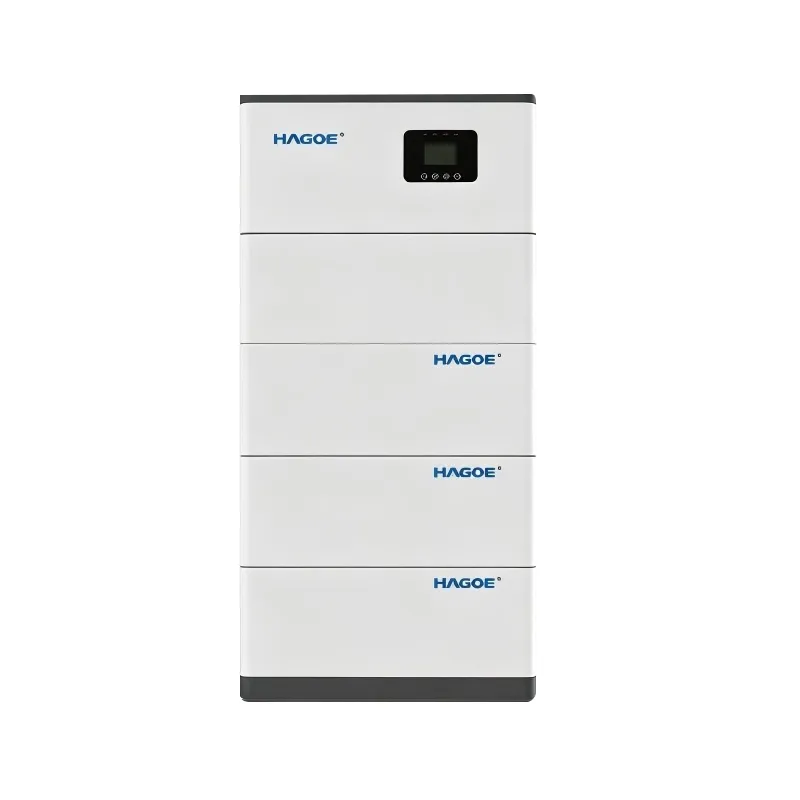

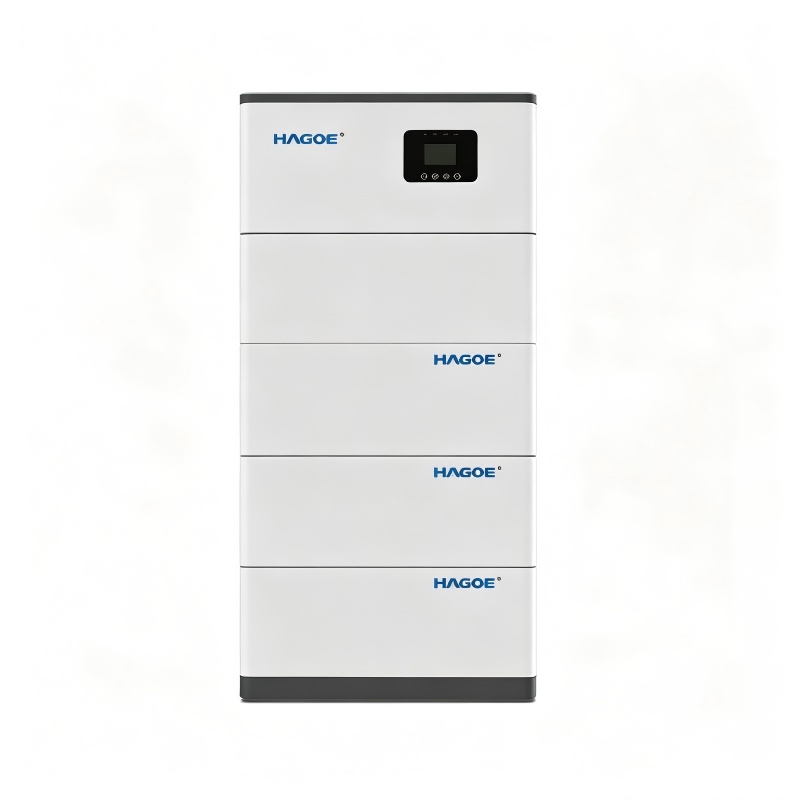

Une alimentation électrique de stockage d’énergie domestique est plus qu’une batterie. Il s'agit d'un système énergétique intégré combinantstockage par batterie, BMS, conversion de puissance et gestion de l'énergie EMS.
Pendant la journée, l’électricité excédentaire générée par un système solaire photovoltaïque peut être stockée au lieu d’être utilisée immédiatement. L’énergie stockée peut ensuite être déchargée le soir, pendant les périodes de pointe d’électricité ou lorsque le réseau électrique public n’est pas disponible.
Un système de stockage d’énergie résidentiel complet doit donc gérer trois fonctions principales :
Stockage d'énergie → Conversion d'énergie → Gestion de l'énergie
HAGOE intègre ces fonctions dans une plate-forme modulaire, permettant au système de servir à la fois de source d'alimentation de secours domestique et de solution intelligente de gestion de l'énergie.
| Numéro de modèle | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| Type de batterie | Phosphate de fer et de lithium (LiFePO₄) | |||
| Capacité de la batterie | 100 Ah/51,2 V (5,12 kWh) | 200 Ah/51,2 V (10,24 kWh) | 300 Ah/51,2 V (15,36 kWh) | 400 Ah/51,2 V (20,48 kWh) |
| Sortie CA | 176-270 V | |||
| Puissance de sortie | Puissance nominale : 3000W | Puissance nominale : 6000W | ||
| Entrée de charge solaire | 125-500 V | |||
| Plage de tension de la batterie | 40-58 V | |||
| Communication sans fil | Prend en charge la connexion WiFi/Bluetooth avec l'application mobile | |||
| Communication | RS485/CAN | |||
| Durée de vie de la batterie | Après 3 000 cycles, capacité restante > 80 % | |||
| Fonctions de protection | Surchauffe, surtension, surintensité, surcharge, décharge excessive, court-circuit de charge, surcharge | |||
| Température de décharge | -20°C ~ 50°C (Recommandé : 20°C ~ 30°C) | |||
| Température de charge | -5°C ~ 50°C (Recommandé : 20°C ~ 30°C) | |||
| Température de stockage | Recommandé : 0°C ~ 45°C | |||
| Dimensions (L×L×H) | 637×387×914 millimètres | 637×387×914 millimètres | 637×387×1236 millimètres | 637×387×1397 millimètres |
| Poids | 118 kg | 169,8 kg | 221,6 kg | 273,4 kg |
Normes de certification
CE, FCC, ROHS
Le système de stockage d'énergie domestique HAGOE peut fonctionner en fonction de la structure énergétique du foyer et des conditions tarifaires de l'électricité.
Dans une application typique d’énergie solaire et de stockage, l’énergie solaire alimente d’abord les charges domestiques pendant la journée. L’énergie photovoltaïque excédentaire est ensuite dirigée vers la batterie. Pendant les périodes tarifaires du soir ou de pointe, l'EMS contrôle la décharge de la batterie selon la stratégie énergétique configurée.
Lorsque la production solaire est insuffisante, la recharge sur réseau peut également être utilisée en fonction de la configuration du système.
Lors d'une panne de réseau, le système peut passer en mode de secours en fonction de la configuration de l'onduleur et de la charge, fournissant ainsi de l'énergie aux charges domestiques désignées.
La série HAGOE utiliseTechnologie de batterie LiFePO4avec une plate-forme de batterie nominale de 51,2 V. La capacité de stockage peut être configurée de 5,12 kWh à 20,48 kWh.
Les configurations disponibles incluent :
| Modèle | Configuration de la batterie | Énergie nominale |
|---|---|---|
| HSP-5kWh | 100Ah / 51,2V | 5,12 kWh |
| HSP-10kWh | 200Ah / 51,2V | 10,24 kWh |
| HSP-15kWh | 300Ah / 51,2V | 15,36 kWh |
| HSP-20kWh | 400Ah / 51,2V | 20,48 kWh |
Le système est spécifié pour≥80%capacité restante après 3 000 cycles. La durée de vie réelle dépend des conditions de fonctionnement telles que la profondeur de décharge, la température ambiante, le taux de charge/décharge et la stratégie de gestion de l'énergie.
Stockez l’énergie solaire excédentaire pendant la journée et déchargez-la la nuit pour augmenter l’autoconsommation solaire des ménages.
Fournissez une alimentation de secours pour les charges domestiques sélectionnées pendant les interruptions des services publics.
Utilisez des stratégies de recharge et de décharge basées sur EMS pour réduire la consommation du réseau pendant les périodes de tarifs élevés.
Intégrez-vous à la production photovoltaïque résidentielle pour coordonner la production solaire, le stockage par batterie et les charges domestiques.
La sécurité et l’efficacité d’un système de stockage d’énergie résidentiel ne dépendent pas uniquement des cellules de batterie elles-mêmes.
Le système HAGOE utilise le BMS pour surveiller les conditions de fonctionnement de la batterie, notamment la tension, le courant et l'état de protection. L'EMS gère le flux d'énergie au niveau du système et peut déterminer des stratégies de charge et de décharge en fonction de la production photovoltaïque, de la demande des ménages, du SOC de la batterie et des tarifs électriques en fonction de l'heure d'utilisation.
Cette architecture sépareprotection de la batterie contre la gestion de l'énergie au niveau du système, permettant à chaque couche de contrôle de remplir la fonction prévue.
Le système prend en chargeCommunication RS485/CANet une connectivité sans fil via Wi-Fi, Bluetooth et une application mobile pour la surveillance du système et l'état de fonctionnement.
Lorsqu’il existe des différences de prix significatives en fonction du moment de l’utilisation, le stockage d’énergie résidentiel peut être utilisé non seulement pour l’alimentation de secours, mais également pour optimiser les coûts énergétiques quotidiens.
Une stratégie opérationnelle typique peut être :
Période creuse → Facturation
Production solaire élevée → Stocker l’énergie photovoltaïque excédentaire
Période de pointe du soir → Décharge
L’EMS peut être configuré pour réduire la dépendance à l’électricité du réseau pendant les périodes tarifaires coûteuses.
Les avantages économiques réels dépendent des tarifs d’électricité locaux, de la production photovoltaïque, des profils de charge des ménages, de l’efficacité du système et de la stratégie de recyclage des batteries. Par conséquent, les économies doivent être calculées en fonction de l’installation spécifique plutôt que présentées sous forme de valeur fixe.
Une batterie plus grosse n’est pas nécessairement une meilleure solution pour chaque foyer.
Un système résidentiel plus petit n’aura peut-être besoin que de prendre en charge l’éclairage, la réfrigération, les équipements de communication et certaines prises. Les maisons plus grandes peuvent nécessiter une capacité supplémentaire pour la climatisation, les pompes, l'équipement de cuisine et d'autres charges domestiques.
HAGOE utilise une plate-forme de capacité modulaire allant de 5,12 kWh à 20,48 kWh, permettant au système d'être configuré en fonction de la demande de charge réelle et de la durée de sauvegarde requise.
Le dimensionnement du système doit prendre en compte :
Puissance de charge réelle + Charges critiques + Temps de sauvegarde requis + Capacité utilisable de la batterie + Expansion future
La sécurité de la batterie nécessite une protection contre différentes conditions de fonctionnement anormales. Le système HAGOE intègre de multiples fonctions de protection, notamment :
protection contre la surchauffe, la surtension, la surintensité, la surcharge, la décharge excessive, les courts-circuits de charge et les surcharges.
Ces fonctions traitent la tension anormale de la batterie, le courant de charge/décharge, l'augmentation de la température et les défauts côté sortie.
Pour le stockage d’énergie résidentiel, la protection BMS ne remplace pas une installation correcte et une protection électrique externe. Les disjoncteurs, dispositifs d'isolation, mise à la terre et pratiques d'installation appropriés doivent être sélectionnés en fonction des exigences électriques locales.
Un système de stockage d’énergie domestique ne doit pas être sélectionné uniquement en fonction de sa capacité nominale de 5 kWh, 10 kWh ou 20 kWh. Une meilleure approche technique consiste à identifier d’abord les charges critiques, puis à calculer la puissance et la capacité de stockage requises.
Les charges de sauvegarde typiques peuvent inclure :
Réfrigérateur + Éclairage + Routeur Wi-Fi + Système de sécurité + Ordinateur + Prises sélectionnées
Si des climatiseurs, des pompes, des équipements de chauffage ou d'autres appareils à haute puissance sont inclus, le système doit également être évalué en termes de puissance nominale, de courant de démarrage et de capacité de sortie de l'onduleur.
Créée en 2008, Hagoe Electric Technology Co., Ltd. est une entreprise nationale de haute technologie intégrant la R&D, la conception technique, la fabrication, les ventes et le service mondial.
Avec plus de 18 ans d'expérience dans l'électronique de puissance, les systèmes de distribution d'énergie et les équipements électriques à énergie nouvelle, la société dispose d'un capital social de 51 millions de RMB et détient plus de 34 brevets nationaux.
Le nouveau portefeuille énergétique de HAGOE comprend des systèmes de stockage d'énergie photovoltaïque, des onduleurs solaires, des systèmes CC intelligents et des systèmes d'alimentation extérieurs intégrés. L’alimentation électrique de stockage d’énergie domestique fait donc partie d’une capacité plus large d’ingénierie électrique et de gestion de l’énergie plutôt que d’être développée en tant que produit de batterie isolé.
Le contrôle qualité d'un système de stockage d'énergie doit couvrir la batterie, l'électronique de puissance et le système complet plutôt que de se concentrer uniquement sur des cellules individuelles.

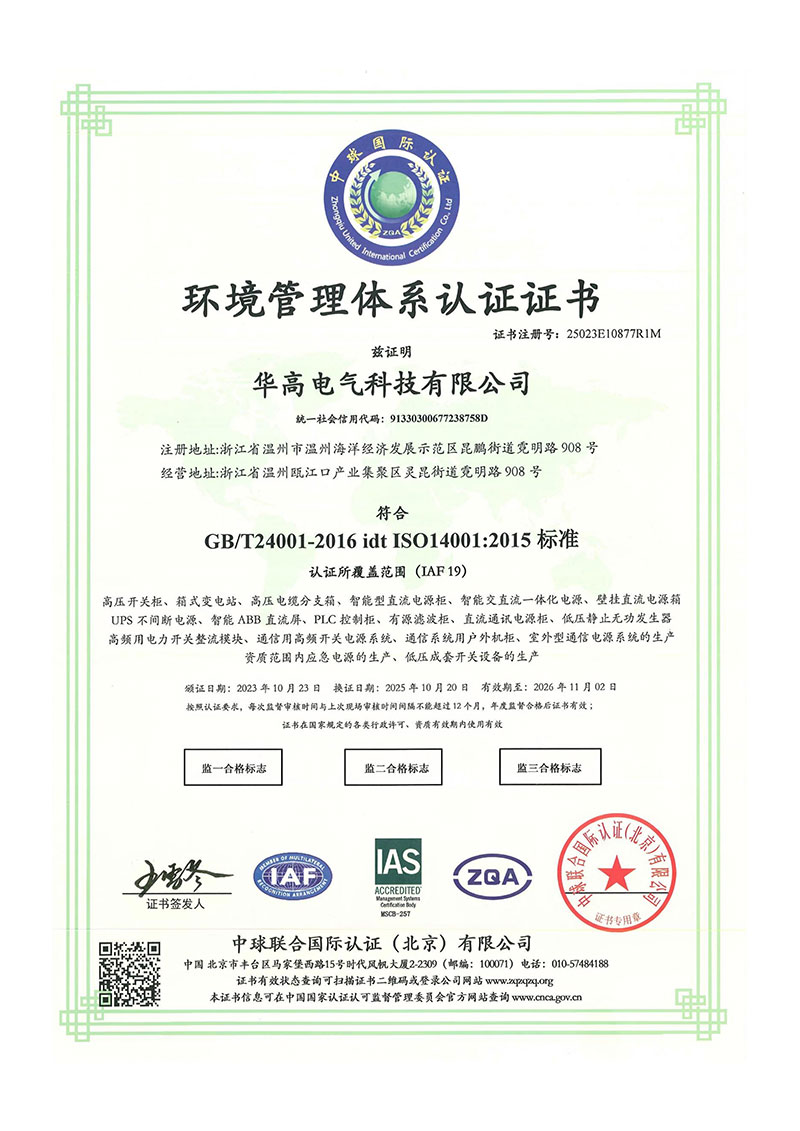

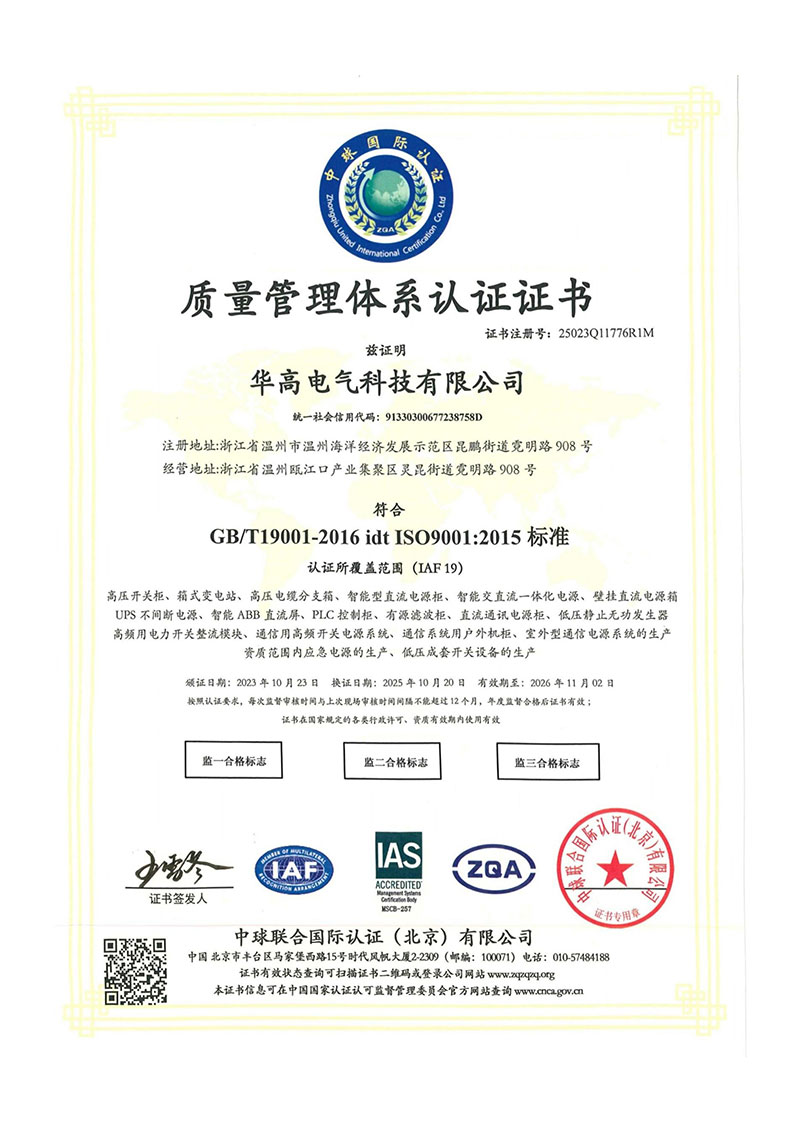

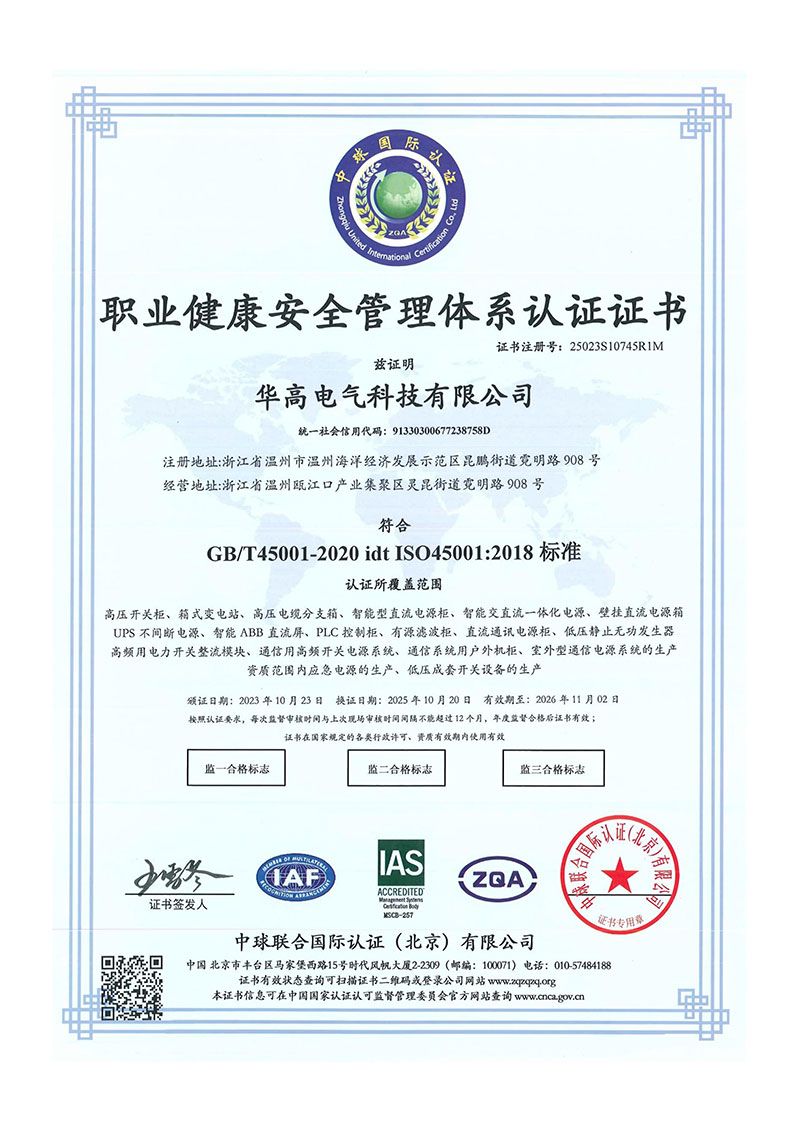

HAGOE exploite ses processus de fabrication et de qualité sous le système de gestion de la qualité ISO9001, soutenu par les pratiques de gestion ISO14001 et ISO45001.
Le processus de production comprend :
Inspection entrante → Assemblage du module de batterie → Connexion et vérification BMS → Assemblage électrique → Mise en service du système → Vérification de la protection → Test de vieillissement → Inspection finale
Pour les projets internationaux, HAGOE peut fournir des spécifications techniques, des documents d'inspection, des documents de certification, des manuels d'installation et des documents d'exportation selon les exigences du projet.
HAGOE est engagé dans les systèmes d'alimentation électrique et l'électronique de puissance depuis 2008, fournissant une base d'ingénierie au-delà de l'assemblage de batteries.
Le portefeuille de produits couvre les onduleurs, les systèmes CC intelligents, les onduleurs solaires, le stockage d'énergie photovoltaïque et les systèmes électriques intégrés, permettant à HAGOE de comprendre l'interaction entre le stockage, la conversion, la distribution et les charges.
La plage de configuration de 5,12 à 20,48 kWh permet d'adapter la capacité de stockage aux différents profils de charge des ménages.
Le BMS intégré fournit plusieurs fonctions de protection de la batterie, tandis que l'EMS gère le flux d'énergie et les stratégies de fonctionnement au niveau du système.
HAGOE propose une sélection technique, une conception de solutions personnalisées, une documentation, un suivi de la production, des documents d'inspection, des conseils d'installation et une assistance technique à distance pour les clients étrangers.
Une batterie stocke principalement de l’énergie électrique CC. Un système complet de stockage d’énergie domestique intègre également des fonctions de gestion de la batterie, de conversion d’énergie, de gestion de l’énergie, de surveillance et de protection. Par conséquent, le système complet peut interagir avec la production solaire, les charges domestiques et le réseau électrique public.
Oui. Le système fournit une entrée de charge solaire de 125 à 500 V et peut être configuré pour les applications résidentielles de stockage d'énergie photovoltaïque. La configuration PV finale doit être adaptée aux spécifications de l'onduleur et aux conditions d'installation locales.
Cela dépend de la charge réelle. Par exemple, une capacité énergétique théorique de 10 kWh correspondrait à environ 2 kW de charge moyenne pendant cinq heures avant de prendre en compte les pertes de conversion, la plage SOC utilisable, les limites de protection de la batterie et les autres pertes du système.
En fonction de la configuration de l'onduleur, le système peut être utilisé pour des applications de recharge sur réseau et de secours sans PV. L'intégration solaire peut être ajoutée lorsque le système est configuré pour l'entrée PV.
Les performances spécifiées du produit sont d'au moins 80 % de la capacité restante après 3 000 cycles. La durée de vie réelle de la batterie dépend de la profondeur de décharge, de la température de fonctionnement, du taux de charge/décharge et de la stratégie de fonctionnement.
